LED摇摇棒套件焊接教程

更新时间:2019/8/30 11:02:07    阅读:551
本套件由单片机(STC89C52)和LED组成,可以显示:节日快乐、一生平安、生日快乐、加油、“笑脸”、“心形”、I LOVE YOU、2019、学无止境等9幅画面。焊接教程如下:

1、焊接滚珠开关S1、二极管D1和电阻R1,滚珠开关和二极管不能装反

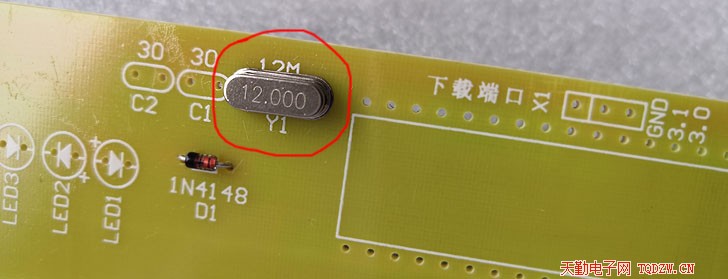

2、焊接12MHz的晶振

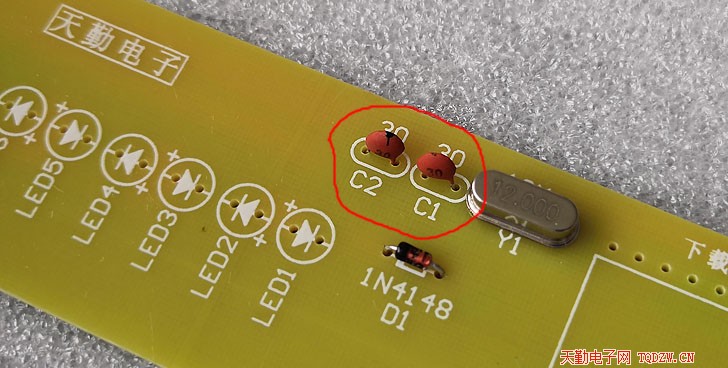

3、焊接晶振的负载电容C1和C2

4、焊接发光二级管,长脚为正极,本LED摇摇棒套件采用的是发光角度为120度的草帽形发光二极管,显示效果更好

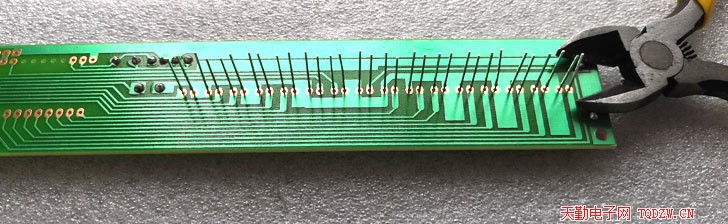

5、开始焊接

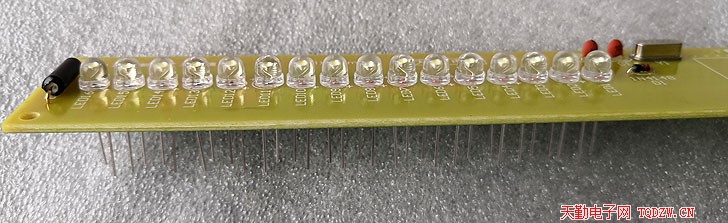

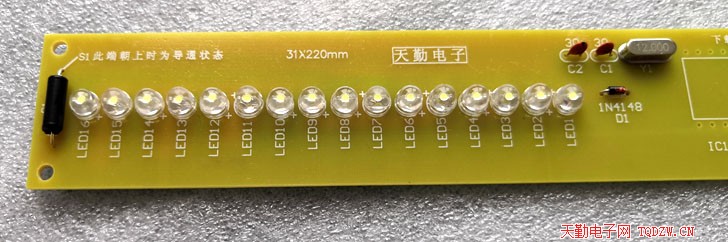

6、焊接后的发光二极管

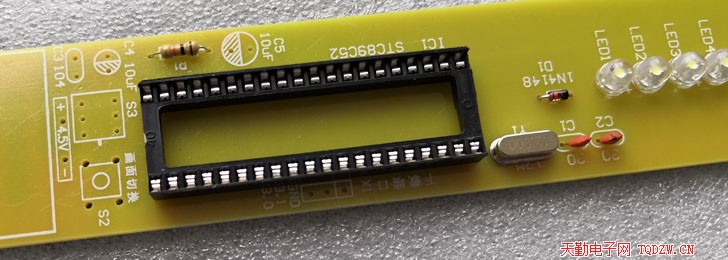

7、焊接集成电路插座,注意缺口的方向,紧贴电路板焊接

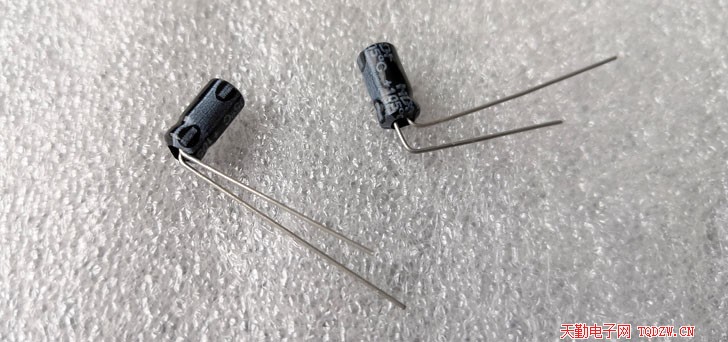

8、处理两只电解电容的引脚,如图示

9、焊接电解电容

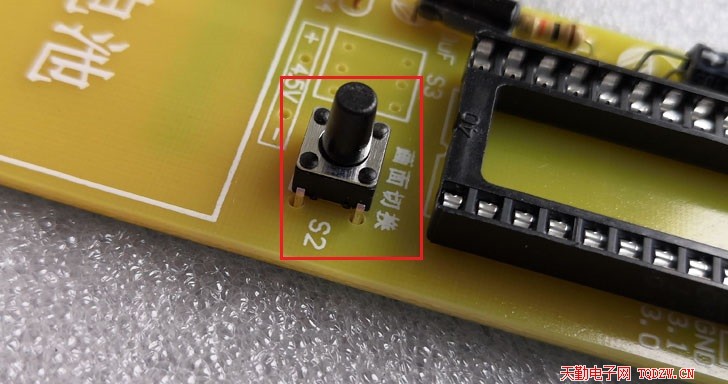

10、焊接按键开关S2

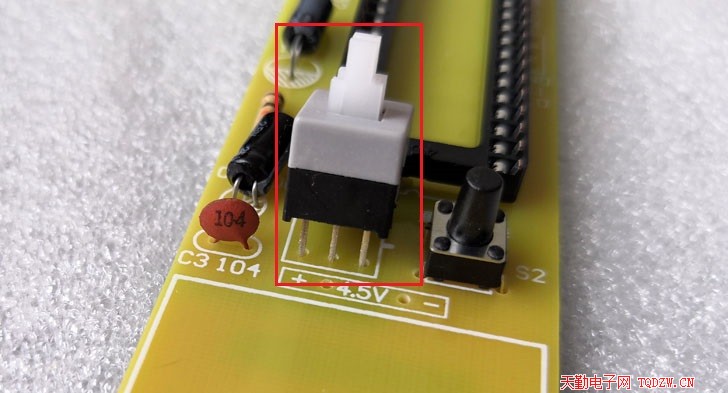

11、焊接电源开关S3

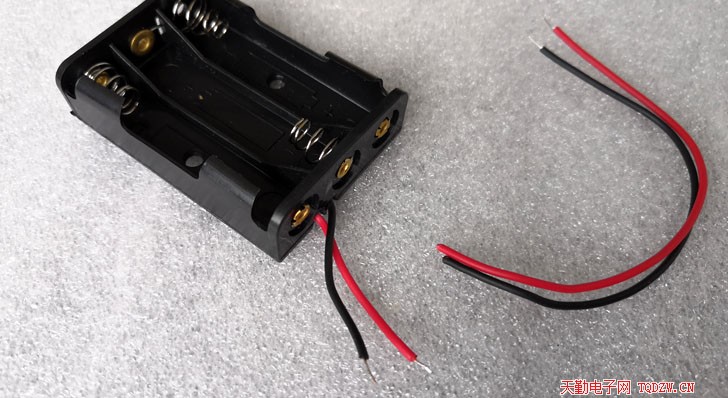

12、剪短电池盒的引线,处理好线头备用

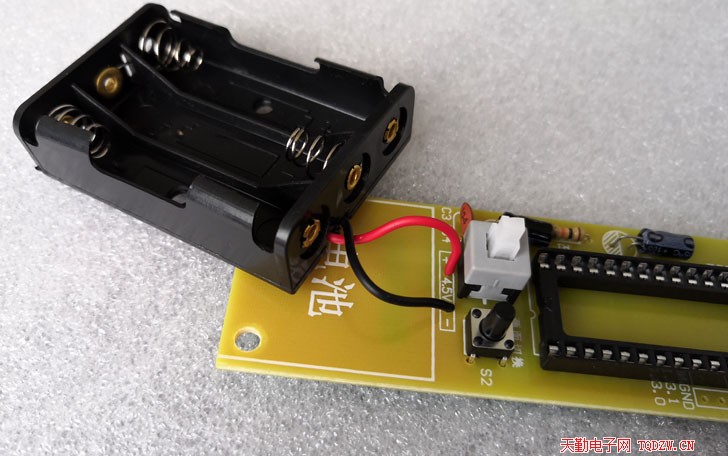

13、焊接电池盒的引线,红色是正极

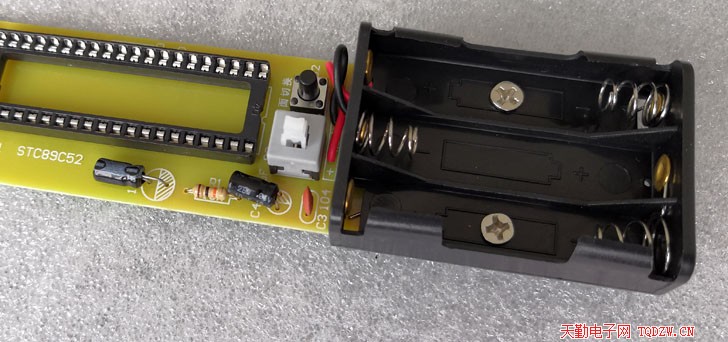

14、安装好电池盒,装好螺丝拧紧

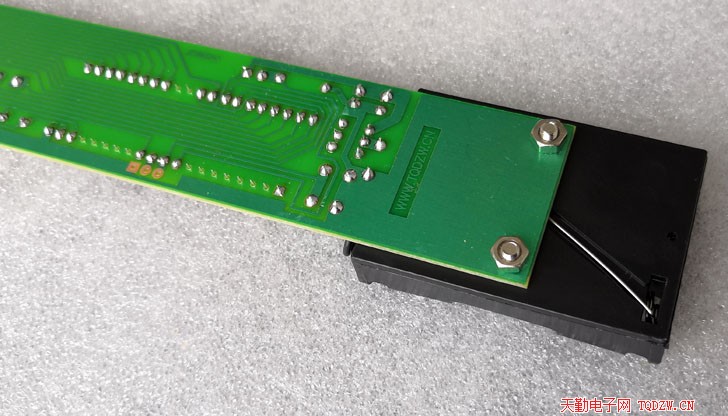

15、反面照片

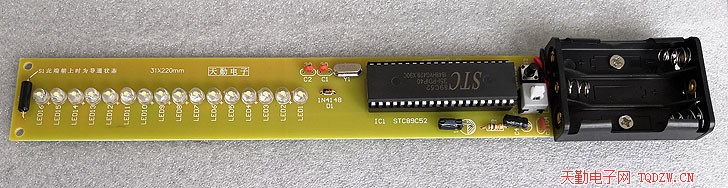

16、最后装上单片机STC89C52,注意缺口方向;这是全部焊好的样子
