D880串联稳压电源套件焊接教程

更新时间:2019/6/29 15:11:04    阅读:1032
这是一款经典的电子教学套件、竞赛套件,串联稳压电源,是用D880作为调整管,输出电压DC8-14V可调。焊接教程如下:

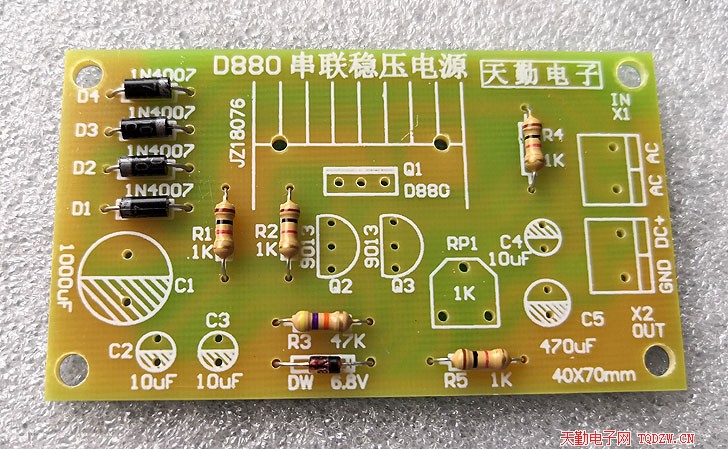

1、焊接整流二极管D1-D4、稳压二极管DW、电阻,整流二极管和稳压二极管极性不能装错

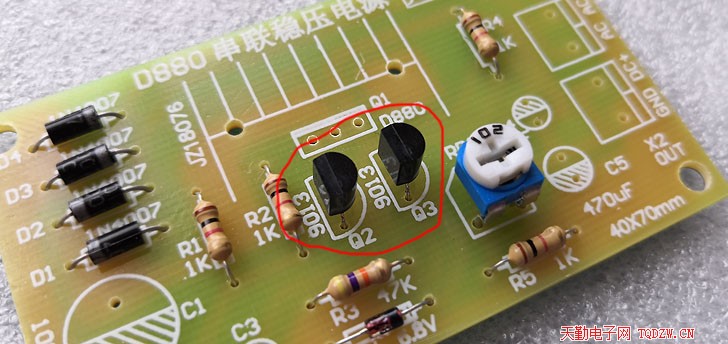

2、焊接三极管Q2和Q3、可调电阻RP

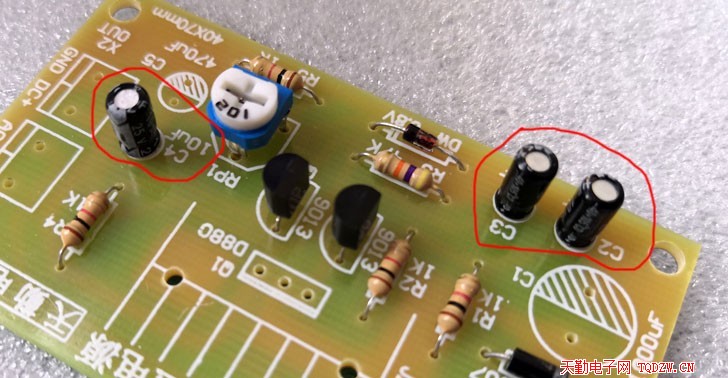

3、焊接电解电容C2、C3、C4,电容的长脚为正极,电路板上电容符号阴影部分为负极

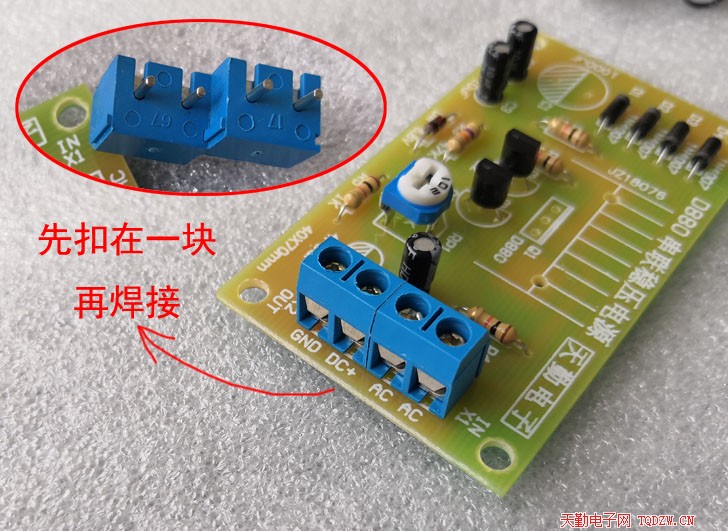

4、焊接接线座

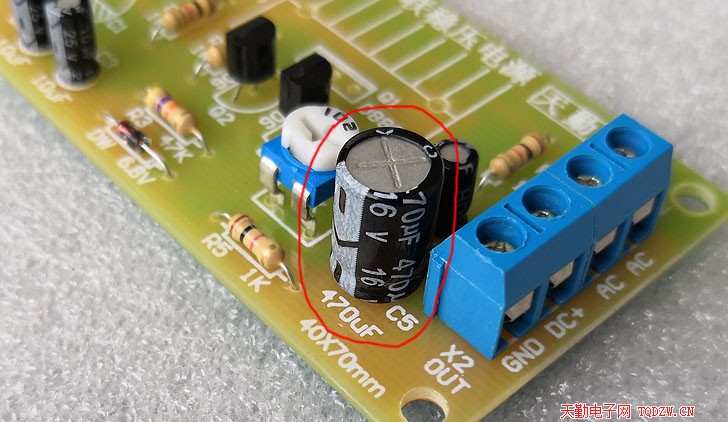

5、焊接电解电容C5,极性一定不要装错,否则电容可能发生爆炸

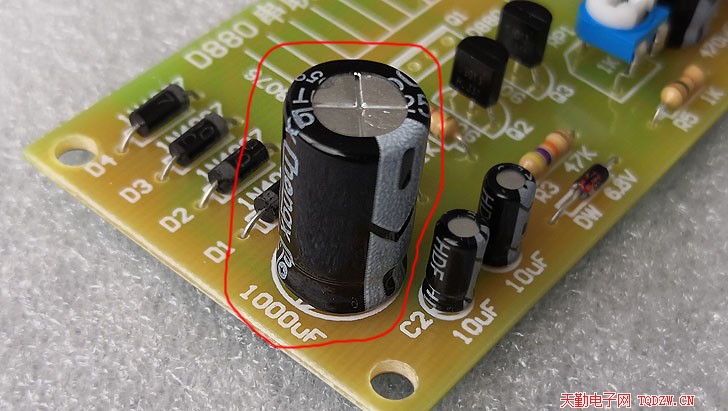

6、焊接电解电容C1,和C5一样极性一定不要装错,否则电容可能发生爆炸、

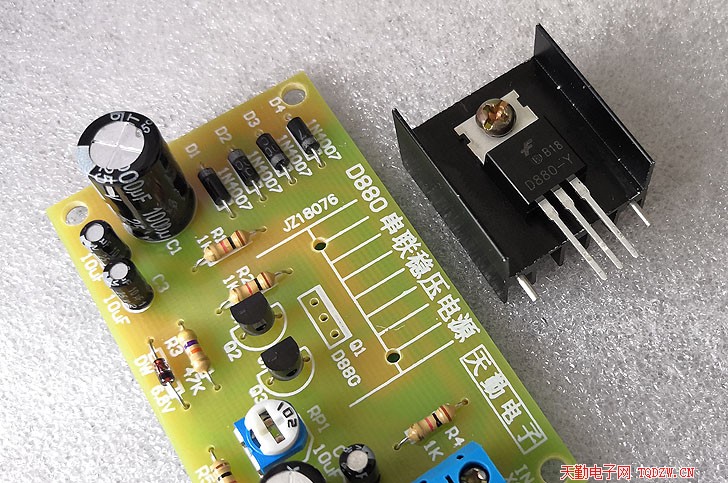

7、焊接三极管Q1和散热片,先将三极管固定在散热片上,不用拧紧螺丝

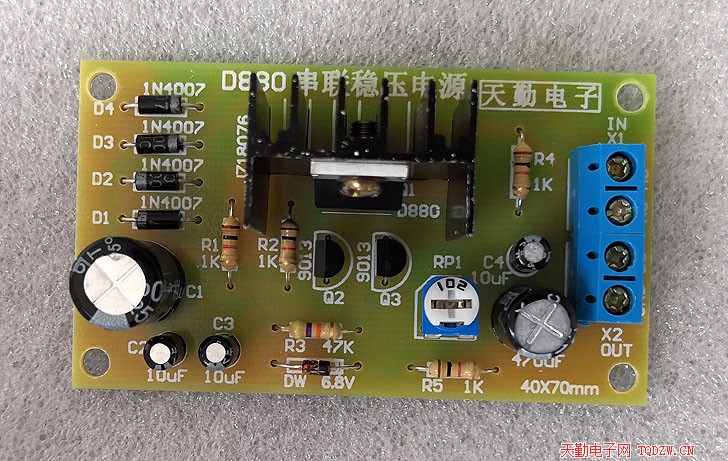

8、三极管Q1和散热片焊好后,拧紧固定螺丝,这是全部焊好的样子

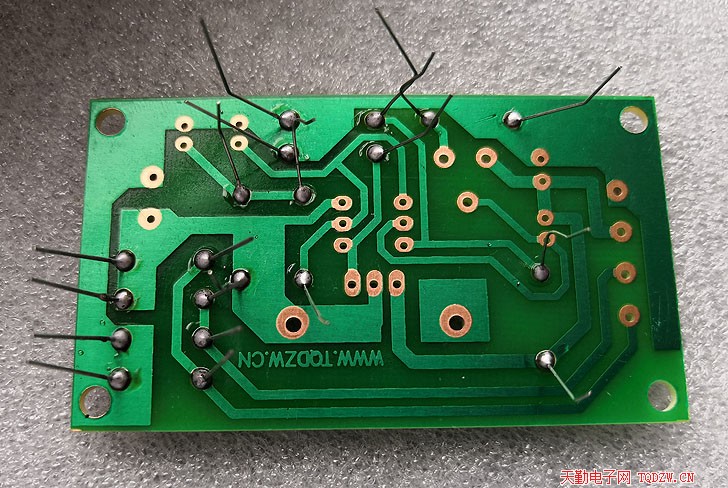

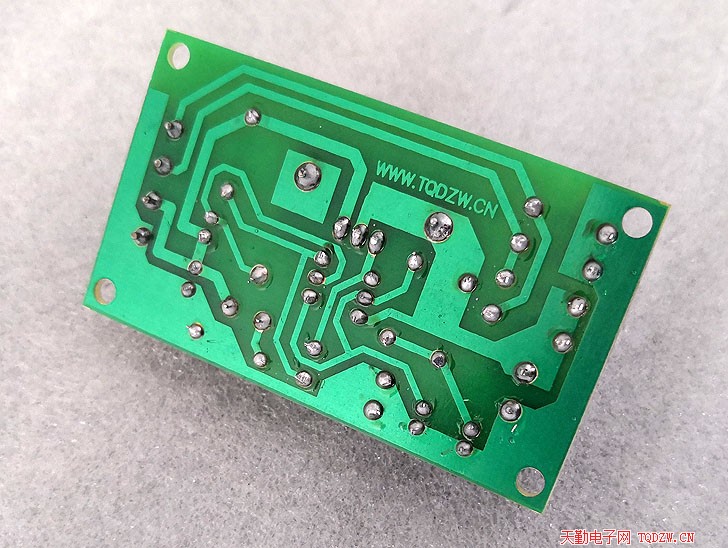

9、再来一张反面照片
