2030双声道功放套件焊接教程

更新时间:2019/1/15 17:36:56    阅读:1427
2030双声道功放套件是以集成电路TDA2030A为中心组成的功率放大器,直流单电源供电,很适合无线电爱好者和音响发烧友自制,学生组装,焊接教程如下:

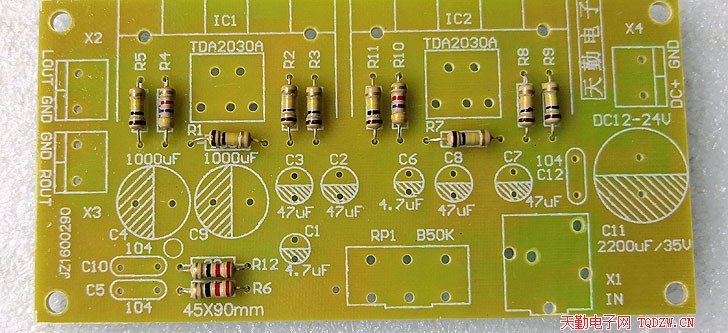

1、首先焊接电阻元件

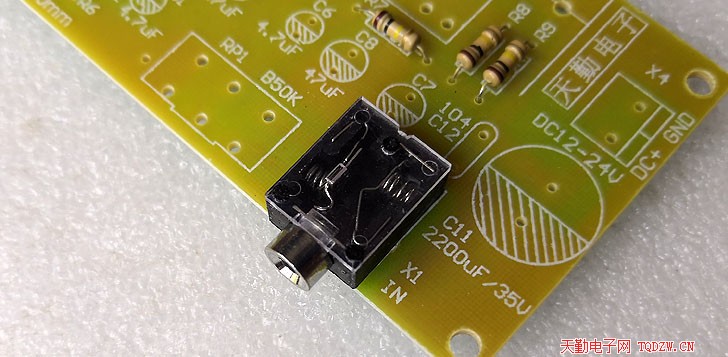

2、焊接耳机插座

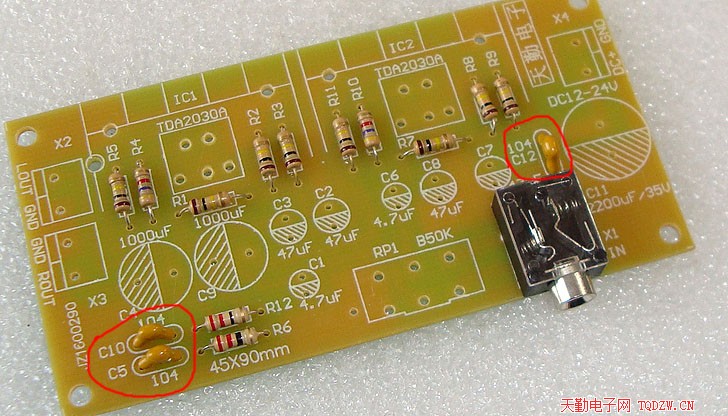

3、焊接C5、C10、C12三只独石电容,独石电容无极性

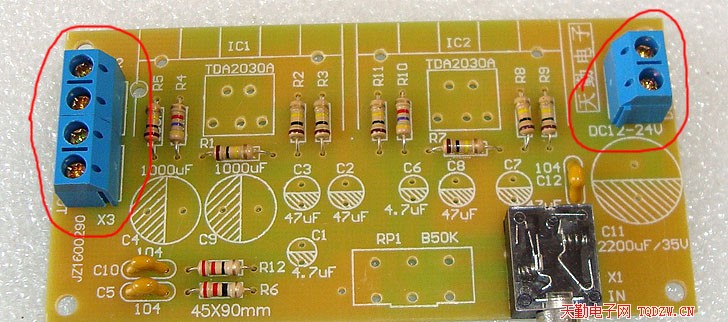

4、焊接接线座,X2、X3两只接线座扣在一块再焊接

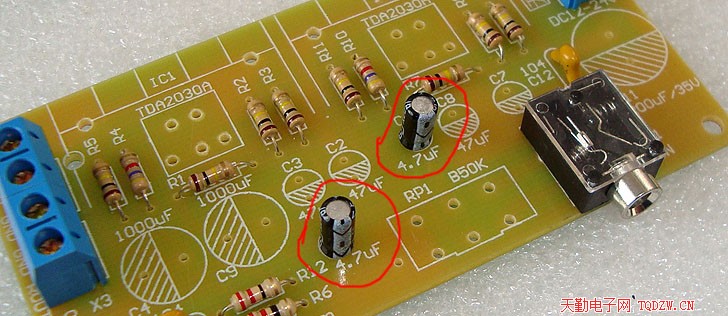

5、焊接两只4.7uF的电解电容,焊接时要注意极性

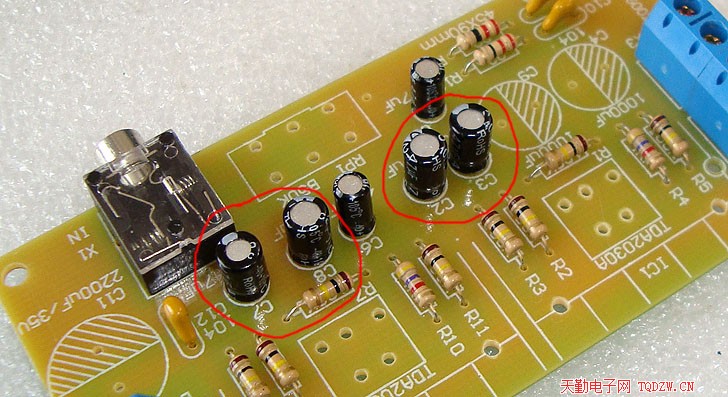

6、焊接4只47uF的电解电容

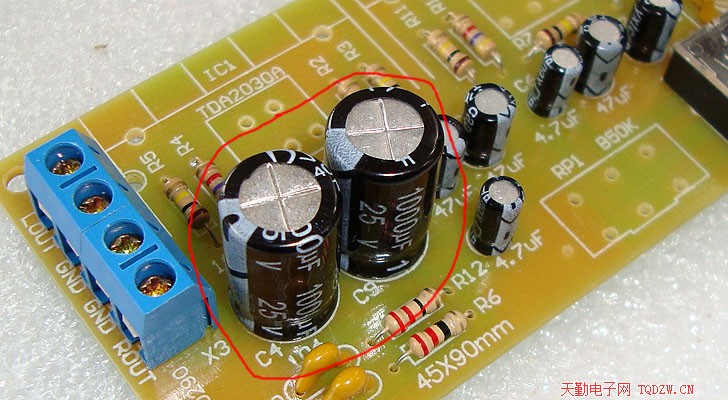

7、焊接1000uF的电解电容,阴影部分为负极,如果焊错,电容容易爆炸

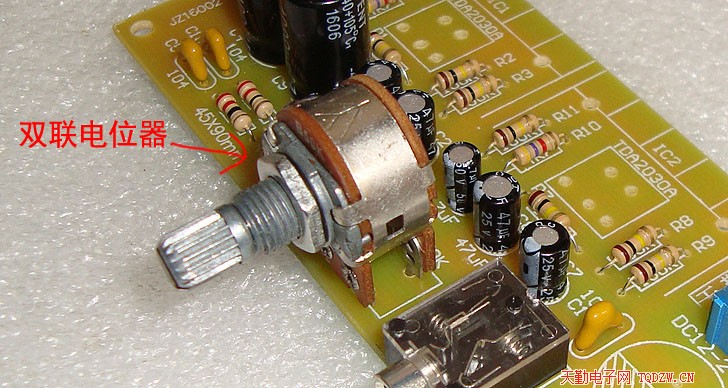

8、焊接双联电位器

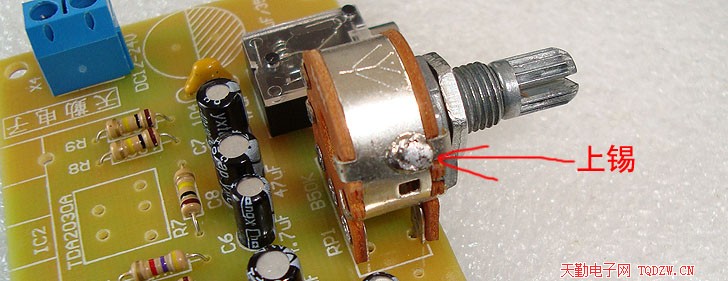

9、在电位器的外壳上面上锡备用

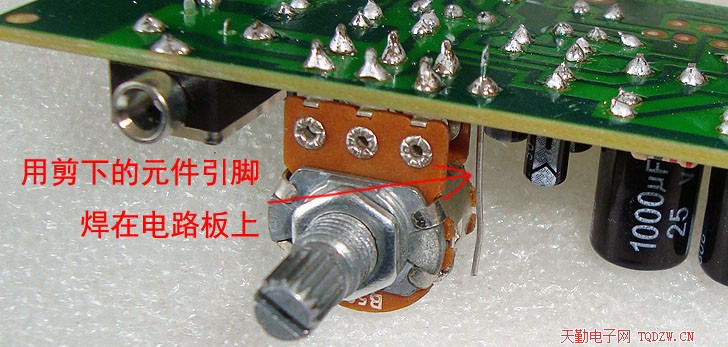

10、用剪下的元件引脚代替导线,一端焊在电路板上

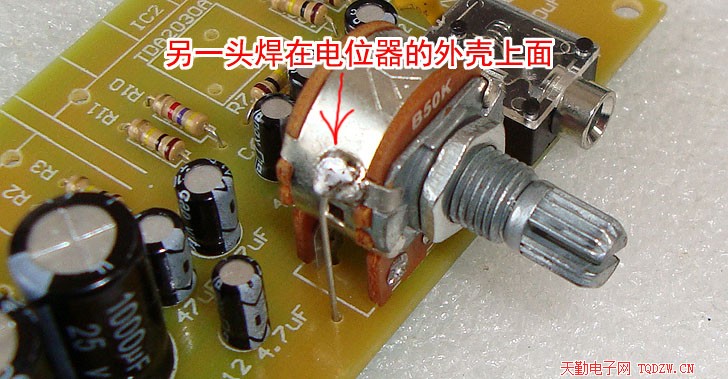

11、另一端焊在电位器的外壳上面,让外壳与电路板的电源负极相连,消除干扰

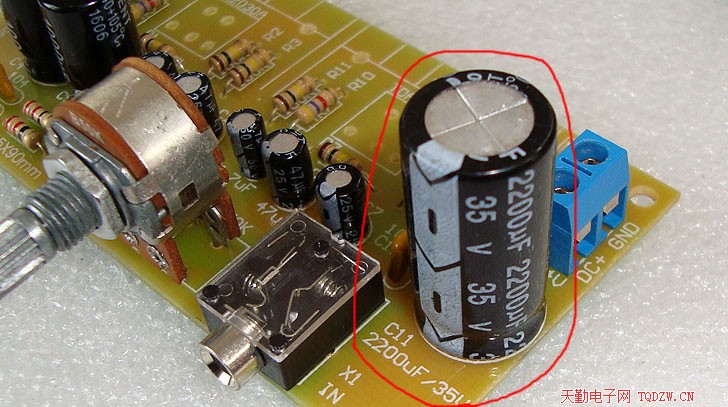

12、焊接电源滤波电容,阴影部分是负极

13、焊接TDA2030A和散热片,先将TDA2030A用螺丝固定在散热片上,螺丝不用拧紧,将TDA2030A和散热片都按装在电路板上

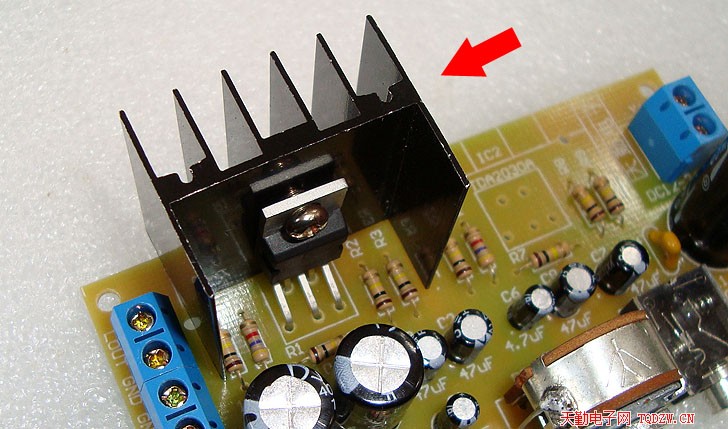

14、先焊接散热片,焊好后拧紧螺丝再焊接TDA2030A的引脚

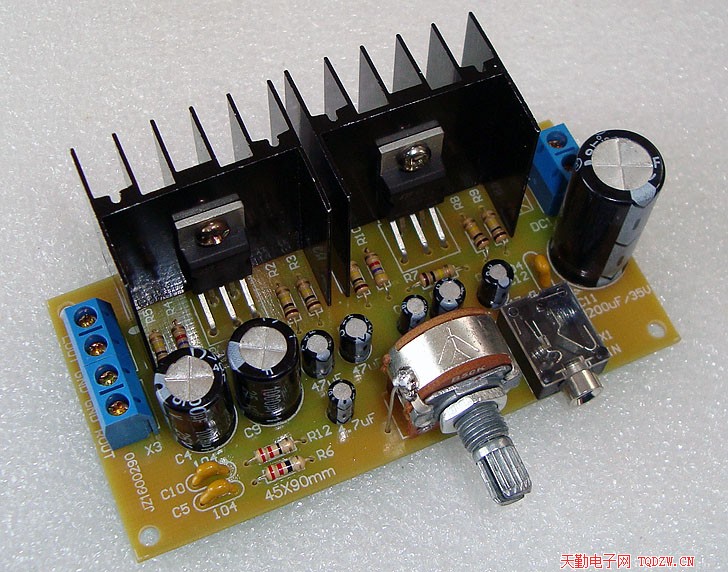

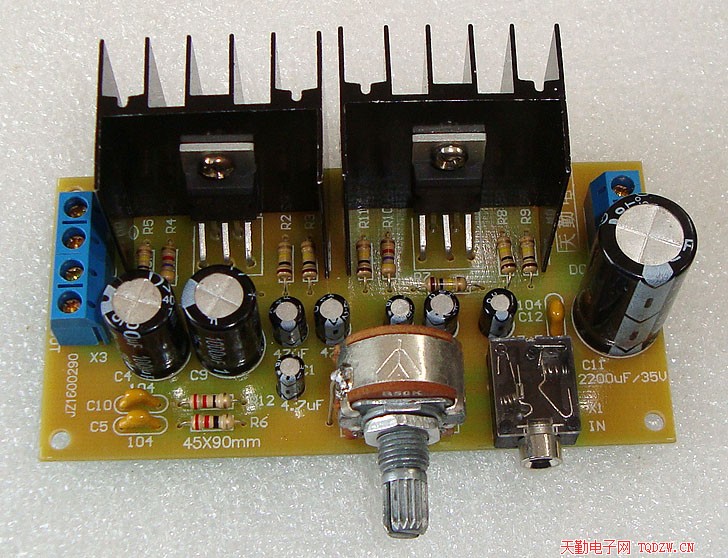

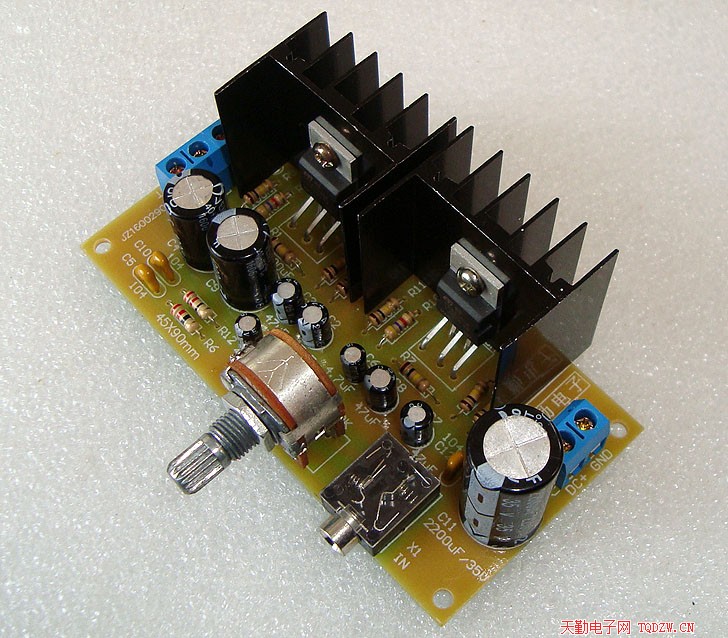

15、全部焊好的样子

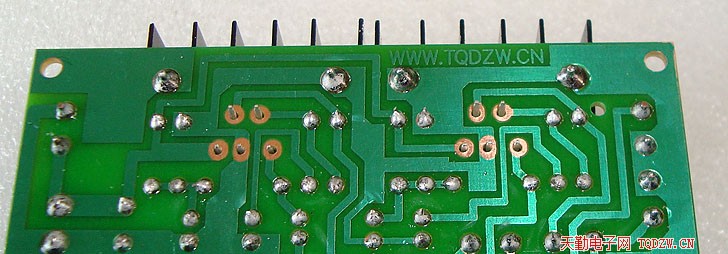

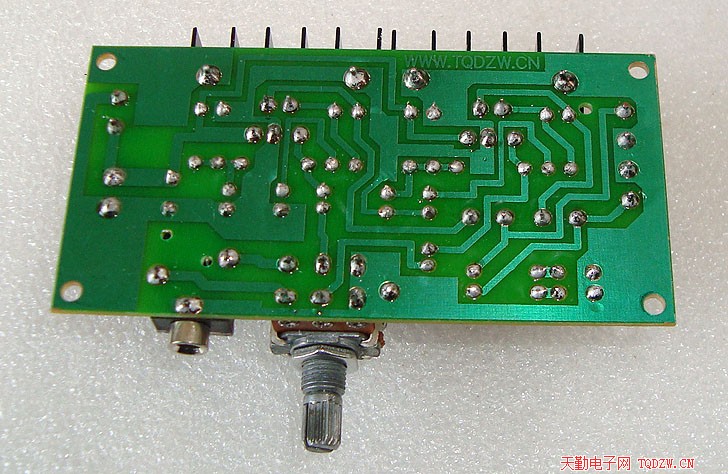

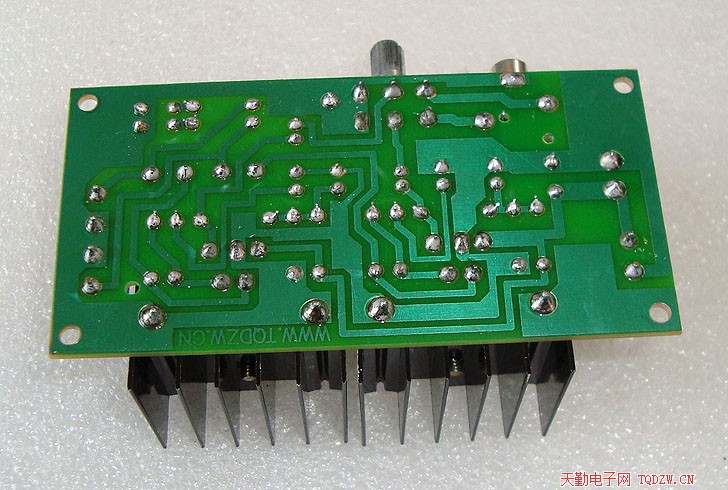

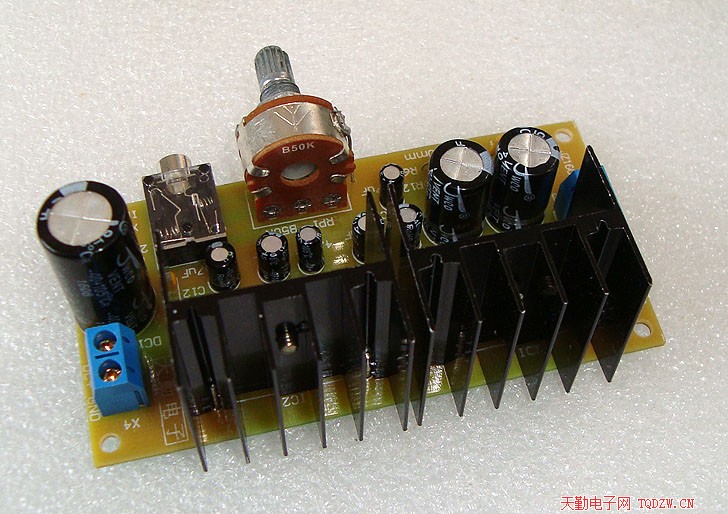

16、再来几张图
