二位计数器套件焊接教程

更新时间:2018/12/31 22:59:20    阅读:1070
二位计数器套件是由一只CD4518、两只CD4511和数码管组成的十进制二位加法计数器,S2是计数按钮,按一次数字加1,S1是复位按钮,电路工作电压DC5V,焊接教程如下:

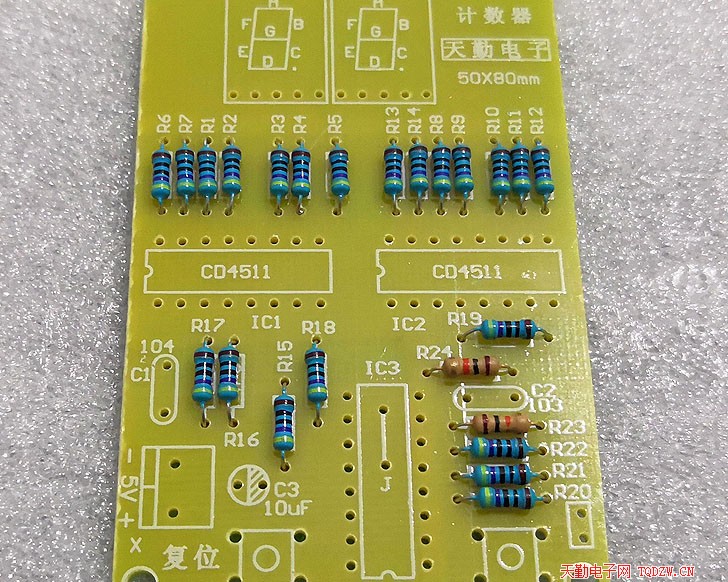

1、焊接电阻,焊好后剪掉引脚,留一只剪掉的引脚备用

2、用刚才剪掉的引脚当做跨线,焊接跨线J

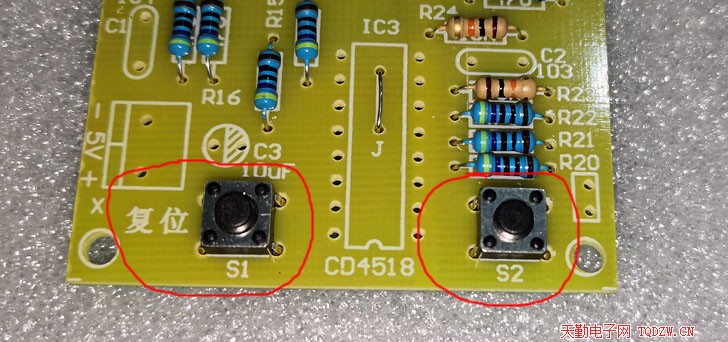

3、焊接复位按键S1和计数按键S2

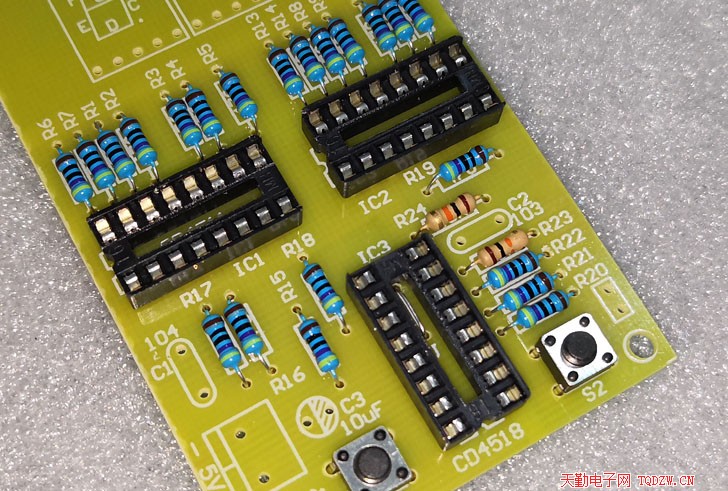

4、焊接三只集成电路插座,焊接时注意缺口的方向

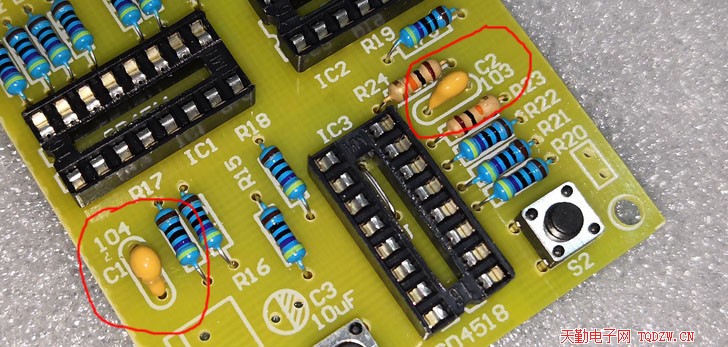

5、焊接独石电容C1和C2,独石电容没有极性,但这两只独石电容参数不一样,安装时不要弄错了

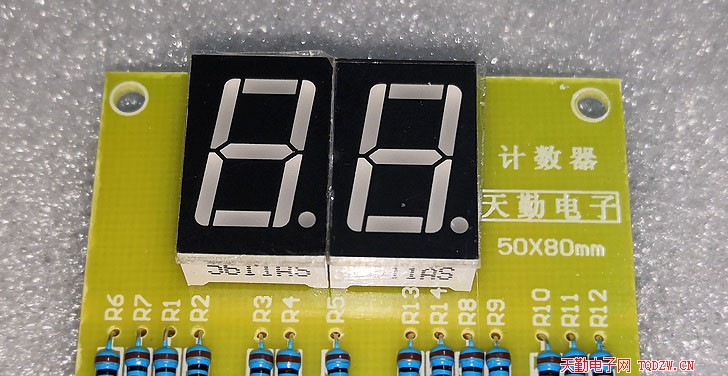

6、焊接数码管,这两只数码管都是0.56寸共阴极一位红色数码管,焊接时要注意数码管上右下角的点,要和下图一致

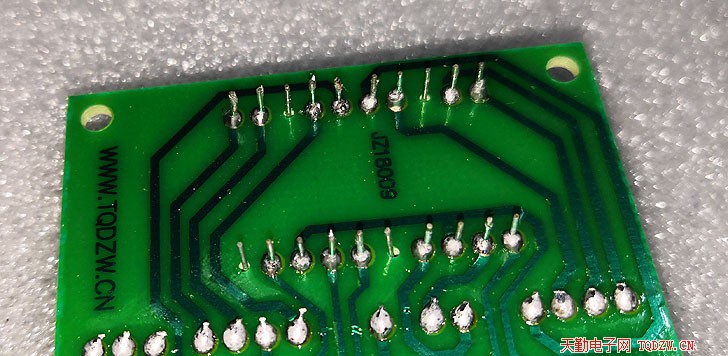

7、数码管的引脚比较硬,剪脚时注意一次只能剪掉一只引脚,也要注意力度,不能用力过大,以免振断引脚根部的覆铜

8、焊接电解电容C3,电解电容长脚为正极,电路板字符阴影为负极,

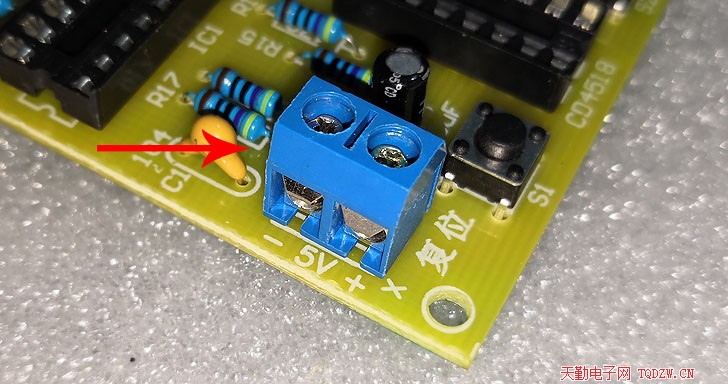

9、焊接接线座,此接线座用来连接电源导线,使用时用螺丝刀拧松接线座顶部的螺丝,把导线去掉绝缘层后,插入接线座侧面,然后拧紧螺丝即可

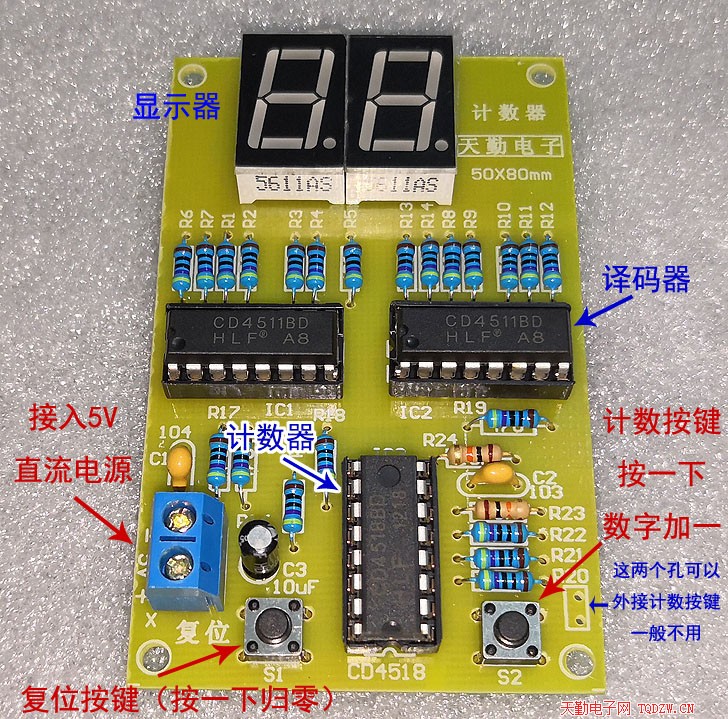

10、最后对号插上集成电路,焊接完成

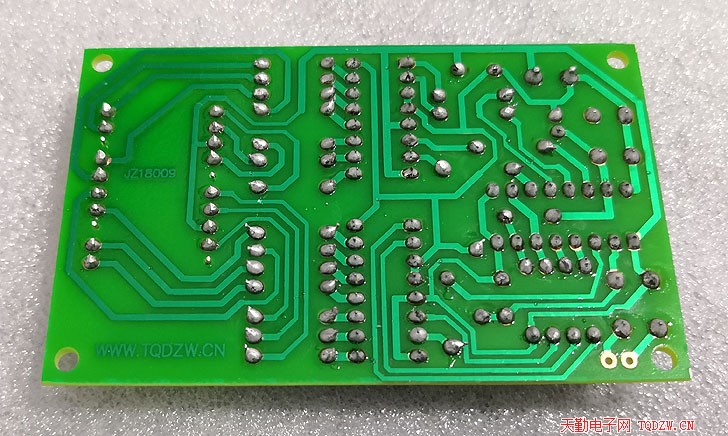

11、这是全部焊好的板子底部图片
