WIFI开关套件焊接教程

更新时间:2018/12/5 17:10:25    阅读:808
本套件是一个利用安卓手机APP通过WIFI连接控制电路板上的四只继电器吸合与断开的遥控电路。套件以ESP8266模块为核心部件,以STC89C52单片机为主控芯片,外加复位电路、指示电路、继电器电路等组成。焊接教程如下:

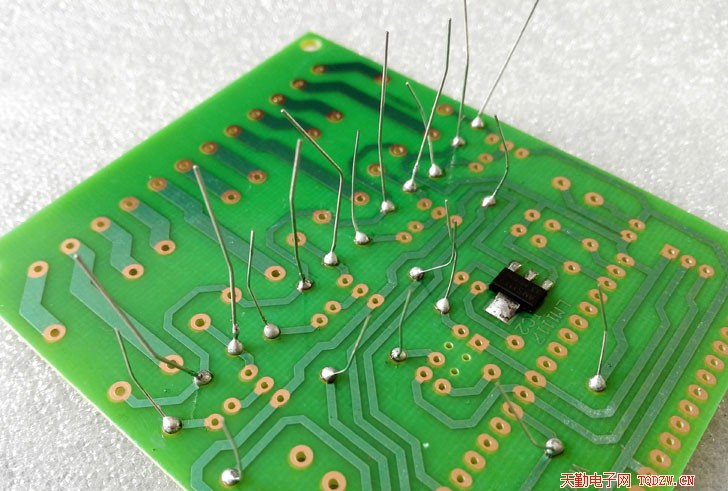

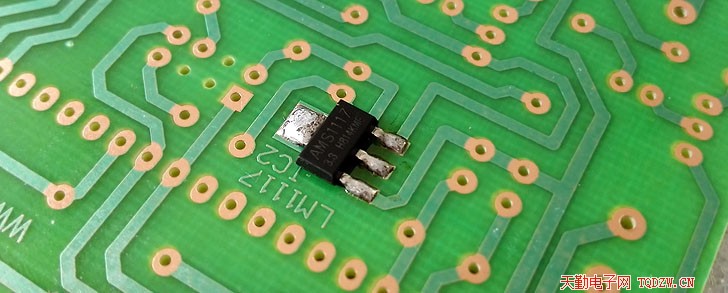

1、焊接3V稳压芯片AMS1117

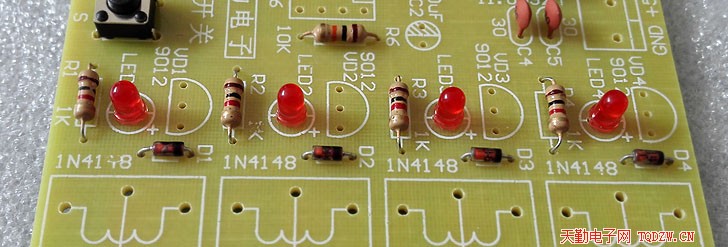

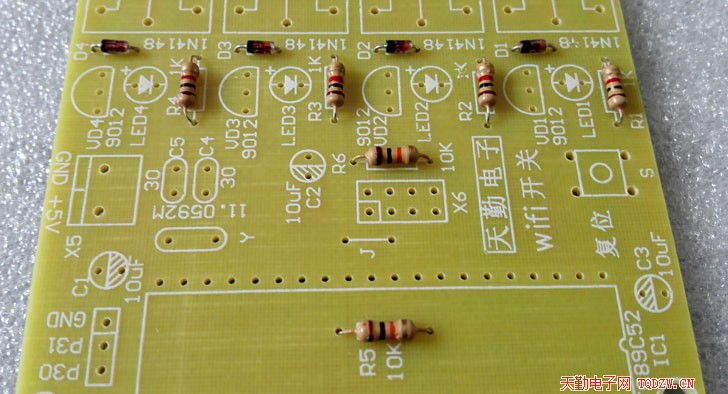

2、焊接电阻和二极管

3、焊好后剪掉多余的引脚,留一只剪掉的二极管引脚备用

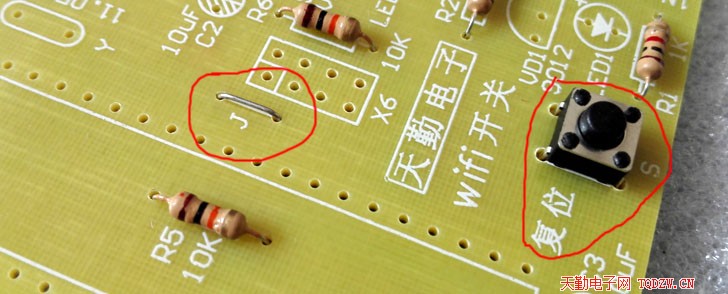

4、焊接复位按键S和跨线J,用刚才剪掉的引脚当做跨线

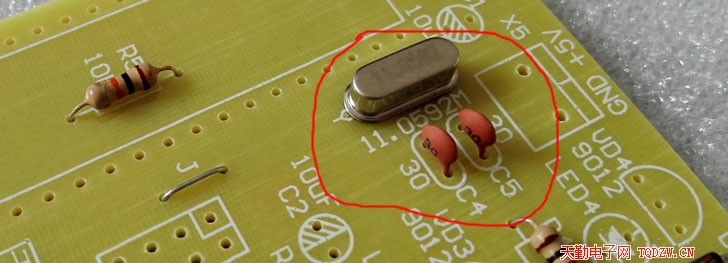

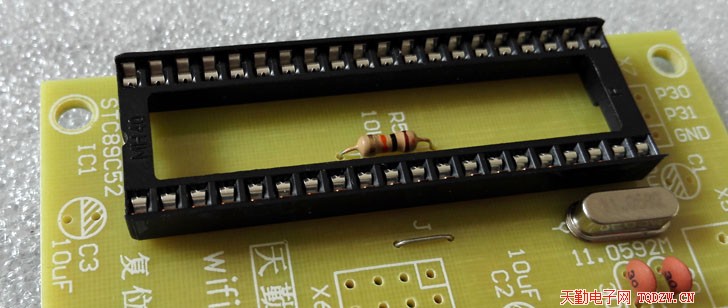

5、焊接11.0592M的晶振和晶振的两只负载电容

6、焊接集成电路插座,要注意缺口的方向

7、焊接四只发光二级管,发光二级管长脚为正极,焊接时不能装反,焊接和时间也不易过长

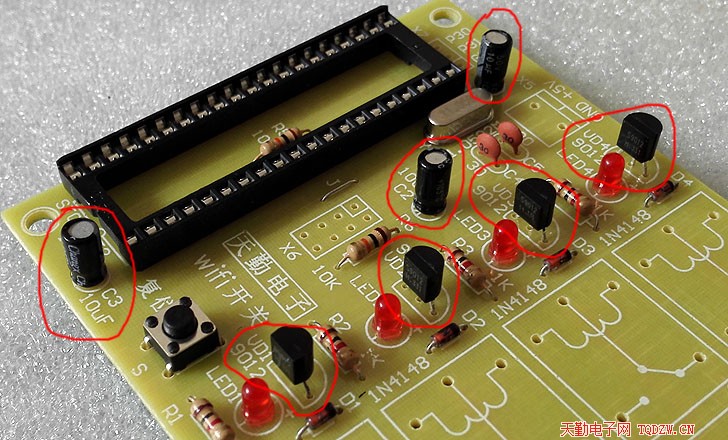

8、焊接电解电容和三极管

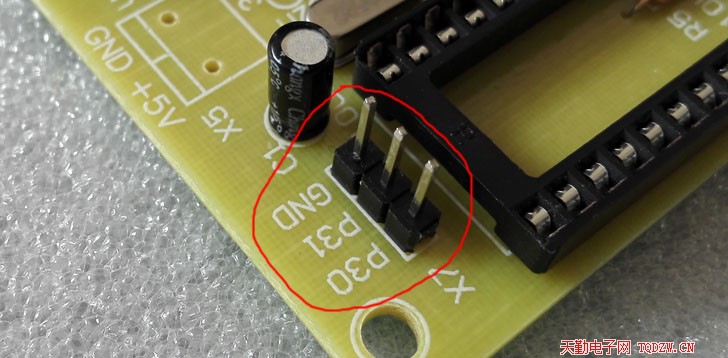

9、焊接3P的排针,这是用来烧写程序的

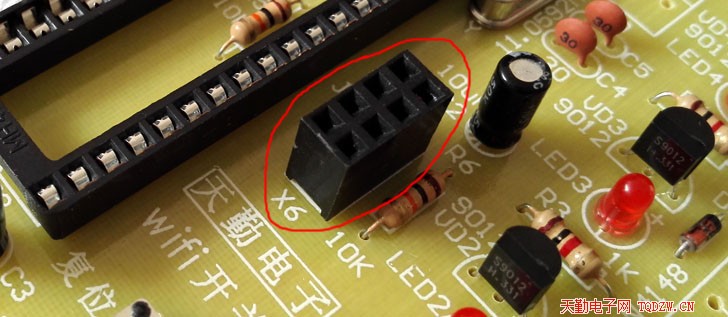

10、焊接单双4P的排母,这个排母是用来安装WIFI模块的

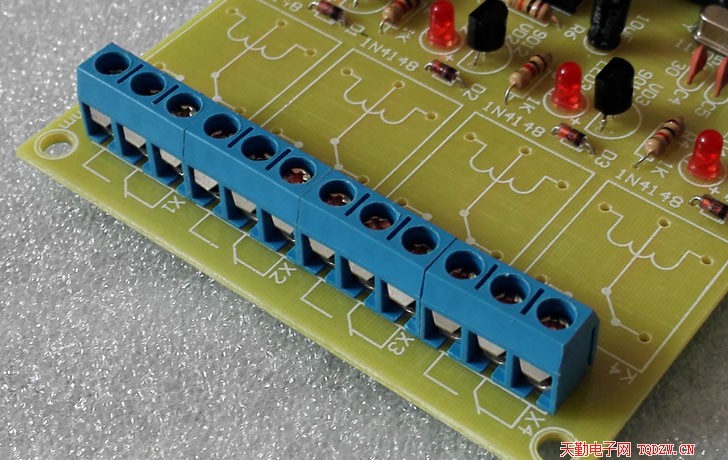

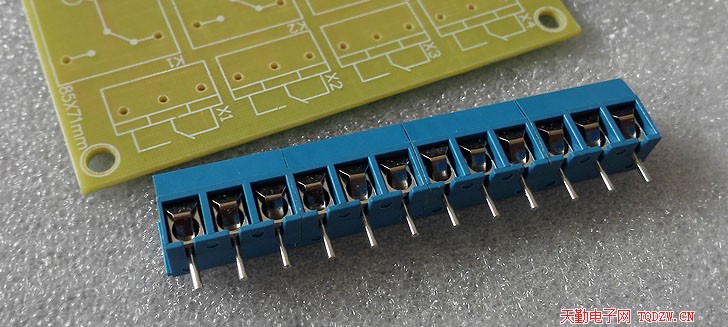

11、焊接接线座,先扣在一块再安装焊接

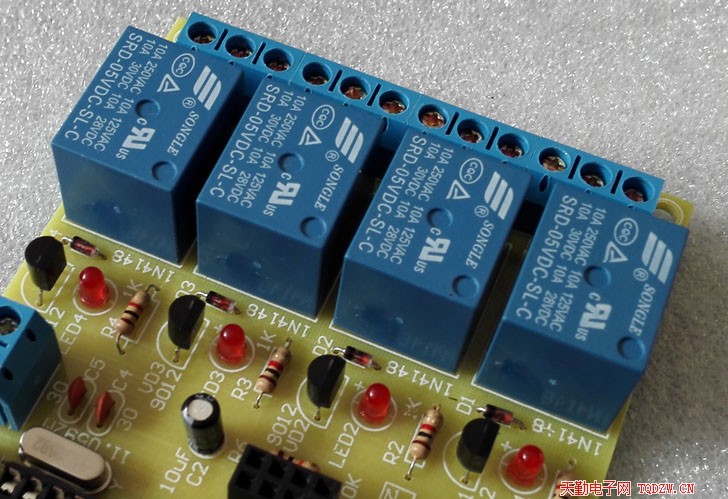

12、焊接继电器

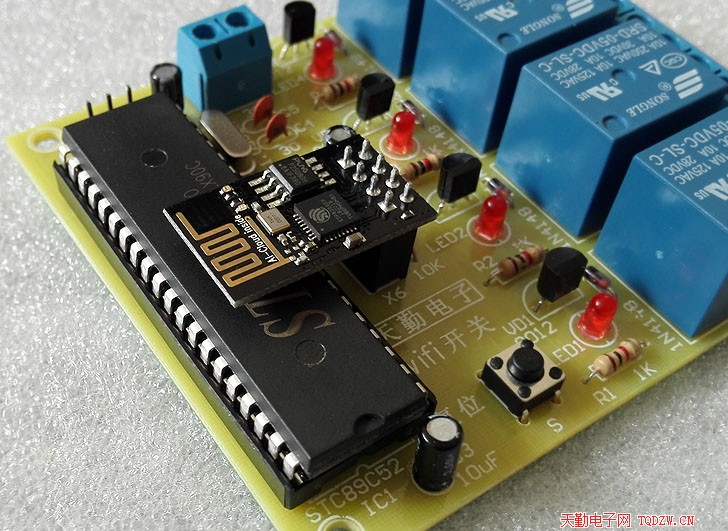

13、装上单片机和WIFI模块,按照图中的样子安装,不能装反了

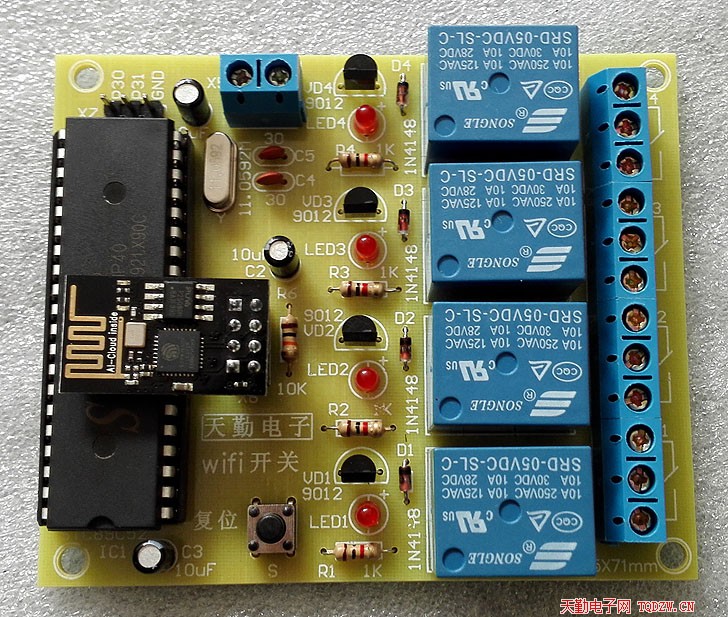

14、焊好的电路板照片

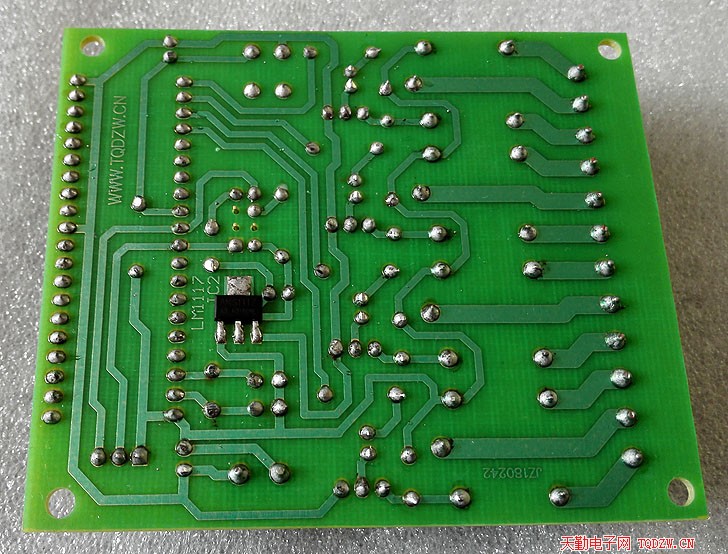

15、反面的样子

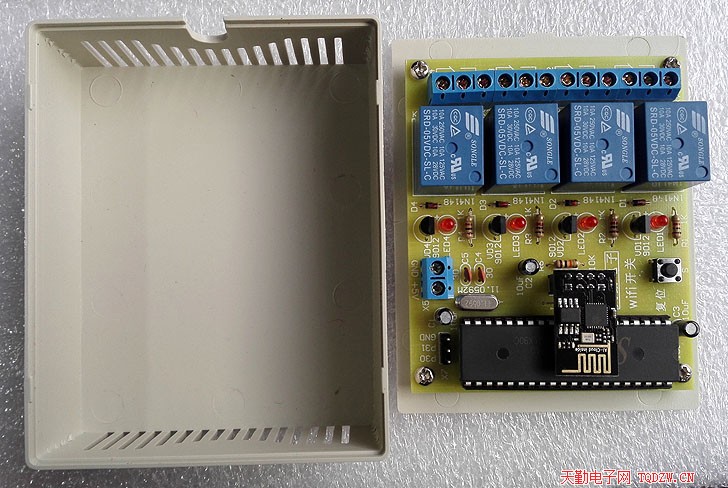

16、将电路板装入外壳,用螺丝固定
