单片机交通灯套件焊接教程

更新时间:2018/11/21 17:31:59    阅读:1372
本套件是由STC89C52组成的交通信号灯,套件中有红、黄、绿三种LED各四只,用来模拟四个方向的信号指示灯,用一只数码管显示倒计时时间,焊接教程如下:

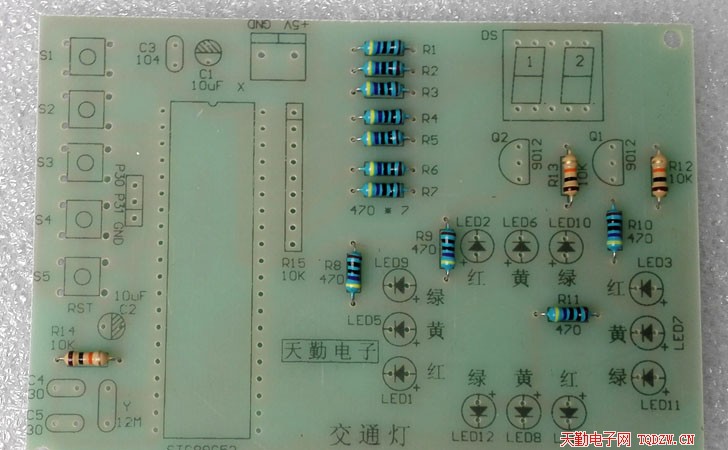

1、焊接电阻

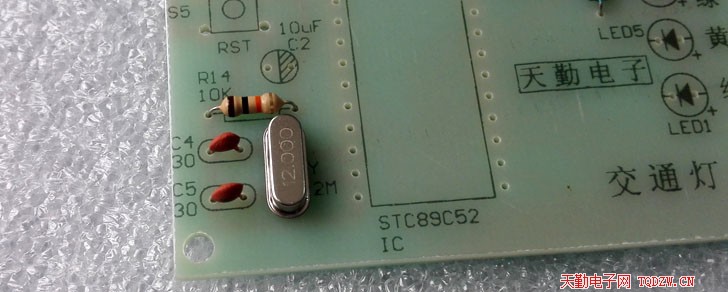

2、焊接晶振和晶振的负载电容

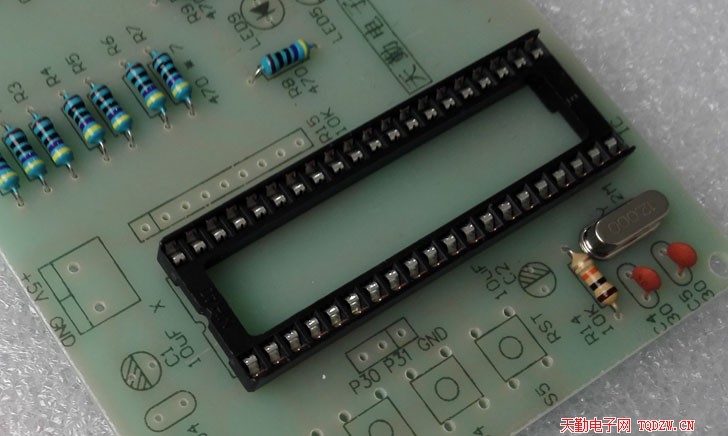

3、焊接集成电路插座

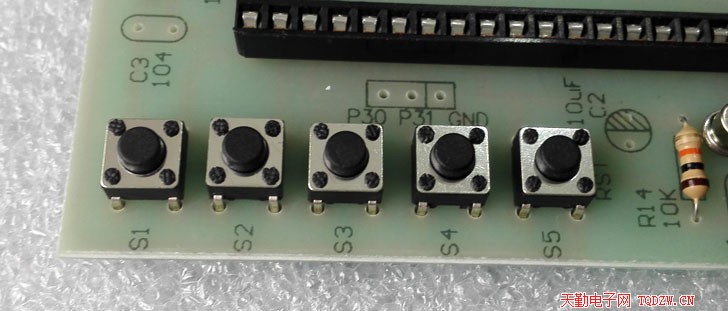

4、焊接5只轻触开关

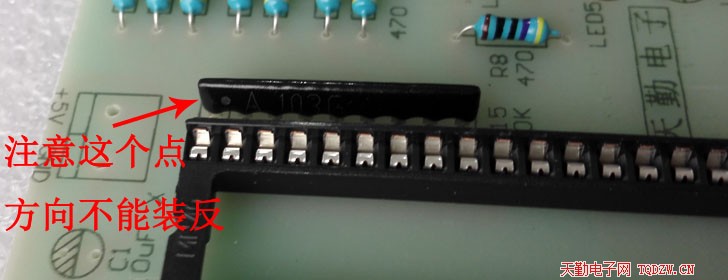

5、焊接电阻排R15,此电阻排阻值为10K(103),注意点的方向不能装反

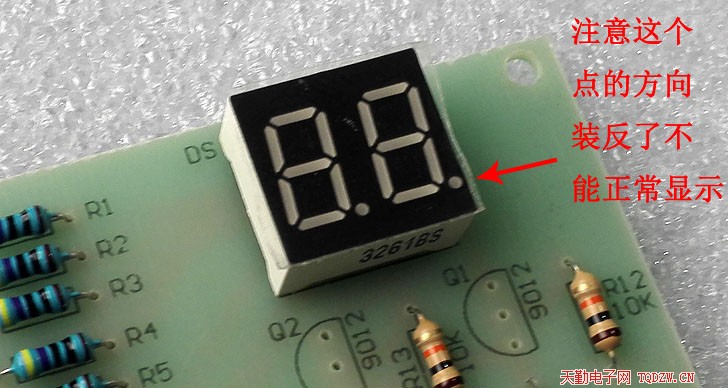

6、焊接数码管,紧贴电路板焊接,注意两个点的方向,如果装反了,数码管会显示不正常

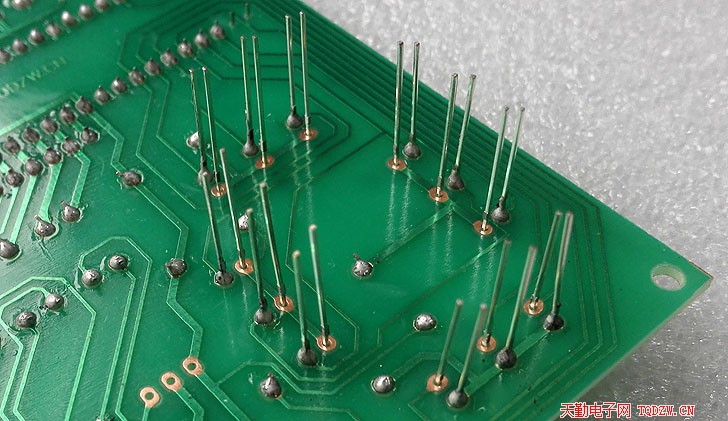

7、焊接12只LED,其颜色有红、黄、绿三种,对号入座后先焊接LED的一只引脚

8、如果出现没有紧贴电路板的LED,用手按住LED,用电烙铁加热其焊过的引脚使LED贴近电路板,然后再焊好另一只引脚

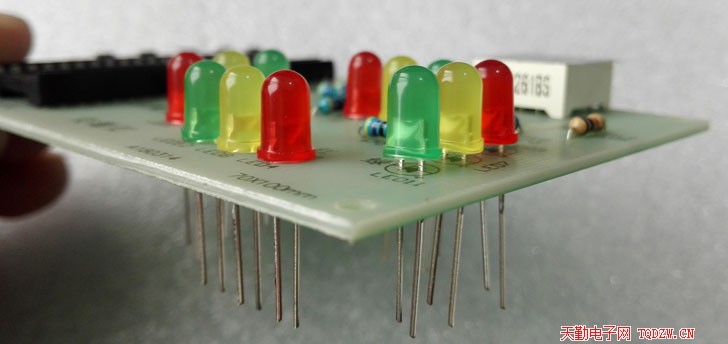

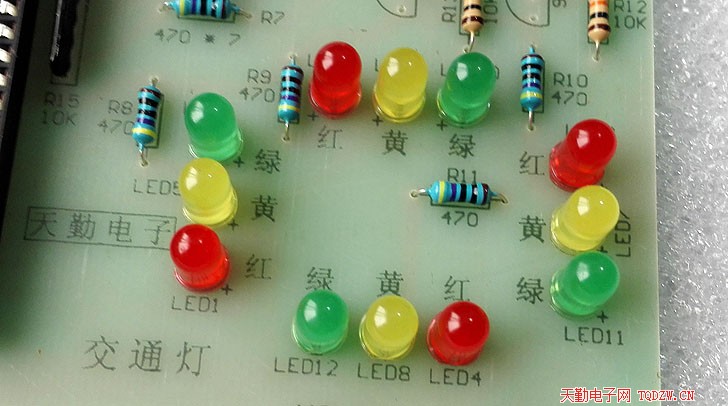

9、这是LED全部焊好的样子

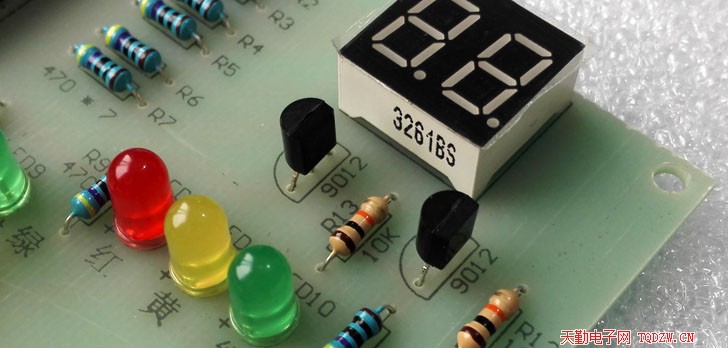

10、焊接数码管的阳极驱动三极管Q1、Q2,型号都是9012,注意方向不能装反了

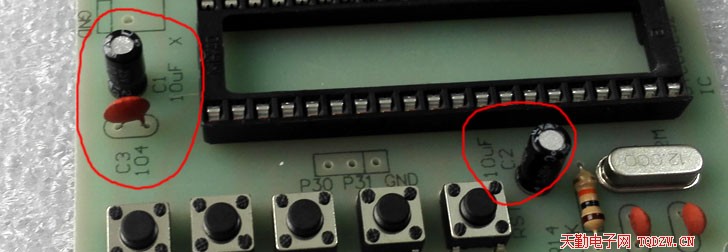

11、焊接滤波电容C1、C3,单片机的复位电容C2,C2、C3都是电解电容,正负极不能装反

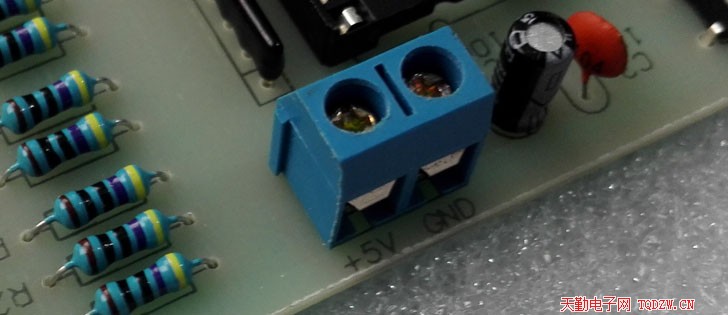

12、焊接接线端子,蓝色的这个,它是电源的输入端子

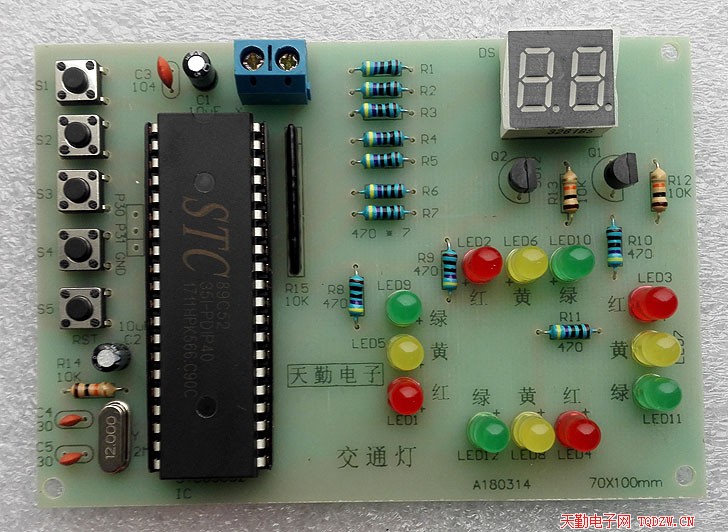

13、这是全部焊好的样子

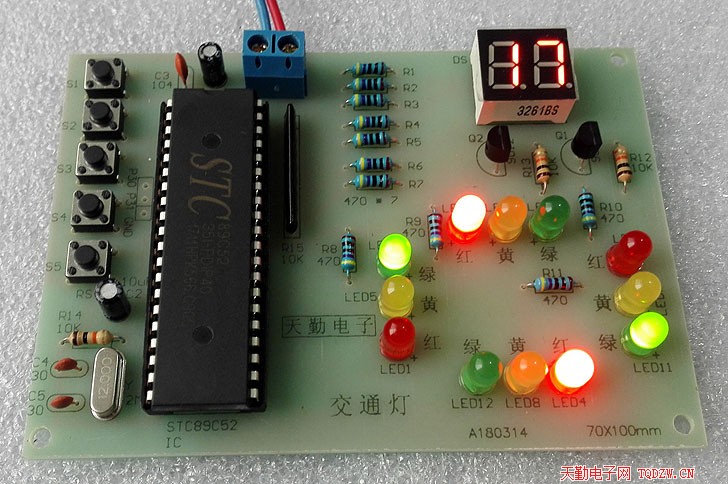

14、在接线端子接入5V直流电源,通电测试
