射频IC卡开关套件焊接教程

更新时间:2018/10/21 23:15:44    阅读:992
本套件是通过射频IC卡进行刷卡控制继电器吸合与断开,从而控制其他电器工作,套件中包含一只钥匙扣样式的IC卡和一只白卡,焊接教程如下:

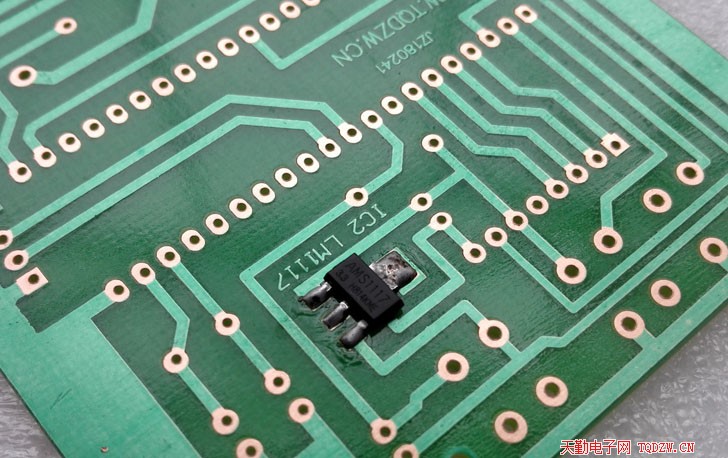

1、焊接3V稳压芯片AMS1117

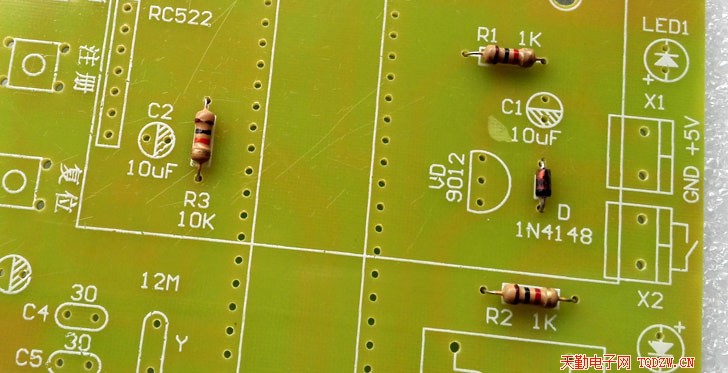

2、焊接电阻和二极管

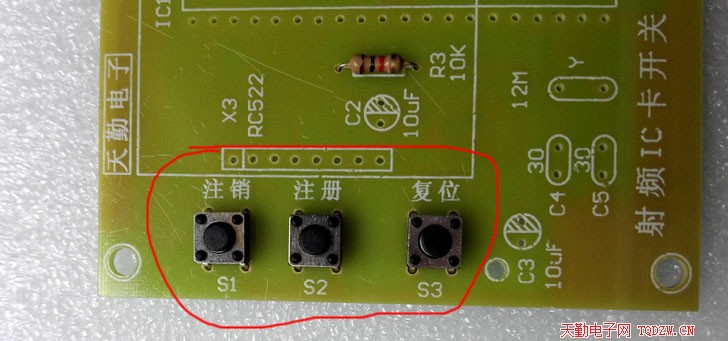

3、焊接三只轻触开关,要紧贴电路板焊接

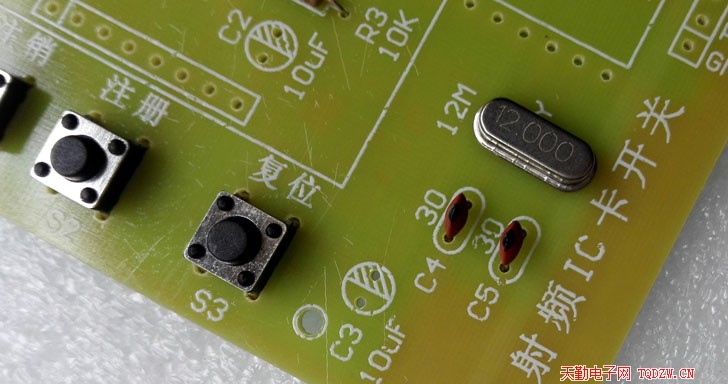

4、焊接12M的晶振和晶振的两只负载电容

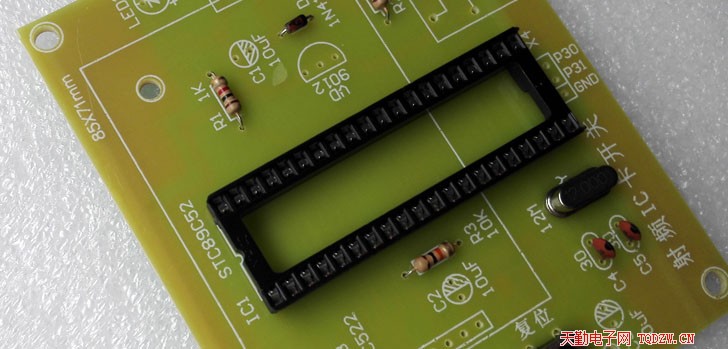

5、焊接集成电路插座,要注意缺口的方向

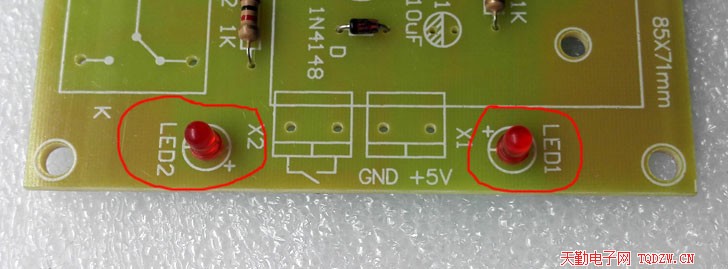

6、焊接两只发光二级管,发光二级管长脚为正极,焊接时不能装反,焊接和时间也不易过长

7、焊接电解电容和三极管

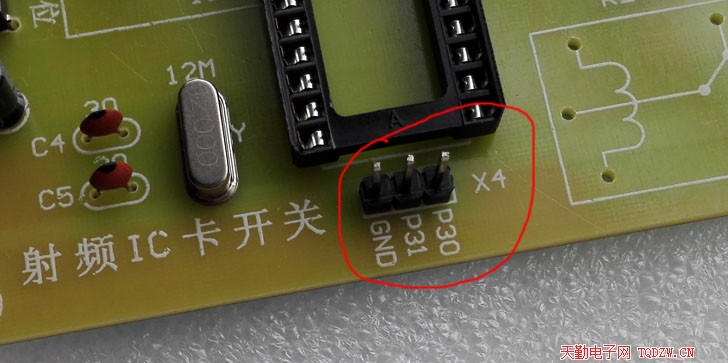

8、焊接3P的排针,这是用来烧写程序的

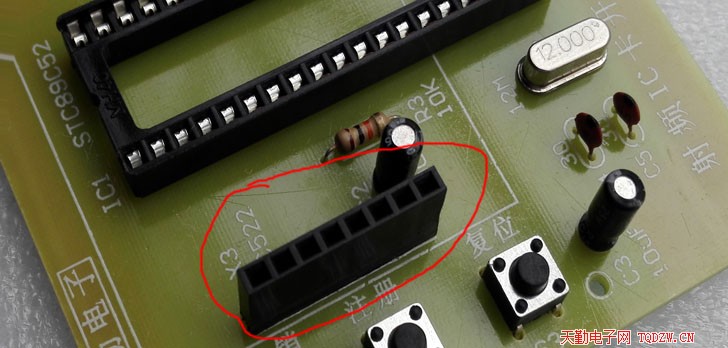

9、焊接单8P的排母

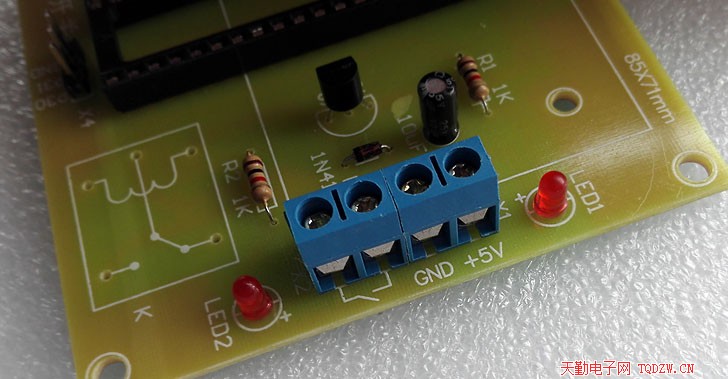

10、焊接两只接线座,先扣在一块再安装焊接

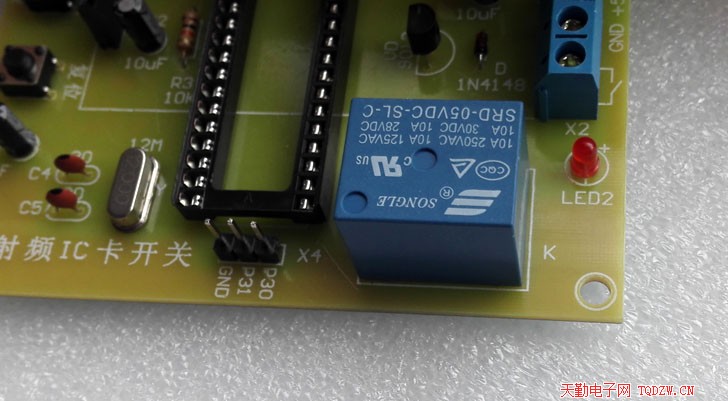

11、焊接继电器

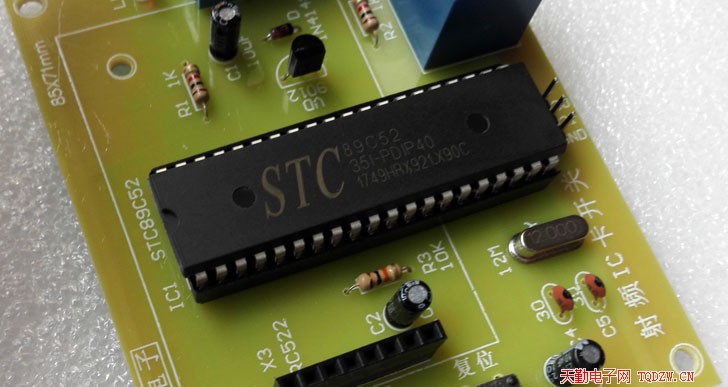

12、装上单片机,注意缺口的方向不能错

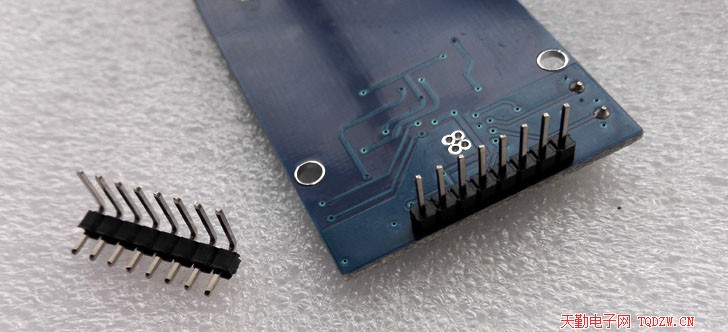

13、将直的排针焊接射频IC模块上,弯针用不到

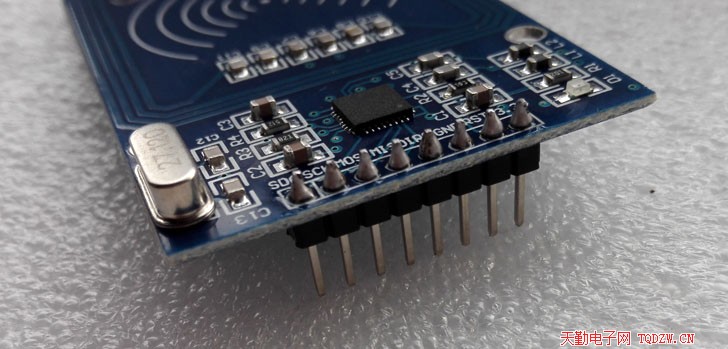

14、射频IC模块焊好排针的样子

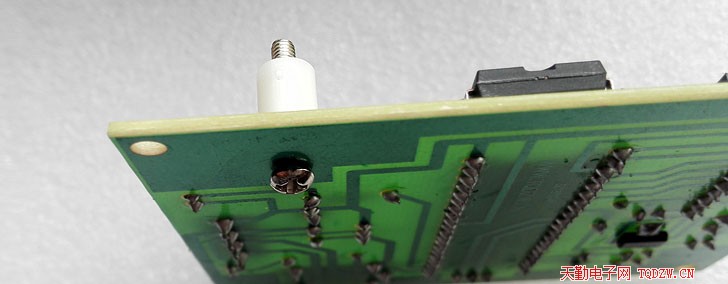

15、将螺丝和尼龙套管装在电路板上

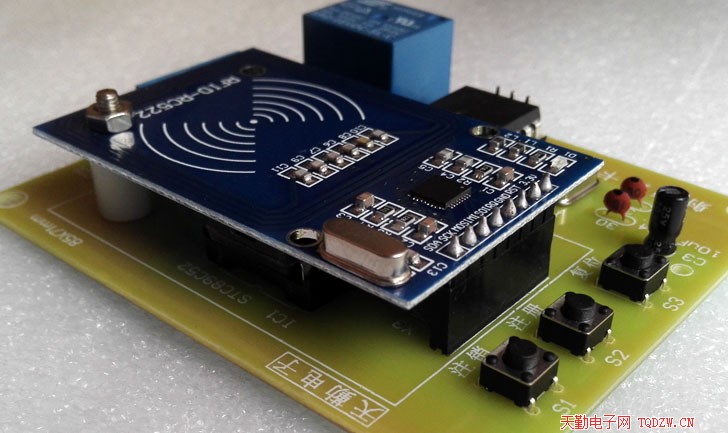

16、将射频IC模块插在电路板的排母上面,用螺丝固定

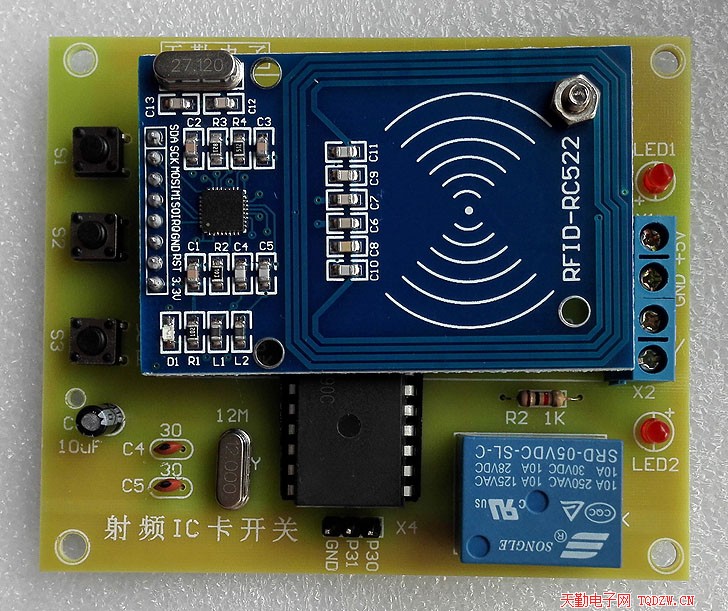

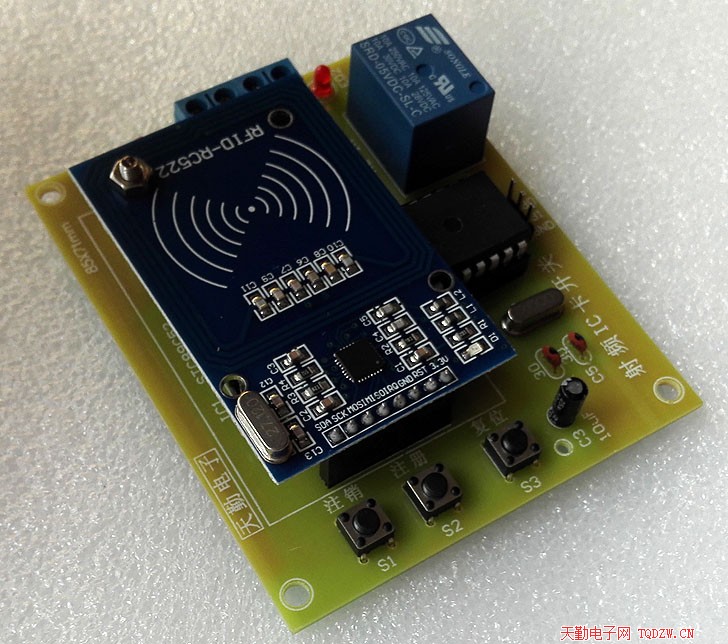

17、焊好的电路板照片

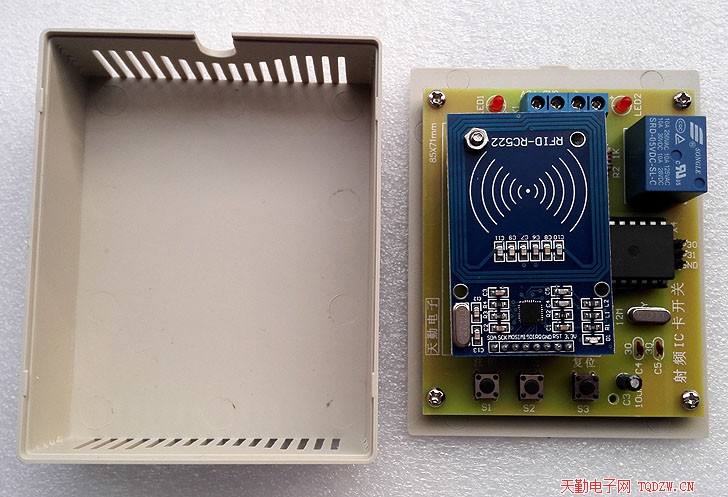

18、将电路板装入外壳,用螺丝固定

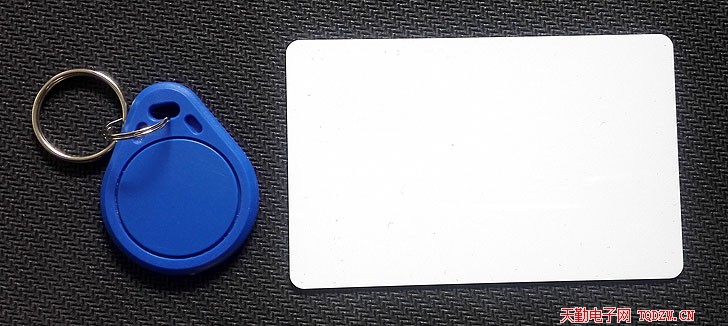

19、最后是通电测试,套件中提供了一只钥匙扣样式的IC卡和一只白卡
