方形光控小夜灯套件焊接教程

更新时间:2018-10-11 23:57:48    阅读:120    分享此文章:
方形光控小夜灯套件是通过光敏电阻感应环境光线的强弱来控制LED的发光强度,实现白天自动关闭,夜晚自动打开的功能,此套件的外壳做成方形,外形美观,结实耐用,焊接教程如下:

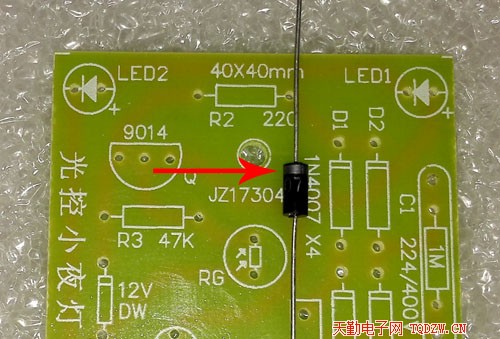

1、焊接整流二极管、稳压二极管和电阻,整流二极管和稳压二极管要注意极性,如图示

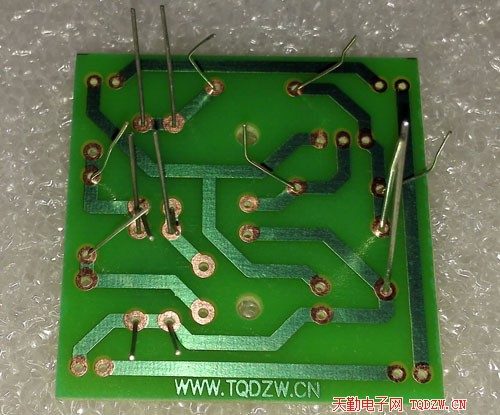

2、把电阻、整流二极管、稳压二极管全部对号入座,插在电路板上,紧贴电路板,然后反过来开始焊接,焊好后减掉多余的引脚

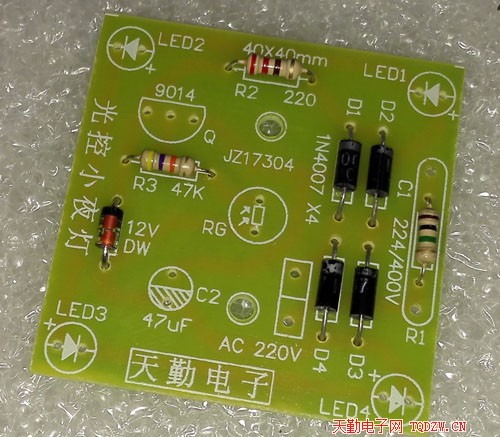

3、这是焊接好的样子

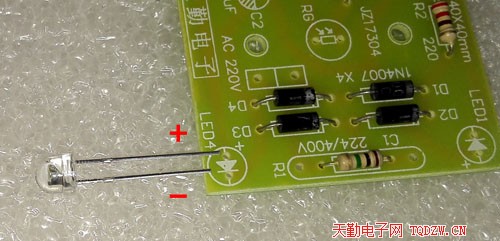

4、开始焊接发光二极管,长脚为正极,短脚为负极,不能装错,焊接时,加热时间也不宜过长,以免损坏发光二级管

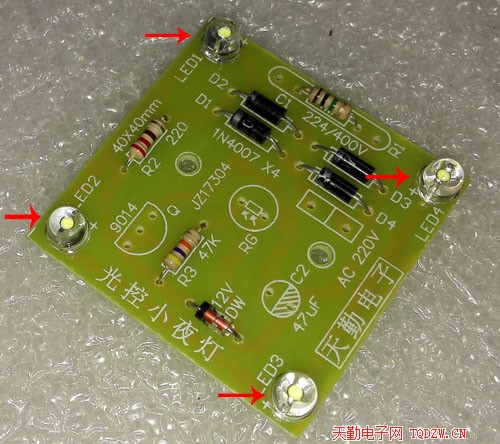

5、四只发光二级管全部焊好

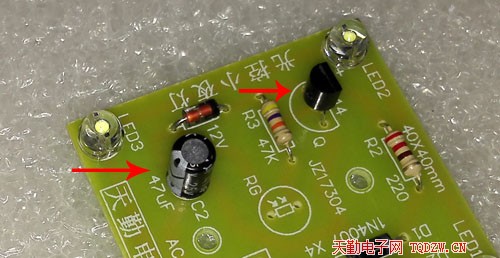

6、焊接电解电容和三极管,要注意极性不能装反

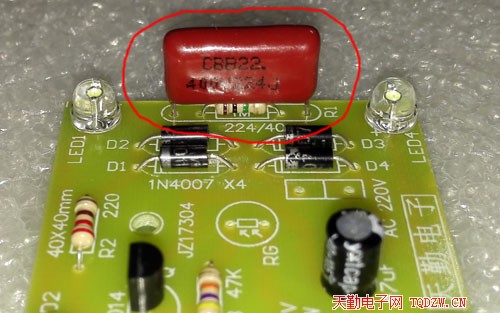

7、焊接CBB电容,无极性

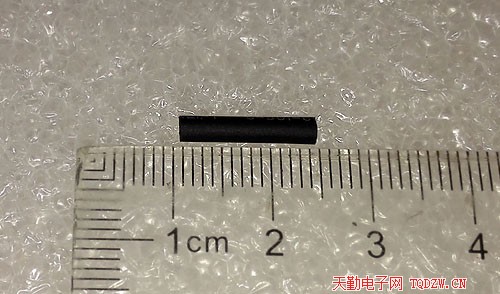

8、将细的热缩管截取14-15MM备用

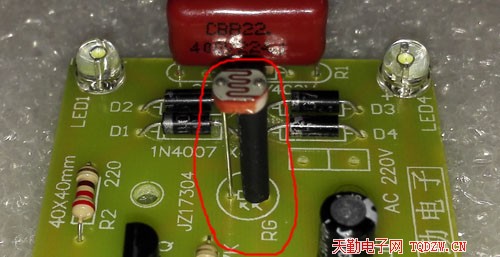

9、把截好的热缩管套在光面电阻的其中一个引脚上面,热缩管起到绝缘和限高作用,然后装在电路板上开始焊接

10、焊接电源线,不用区分颜色和极性,焊好后备用

11、两个电源插片逐个装入

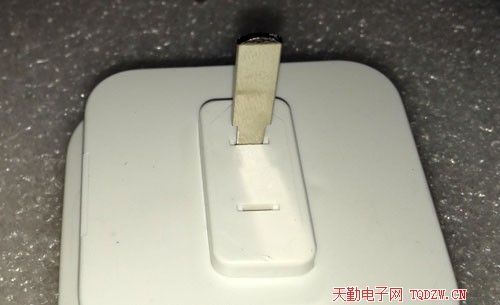

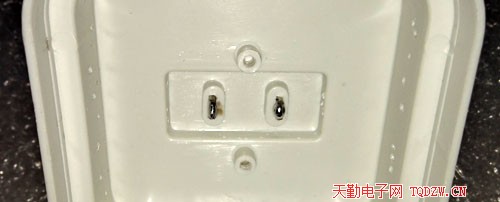

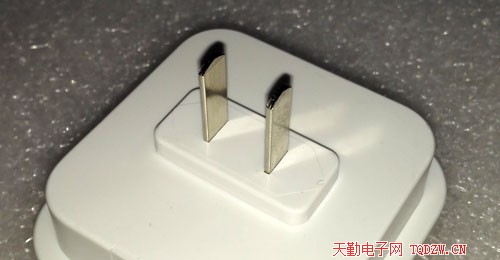

12、这是电源插片装好的样子

13、另一头上锡

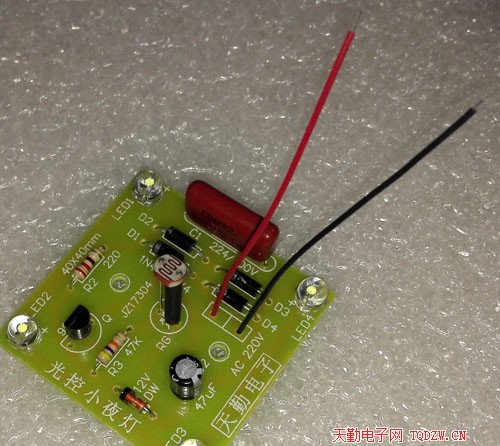

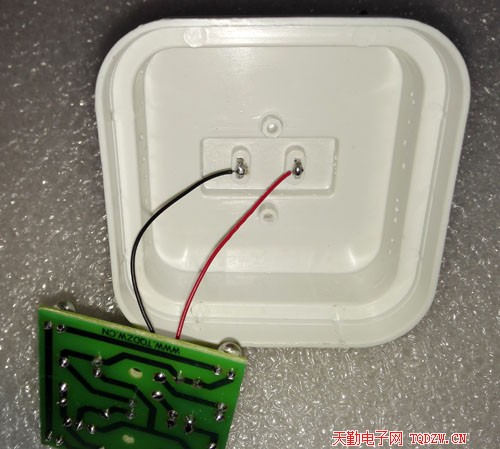

14、焊接电路板的电源线,同样不用区分颜色和极性

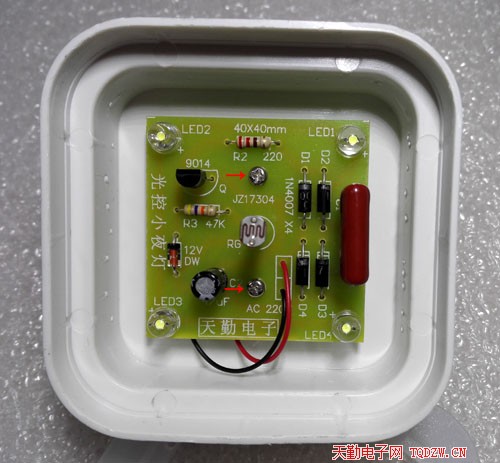

15、电源线焊好后,把电路板装入壳体,上紧螺丝

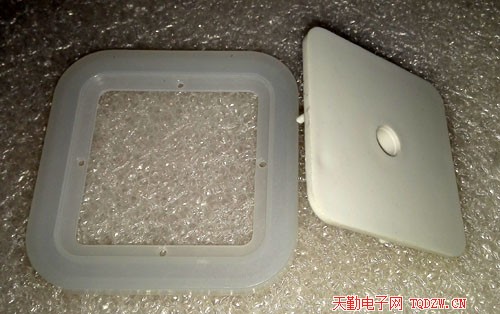

16、将前壳装在灯罩上面

17、装入透明感光罩

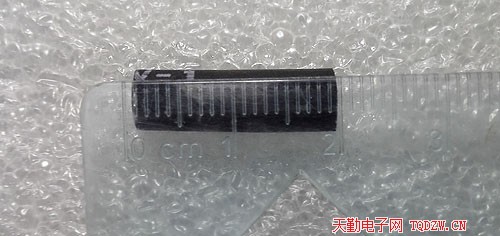

18、将粗的热缩管截取19-20MM备用

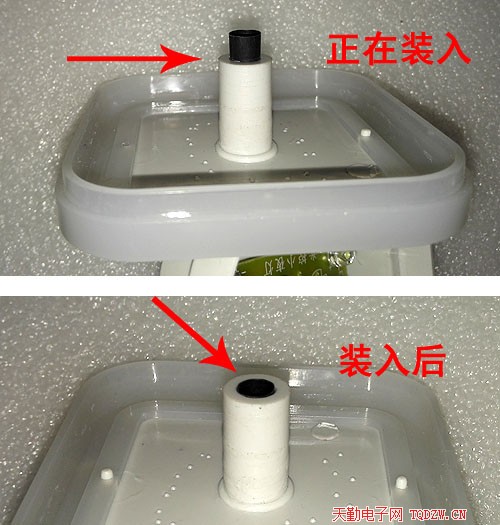

19、将截好的热缩管装入前壳,其长度正好没入前壳,不露头

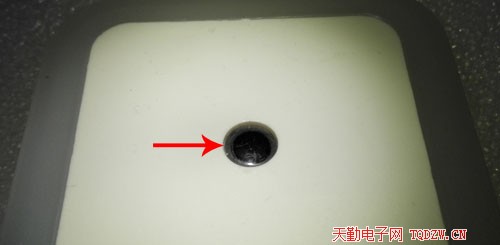

20、从感光罩这边看,也能看到热缩管,热缩管是用来遮挡光线用的,防止LED对光敏电阻干扰

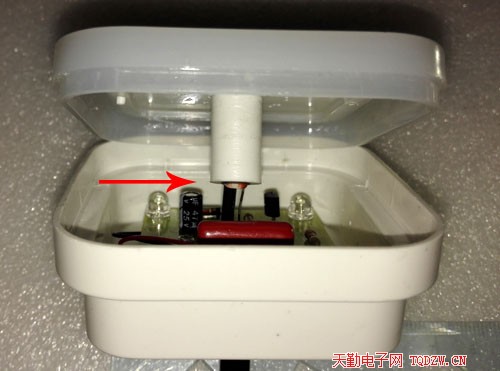

21、把前壳与后壳扣在一块,注意光敏电阻要装入粗的热缩管里面

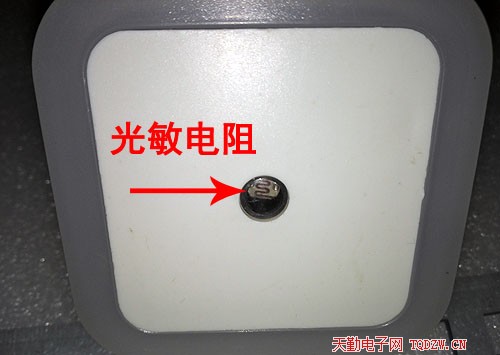

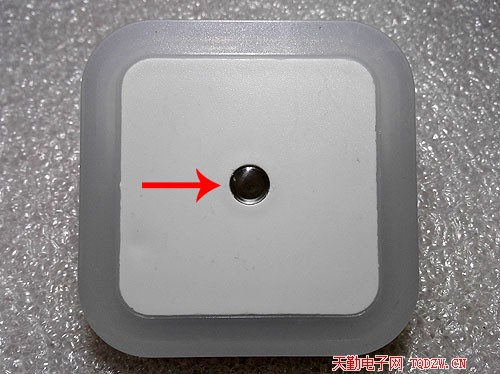

22、扣好后,在感光罩这面能看到光面电阻,到这里方形光控小夜灯套件就焊接好了

23、通电测试效果图
