LED节能灯套件焊接教程

更新时间:2018-9-23 22:49:11    阅读:123

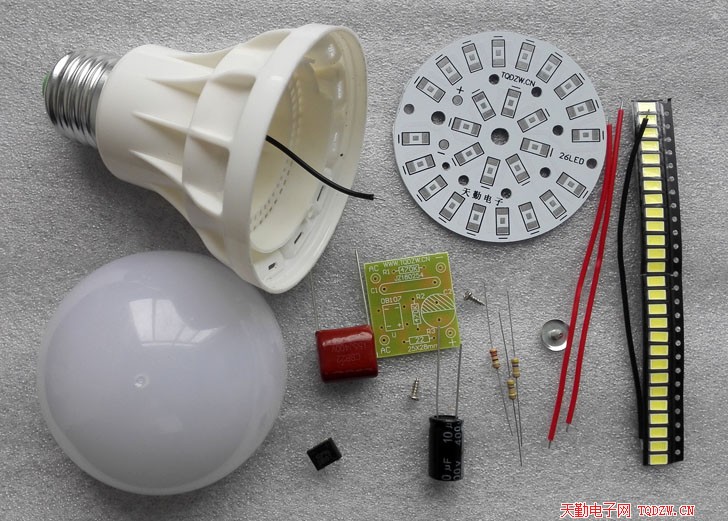

本套件是采用220V市电供电,利用电容降压,推动26只贴片LED发光的节能灯散件,适合职业学校电子类专业教学实训使用,焊接教程如下:

1、首先检查元器件是否齐全,无误后再焊接

2、先焊接灯板,焊接前先对LED的负极焊盘上锡

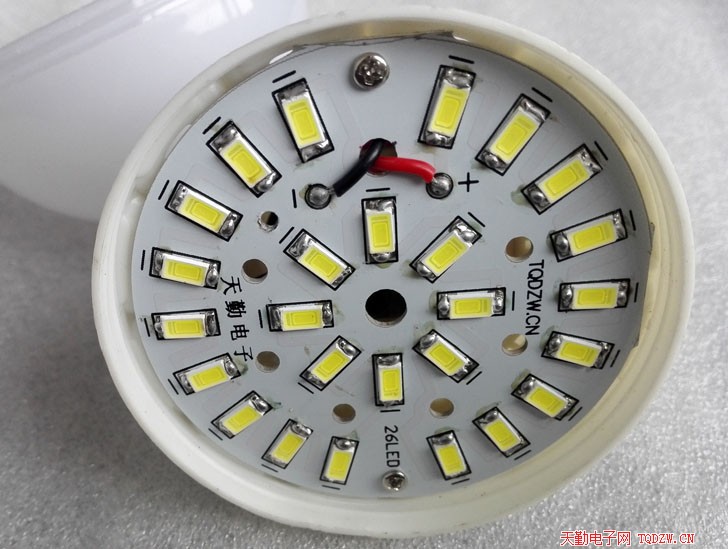

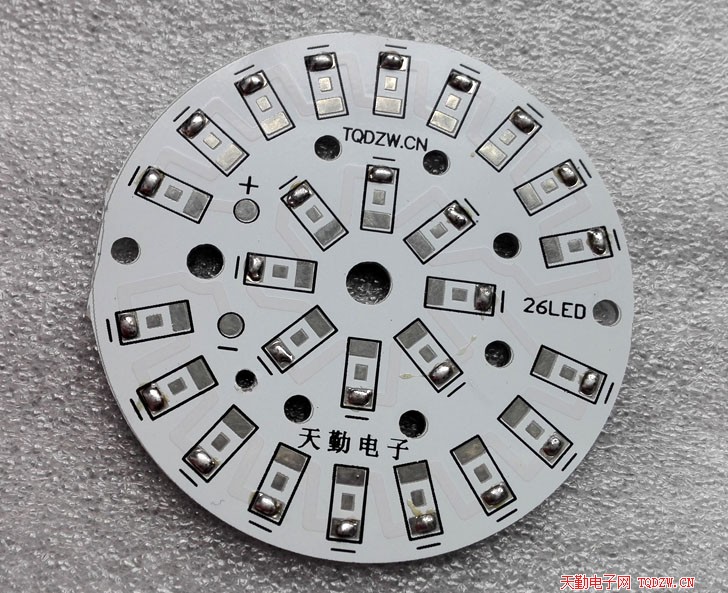

3、焊接LED,先焊接所有LED的负极,焊好负极后再焊接正极,正负极不能装反

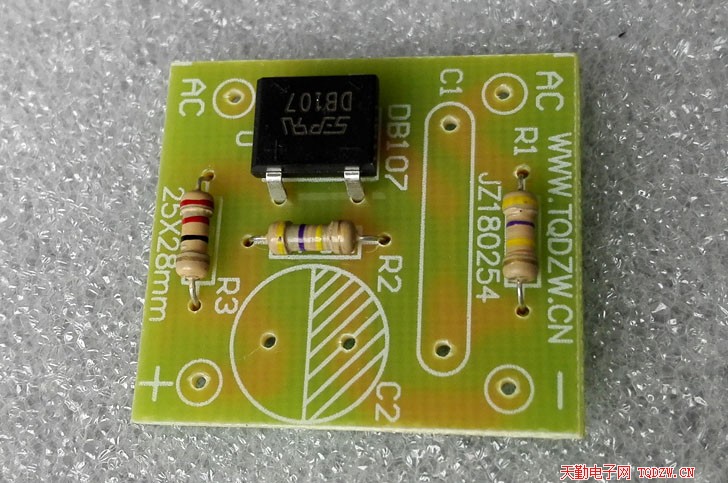

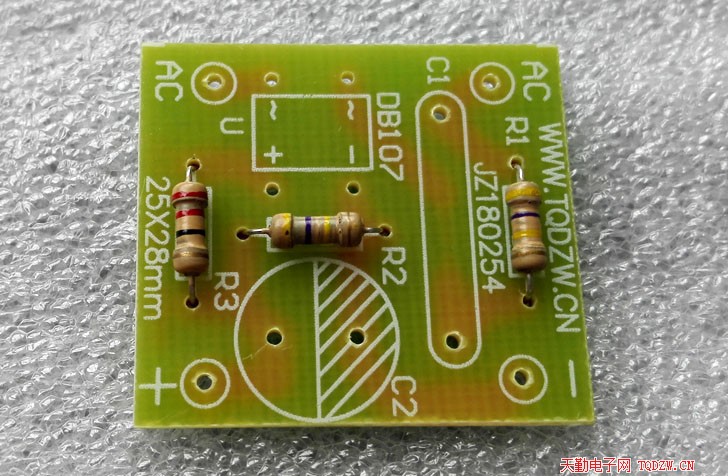

4、焊接电源板的电阻

5、焊接整流桥DB107,请对照电路板的极性,不能装反

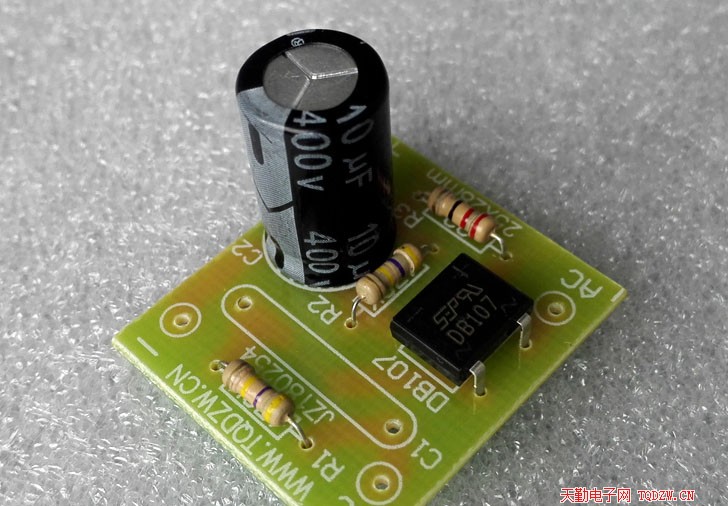

6、焊接电解电容(滤波电容),要注意正负极

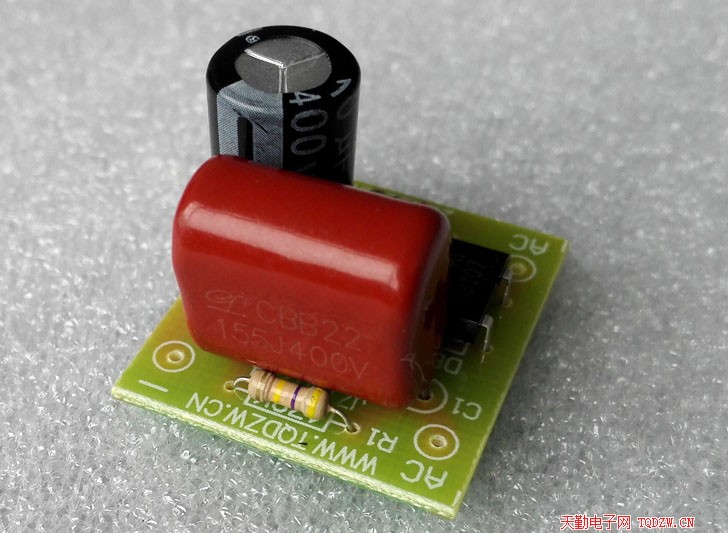

7、焊接CBB电容(降压电容),此电容无正负极

8、连接电源板与灯板,红线接正极,黑线接负极

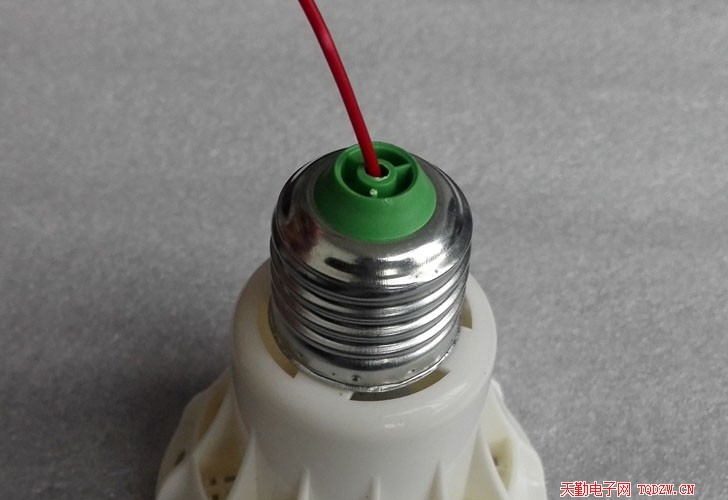

9、将一根导线从灯头顶端伸入

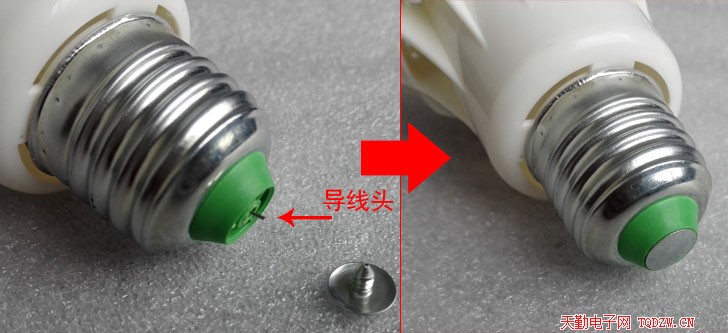

10、留下一点线头,然后装上灯头螺钉压住导线头

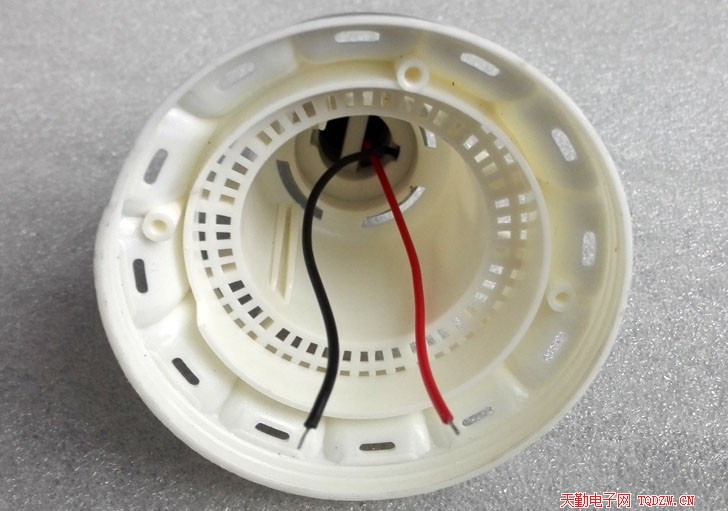

11、从灯头引出的两根导线,这两根导线要接在电源板上面,不用区分正负极

12、将灯头的电源线焊接在电源板的AC端

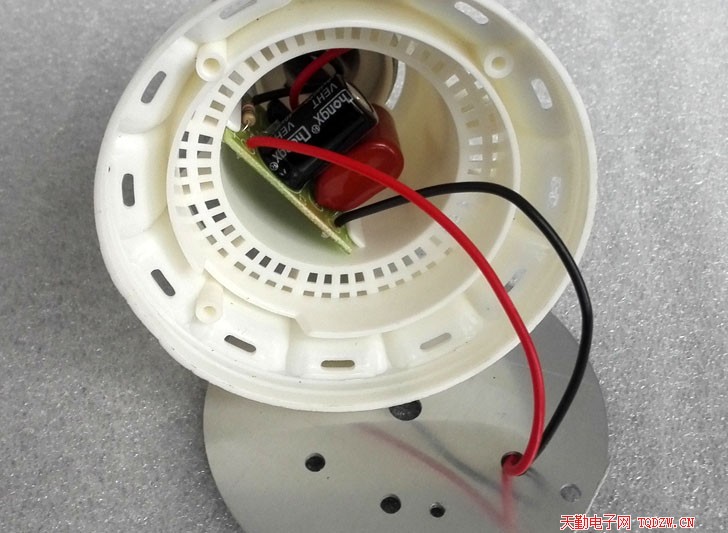

13、电源板装入灯壳

14、装入灯板,上好两只螺丝

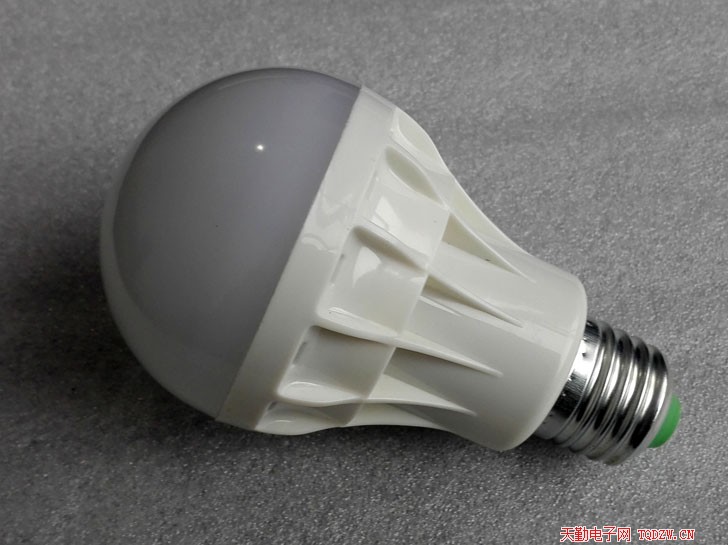

15、装好灯罩
