2822单声道功放套件焊接教程

更新时间:2018/9/23 22:39:19    阅读:6309
本套件由TDA2822M组成,电路接成单声道的桥式放大(BTL)方式,外围元件少,功率大,噪声低,供电电压2-12V,焊接教程如下:

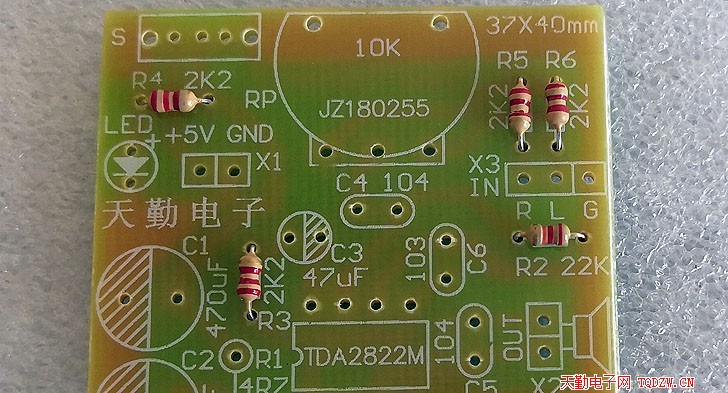

1、首先焊接电阻元件,R2是22K欧,其他电阻都是2.2K欧

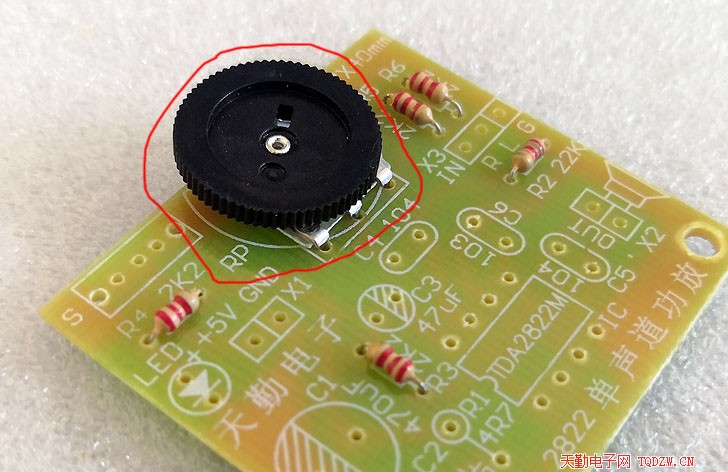

2、焊接音量电位器,紧贴电路板焊接

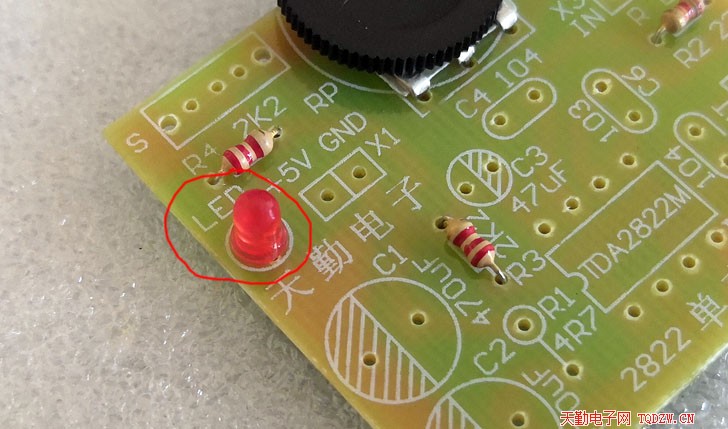

3、焊接LED,注意正负极不能接错,LED的长脚是正极

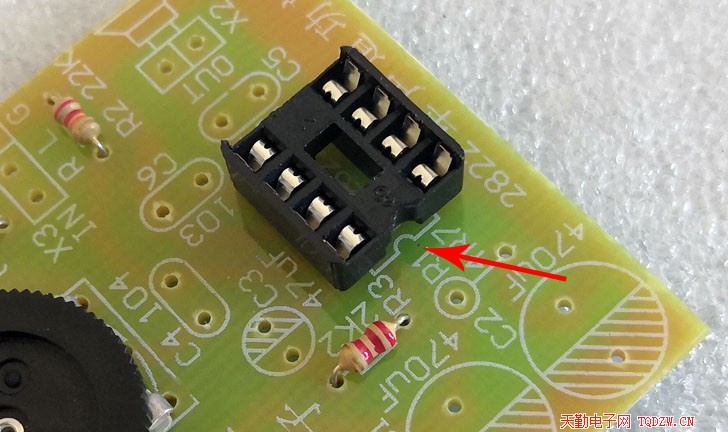

4、焊接集成电路插座注意缺口的方向

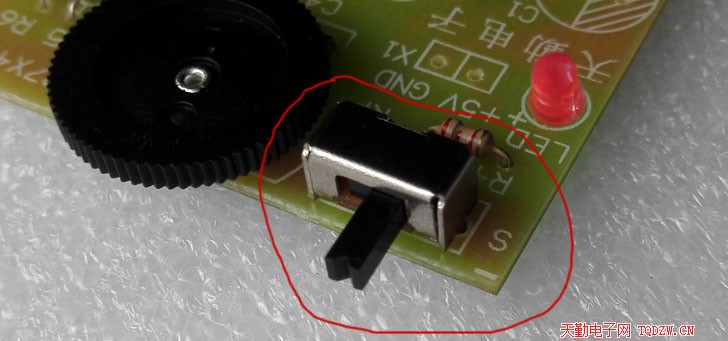

5、焊接电源开关,要紧贴电路板焊接

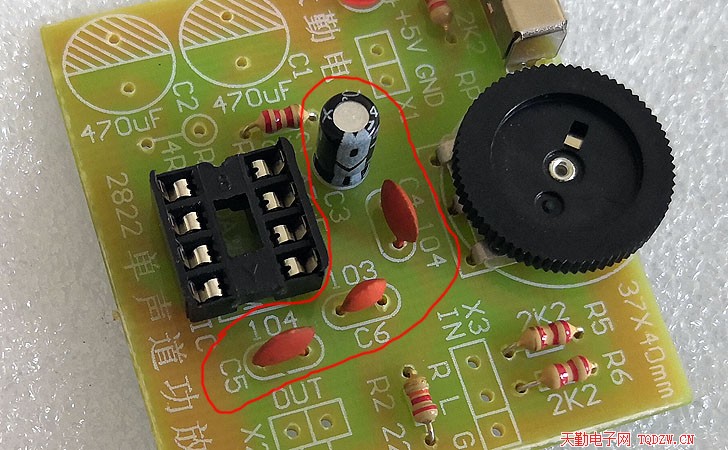

6、焊接电解电容和瓷片电容,电解电容有极性,焊接时要注意不能装反

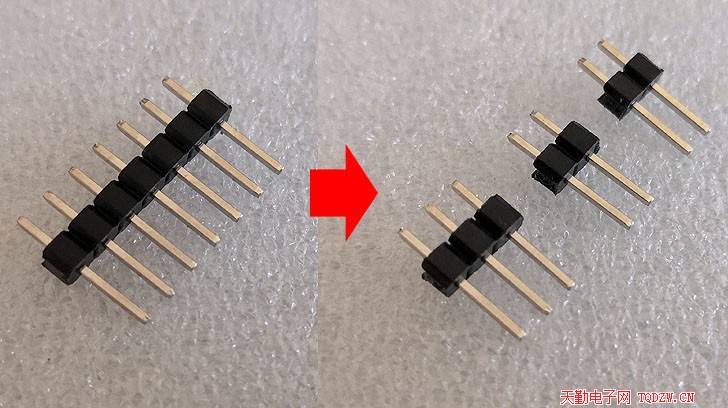

7、处理排针,将7P排针用手掰开为2P、2P、3P备用

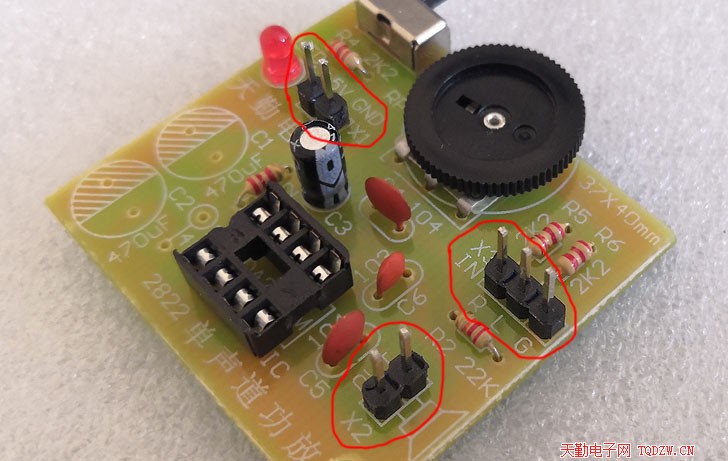

8、焊接排针

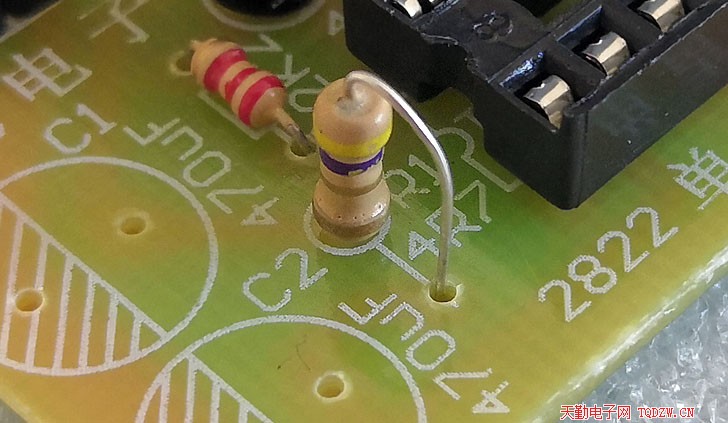

9、焊接电阻R1,由于空间限制,R1采用立式安装

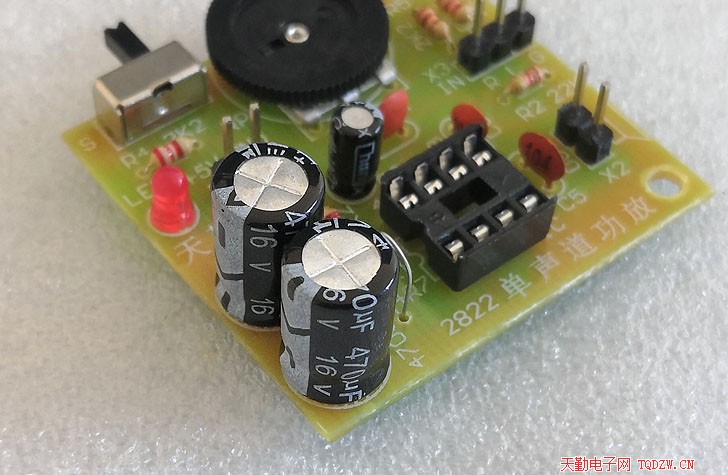

10、焊接两只电源滤波电容,此电容有极性,长脚为正极

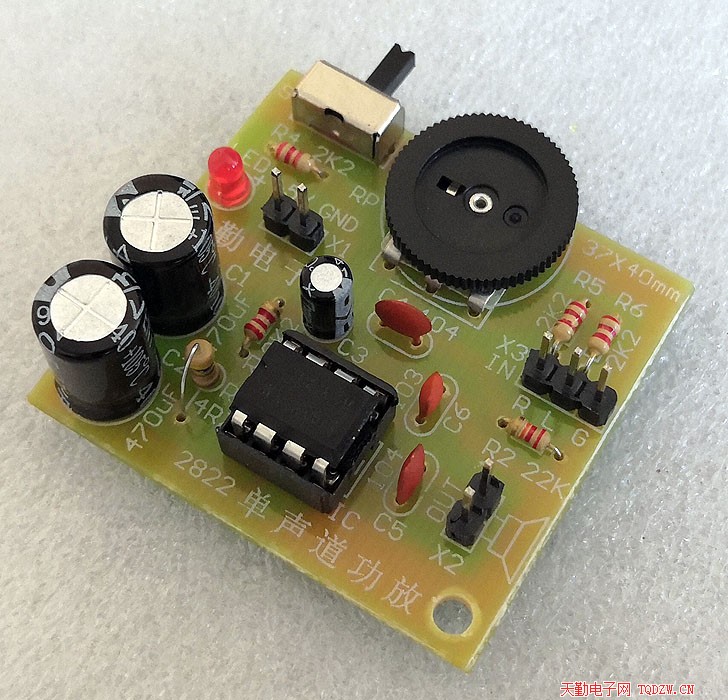

11、装上功放集成电路TAD2822M

12、自备喇叭、杜邦线、USB电源线、音频插头线,通电测试

以下是旧版2822单声道功放套件焊接教程

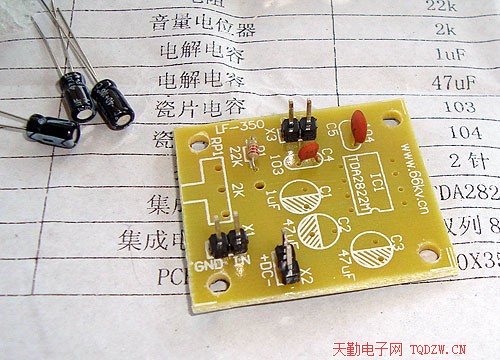

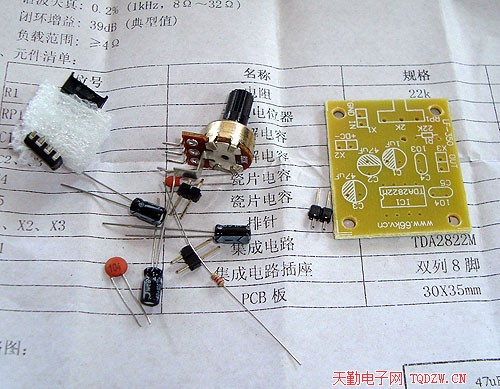

1、根据元件清单检查元件数量

2、首先焊接瓷片电容电阻插针等小元件

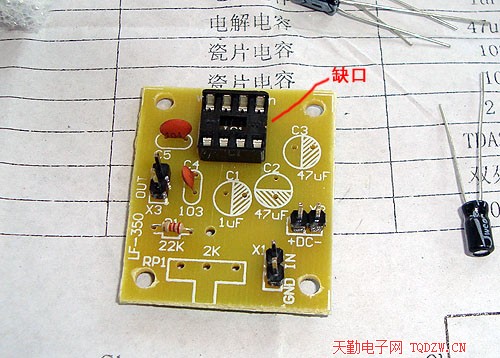

3、焊接集成电路插座,焊接时注意别弄反了

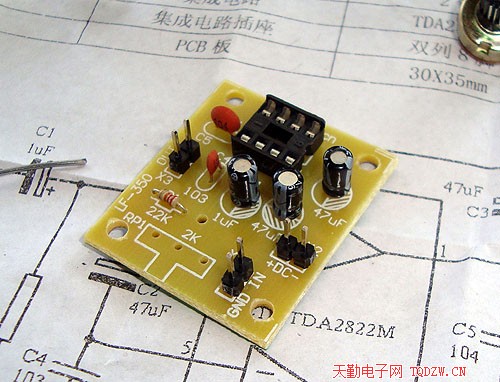

4、焊接电解电容,电解电容有正负极

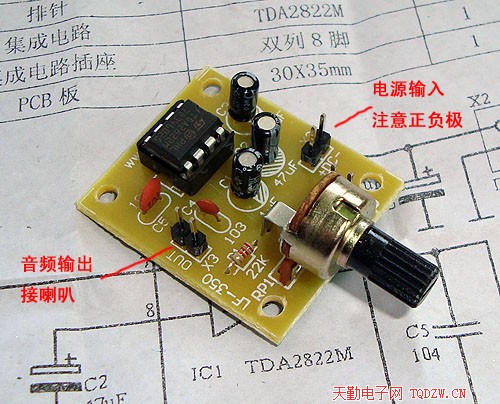

5、焊好音量电位器,装上2822单声道功放的关键元件TDA2822M,焊接就完成了
