光控路灯控制器套件焊接教程

更新时间:2018/9/20 9:46:15    阅读:1038
光控路灯控制器套件由分立元件组成,通过光敏电阻感知外界光线的强弱来控制路灯等电路自动接通或关闭,套件采用交流220V供电,电路板带电,通电测试时要注意安全,焊接教程如下:

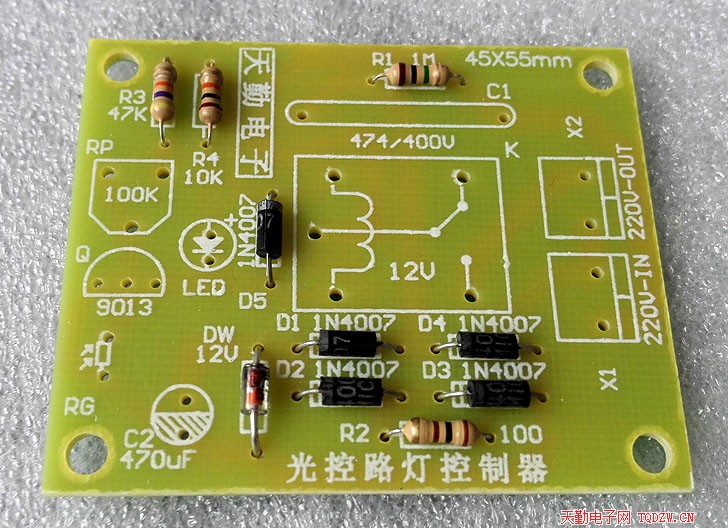

1、焊接电阻、稳压管、二极管等元件,先把这些元件对号插在电路板上再焊接

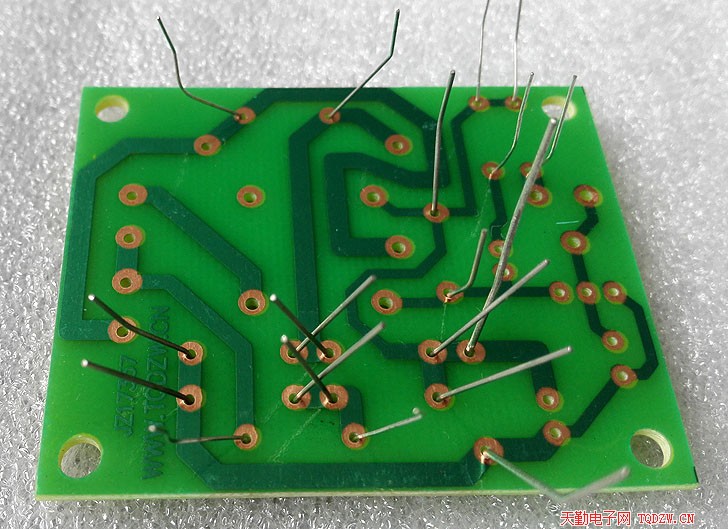

2、焊好后剪掉多余的引脚

3、焊接发光二极管,要注意极性,长脚是正极

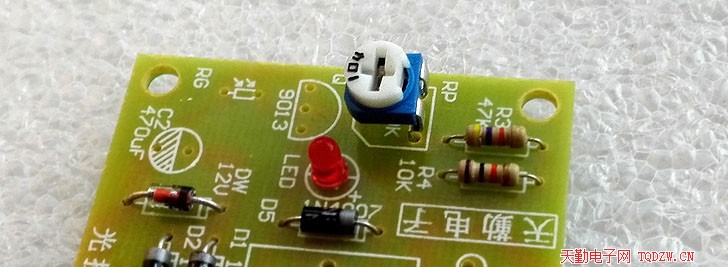

4、焊接可调电阻RP,这个器件是用来调节灵敏度的

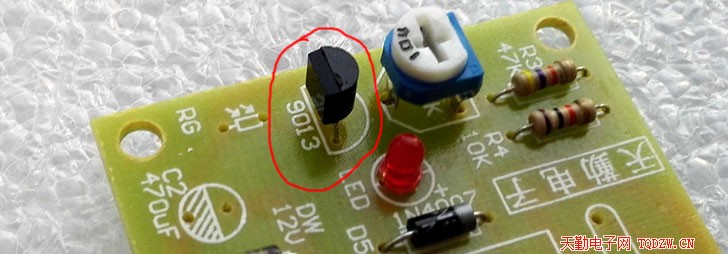

5、焊接继电器的驱动三极管9013

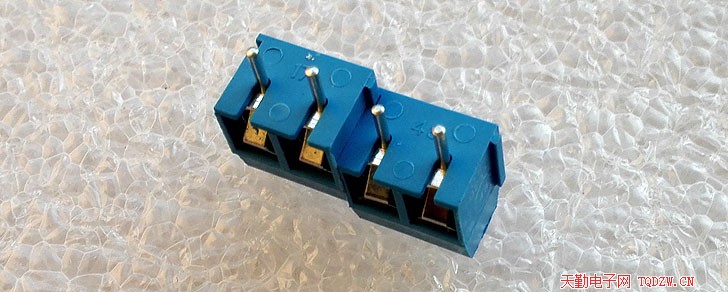

6、先将两只接线座扣在一块

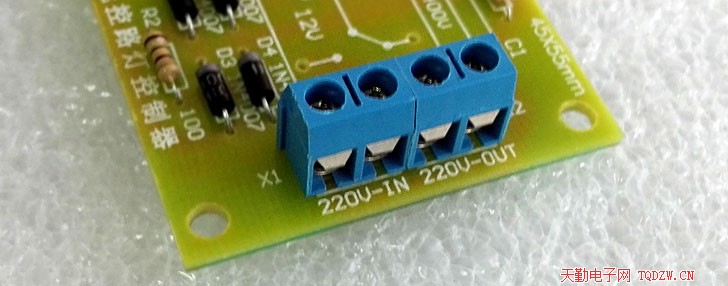

7、再插在电路板上焊接

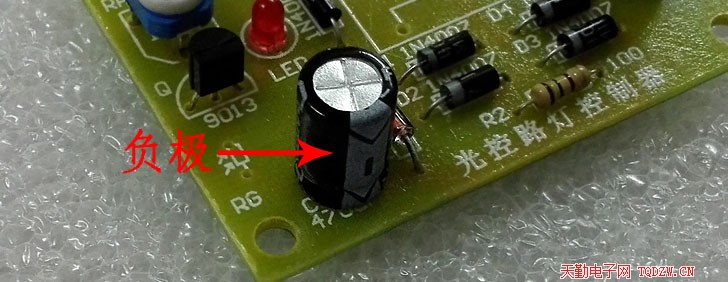

8、焊接电解电容,注意极性不能装反

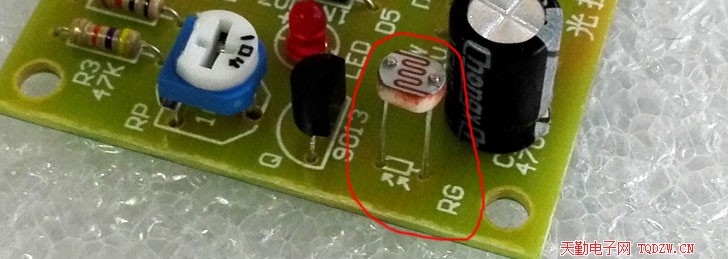

9、焊接光敏电阻RG

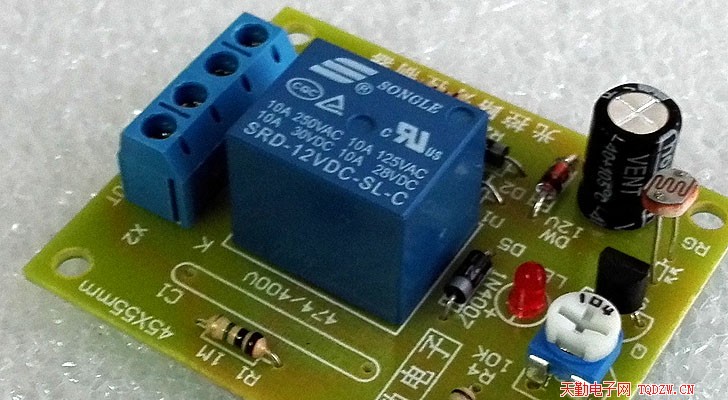

10、焊接继电器

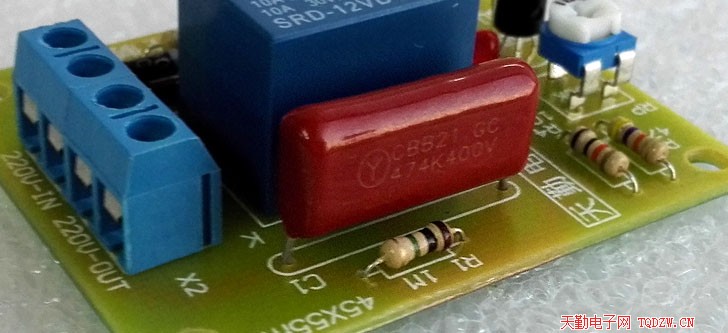

11、焊接降压电容C1

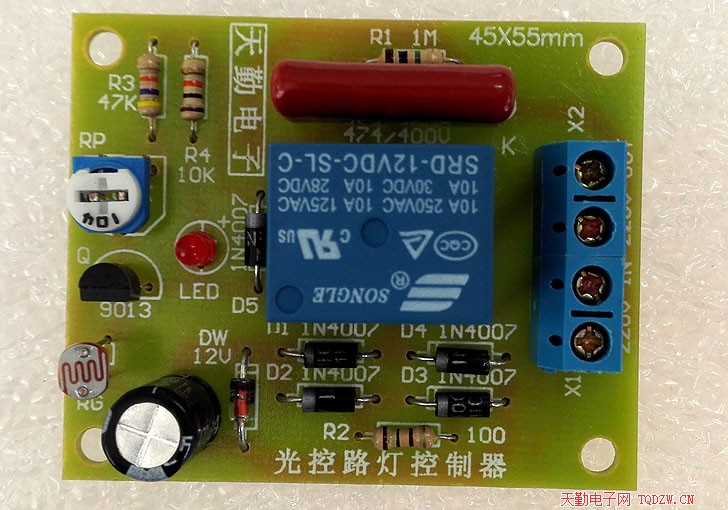

12、这是全部焊好的样子

13、再来一张反面的照片

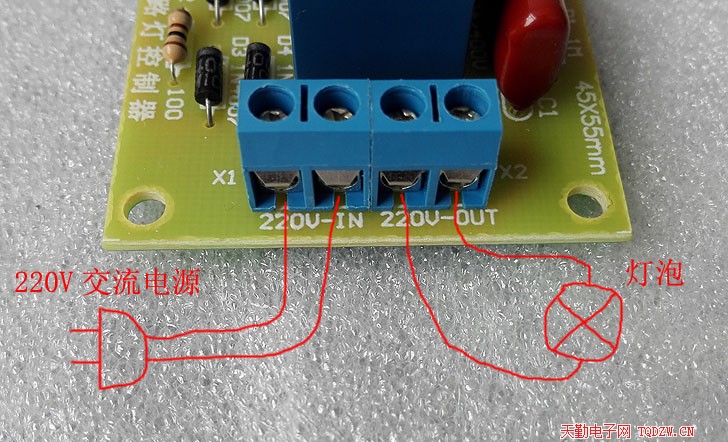

14、电路接线图,在220V-IN接入220V交流电源,220V-OUT接上灯泡等用电器,通电测试,通电时要注意底板带电,不能触摸电路板的任何器件
