光控小夜灯套件焊接教程

更新时间:2016-11-24 0:06:35    阅读:1824    分享此文章:
光控小夜灯套件是通过光敏电阻感应环境光线的强弱来控制LED的发光强度,实现白天自动关闭,夜晚自动打开的功能。

1、焊接电阻、二极管1N4007和12V稳压管

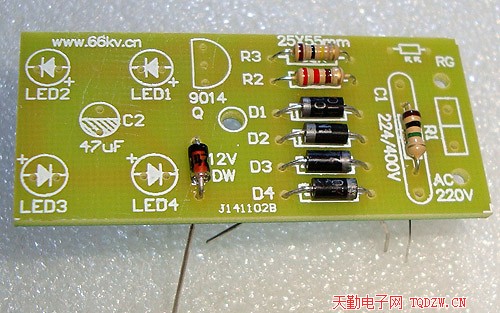

2、把上述元件全部对号入座后开始焊接

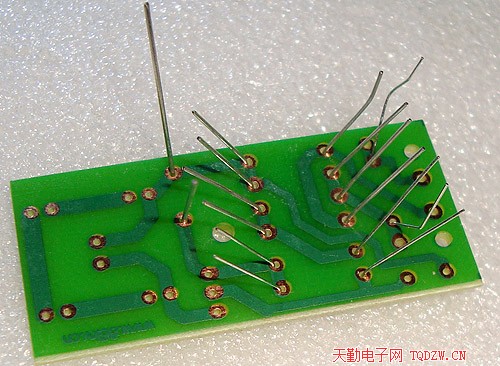

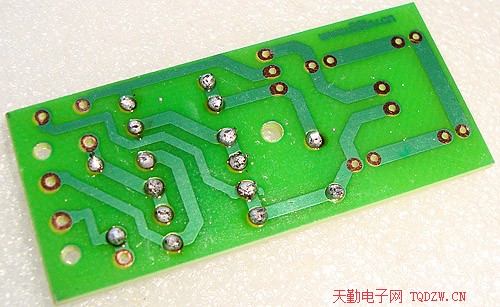

3、焊好后减掉多余的引脚,焊接其他元件时也是如此

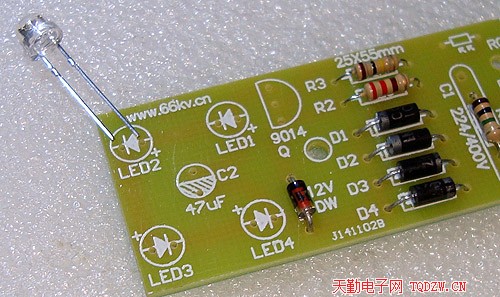

4、焊接发光二极管,注意其极性长脚为正极,由于发光二极管在电路中是串联的,有一只焊错全部都会不亮

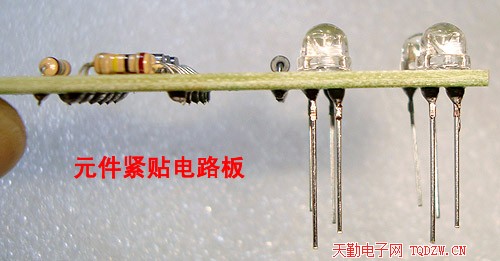

5、再来看看侧面,所有元件都紧贴电路板焊接

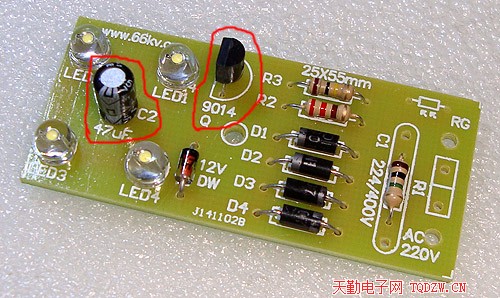

6、焊接电解电容和三极管,电解电容阴影部分为负极

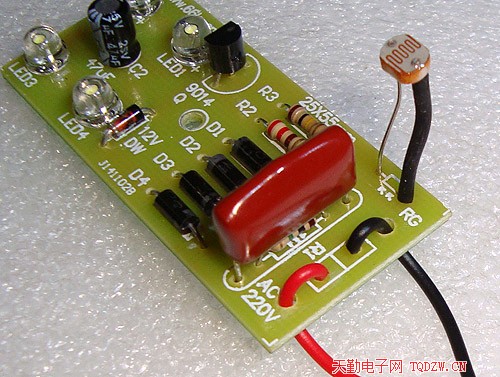

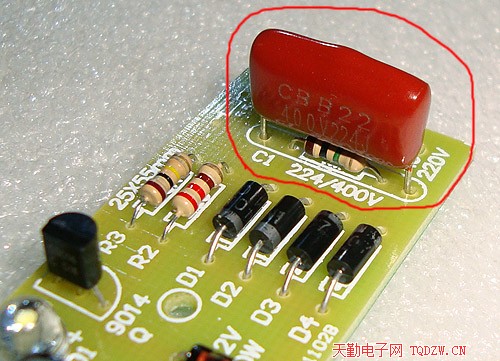

7、焊接CBB电容(聚丙烯电容),红色体积最大的那只,电容容量为224,就是0.22μF

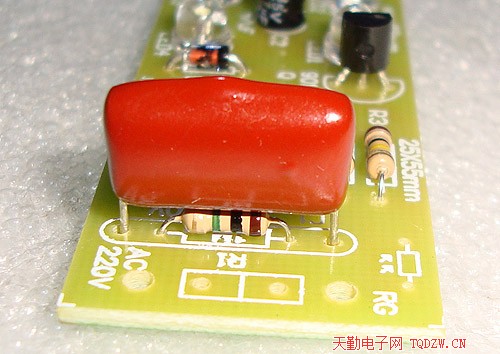

8、这个电容下面是它的放电电阻,小夜灯断电后,此电容存有一定的高电压,用放电电阻释放掉,以确保安全

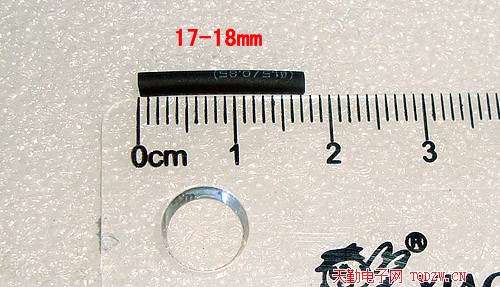

9、在元件包里面找到热缩管,截取17-18厘米备用,这一步是为焊接光敏电阻做准备

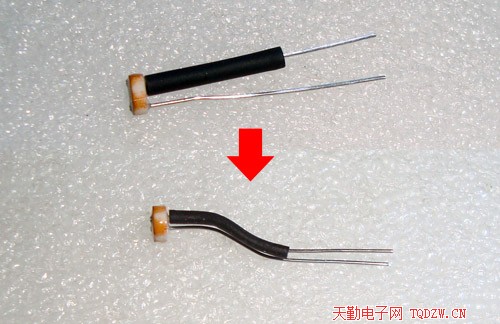

10、将热缩管套在光敏电阻的一只引脚上面,加热,使其缩小,然后把光面电阻的引脚弯成如图形状

11、安装光敏电阻,如下图示,热缩管有两个作用,一是防止光敏电阻两个引脚短路,另一个作用是限制光敏电阻的高度

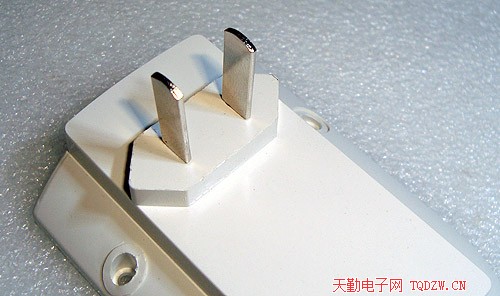

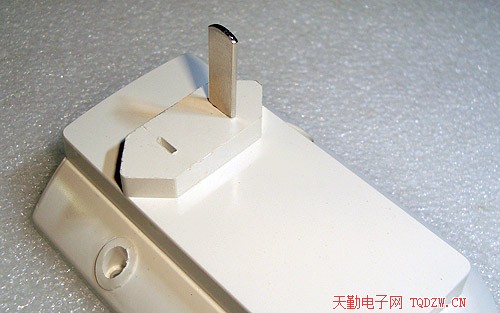

12、安装电源插片,如安装困难,可以用电烙铁对电源插片适当加热

13、安装好的样子

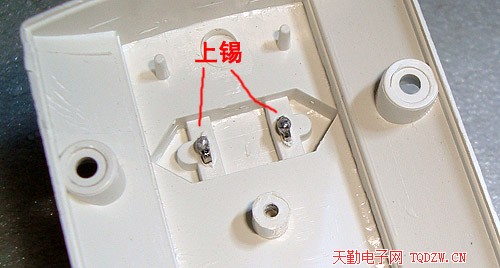

14、给电源插片上锡,上锡后才能焊线

15、焊接电源线,电源线的颜色随机,也不用区分正负极

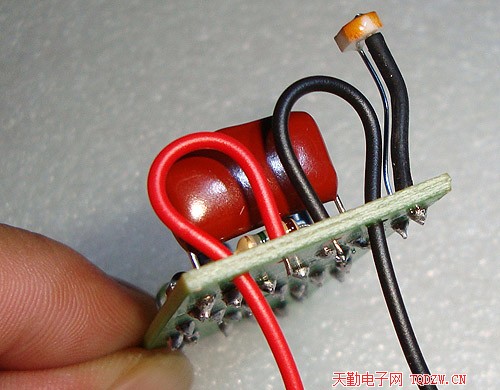

16、如图这样,将电源线从电路板的小孔中穿出

17、再来一张全部焊好的电路板照片

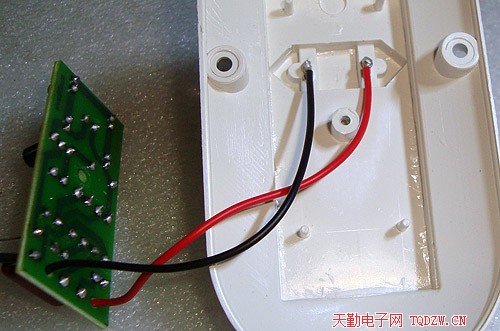

18、将电路板上的两根电源线焊在电源插片上面,不用区分正负极

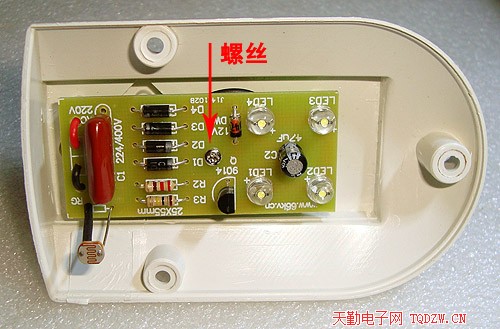

19、安装电路板,上紧螺丝

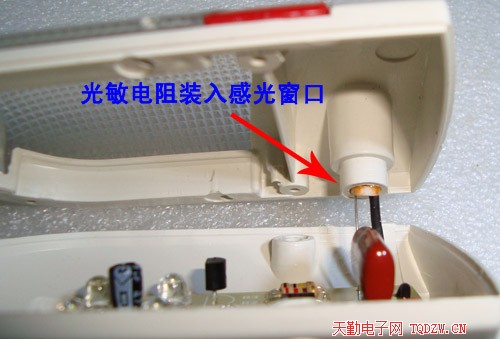

20、安装前壳,注意光敏电阻要伸进前壳的窗口中

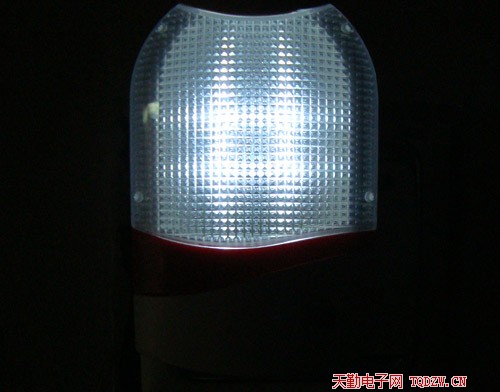

21、通电测试
