简易无线话筒套件焊接教程

更新时间:2018-8-1 13:05:23    阅读:117
本电路发射频率约90-105MHz,接收设备采用普通调频收音机,电路工作电压:DC 3V-6V,发射距离约为十至几十米,焊接教程如下:

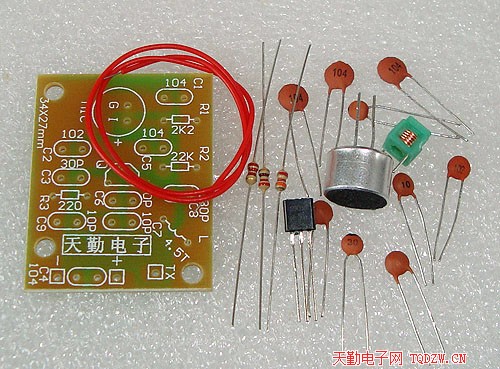

1、对照元件清单,检查元件数量,无误后再焊接。

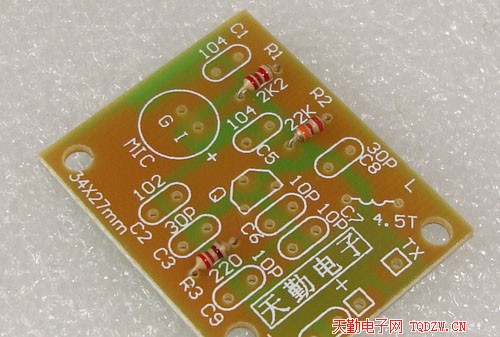

2、首先焊接电阻元件,电阻值可以用万用表测量,也可以看电阻的色环,红红宗金是220欧,红红红金是2.2K欧,红红橙金是22K欧。

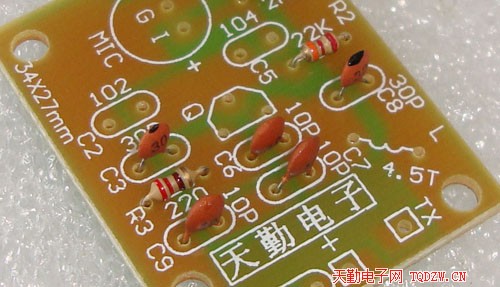

3、焊接30P和10P的瓷片电容。

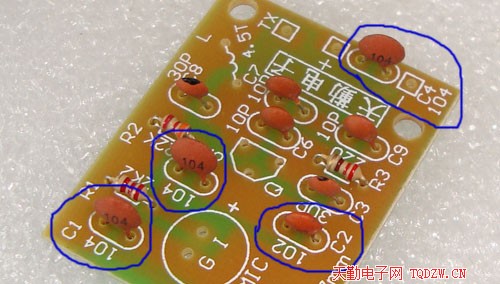

4、焊接104和102的瓷片电容。

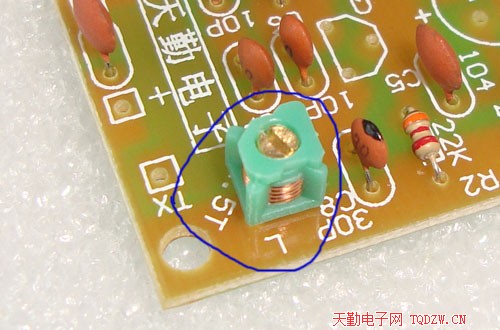

5、焊接可调电感,电感中间的螺丝是可以微调的,用于调整发射频率。

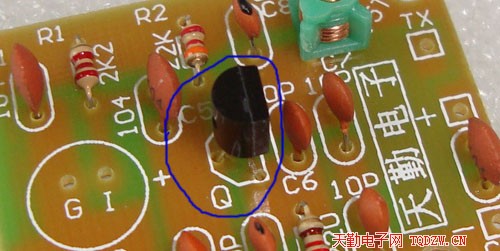

6、焊接三极管9018。

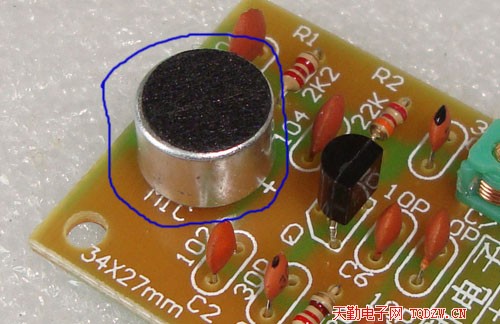

7、焊接驻极体话筒,驻极体话筒是有极性的,不能装反。

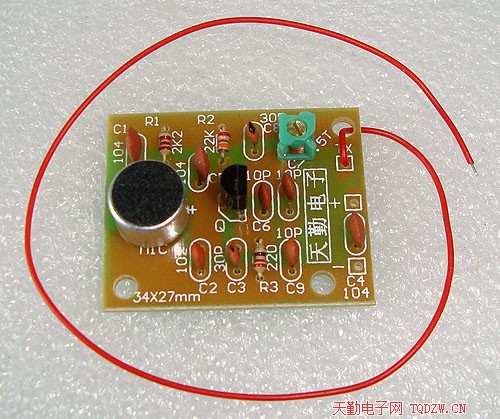

8、焊接天线,用一根导线作为天线,天线不宜太长。

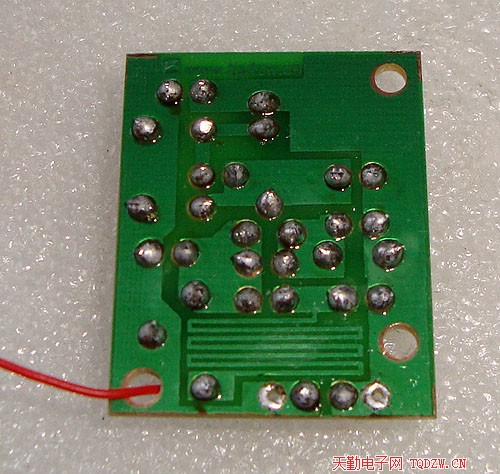

9、这是电路板背面的样子。

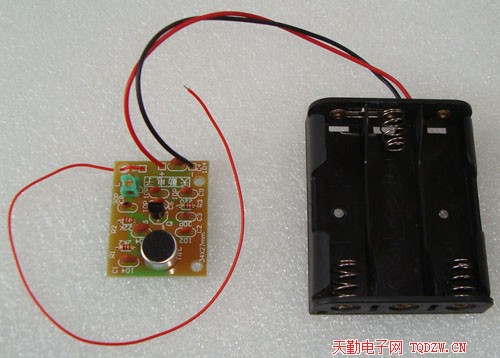

10、连接电池盒,套件中无电池盒,需要自备或另购,也可以用其他的电源供电。

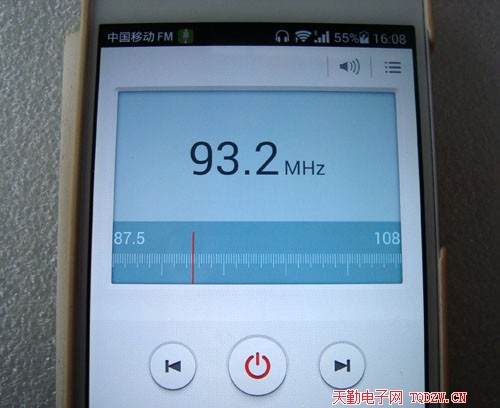

11、用手机或者其他的具有调频收音机功能的设备将频率调到90—105MHz的任一频率,要避开当地电台,然后调整无线话筒的可调电感L,使调频收音机能收到信号,然后细调收音机频率,使声音清晰,这样就调整好了,电路没有晶振等器件稳频,用手接触电路板或者天线,频率会发生偏移,这是由于分布电容造成的,是正常现象。
