四位数字钟套件焊接教程

更新时间:2018-7-31 16:11:07    阅读:248    分享此文章:
本套件是由STC11F02单片机和时钟数码管组成的四位数字钟,单片机程序已写好,具有2路可独立设定的闹铃时间,有整点报时功能、部分整点报时功能、时间快慢的修正功能。可以用于电子专业教学实训、考试、竞赛等用途,也可以用于单片机编程竞赛、实训、考试等,电路比较简单,组装容易,成功率很高。焊接教程如下:

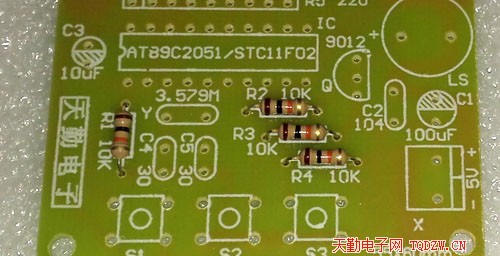

1、焊接四只10K的电阻

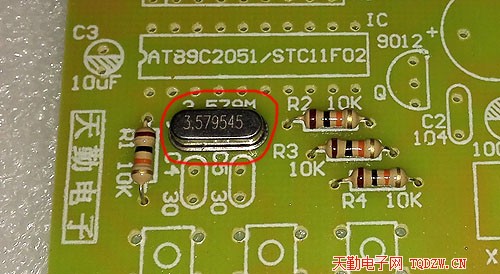

2、焊接晶振

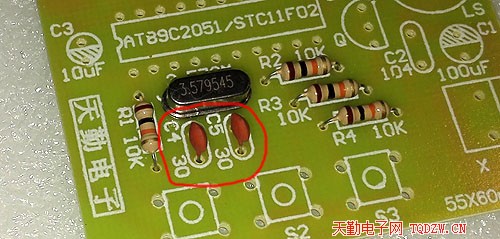

3、焊接晶振的负载电容C4、C5

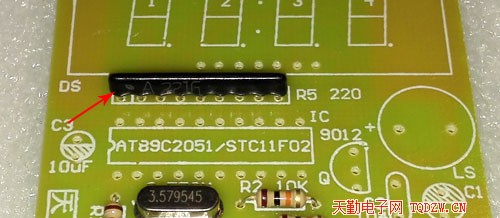

4、焊接电阻排,注意方向,不能装反

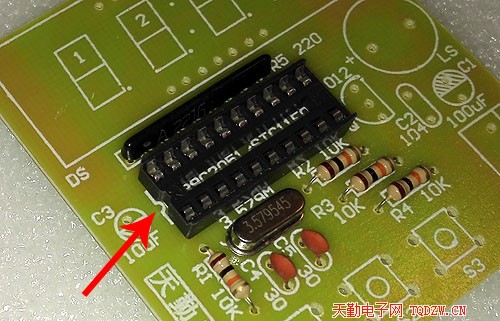

5、焊接集成电路插座,注意缺口的方向

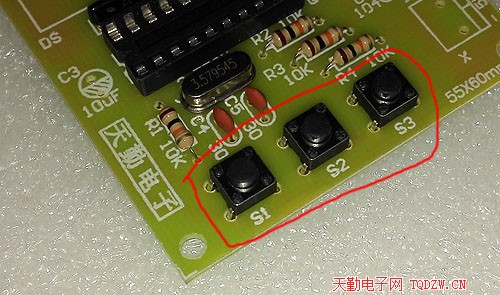

6、焊接S1、S2、S3三只轻触开关,S1是复位按钮,S2是状态调整按钮,S3用于每个状态的参数调整

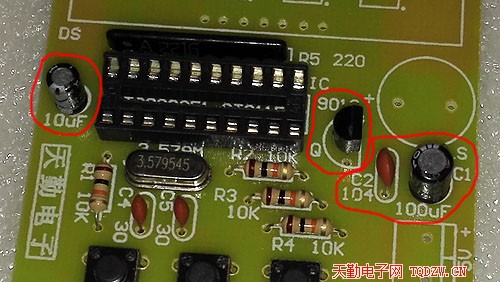

7、焊接电容C1、C2、C3,三极管Q

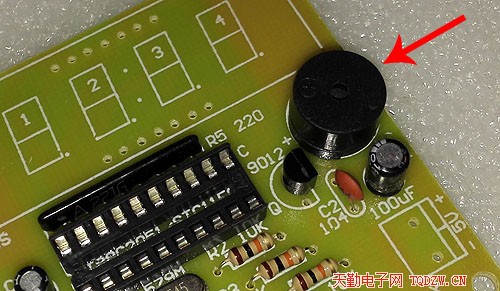

8、焊接蜂鸣器

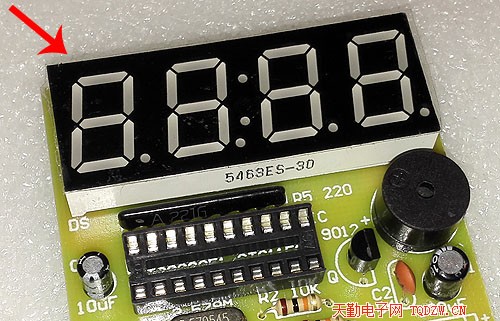

9、焊接四位数码管

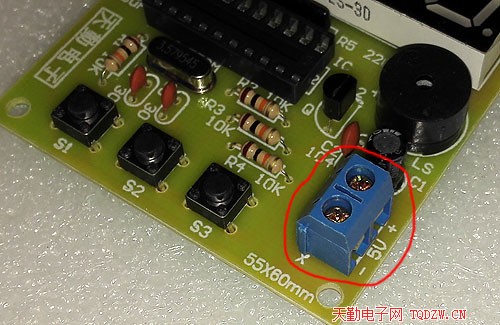

10、焊接接线座

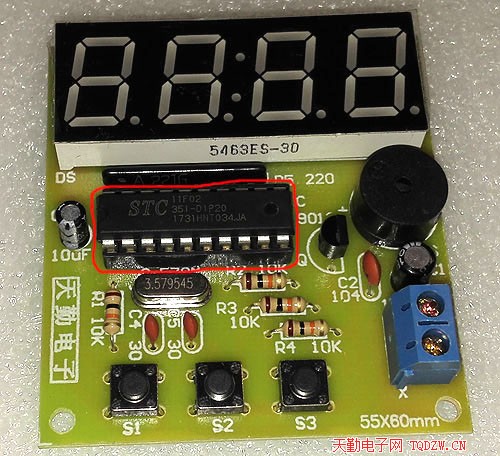

11、安装单片机

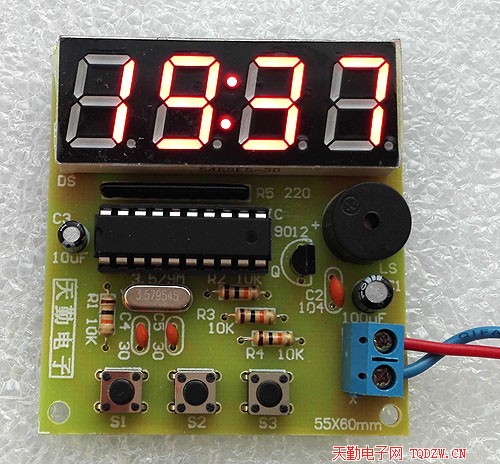

12、通电测试
