USB灯套件焊接教程

更新时间:2018-7-22 16:13:45    阅读:366    分享此文章:
USB灯套件是由贴片高亮LED组成,配有外壳、电源线和USB插头,可以用USB充电器或者充电宝供电;节能、省电、亮度高,可作为室内照明灯、野营灯、地摊灯、床头灯等。

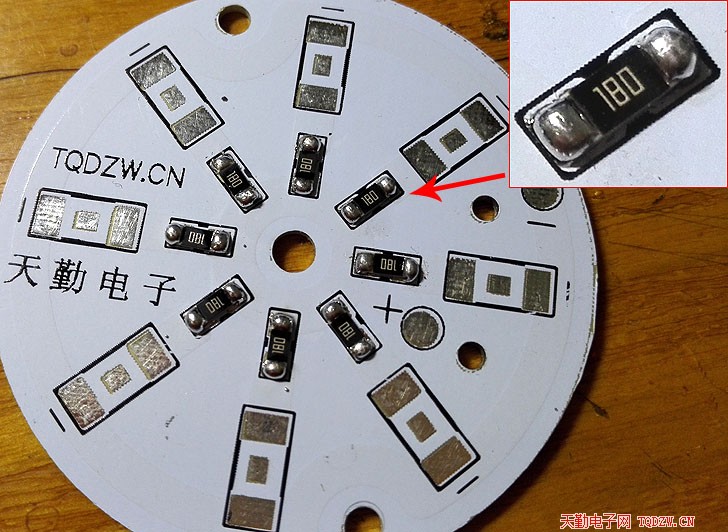

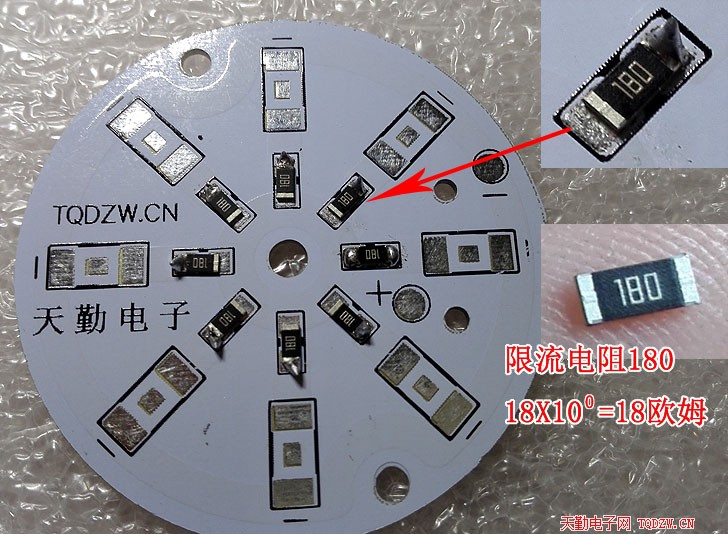

1、首先焊接限流电阻的一端焊点,目的是为了固定电阻,从图上看,焊点不光滑有毛刺,另一端先空着

2、所有的电阻一端都焊好了以后,再焊接另一端,然后再回过头来重焊先焊接的那一端,使焊点光滑无毛刺

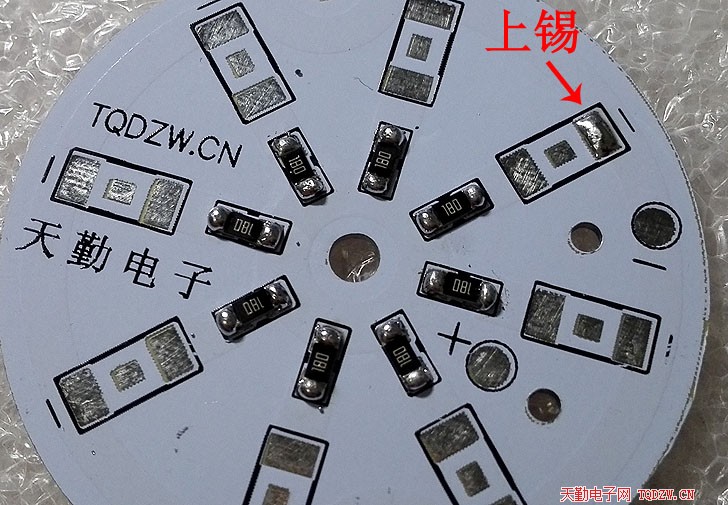

3、焊好电阻后,准备焊接LED,LED的引脚短,更难焊接,焊接前先给LED一端焊盘上锡,另一端不要上锡

4、开始焊接LED,先焊接上锡的这一端,再焊接不上锡的一端,LED有正负极,一定不要装错了,一旦焊接上,再拆下来就难了

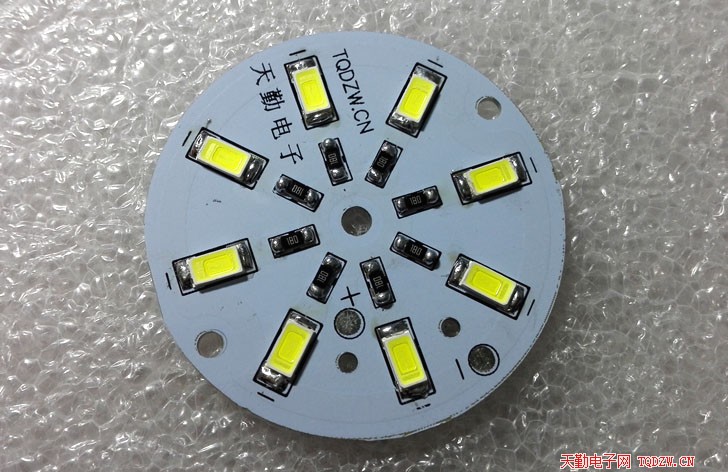

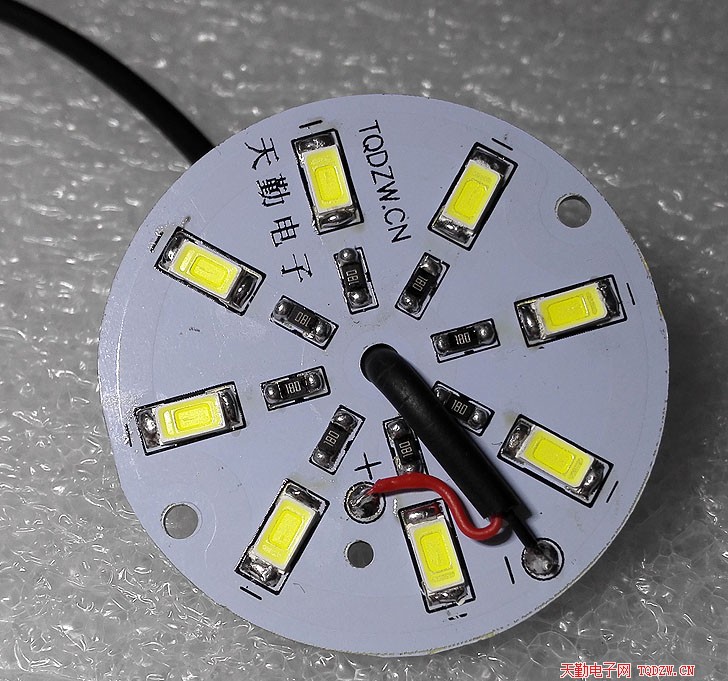

5、电阻和LED全部焊好的样子

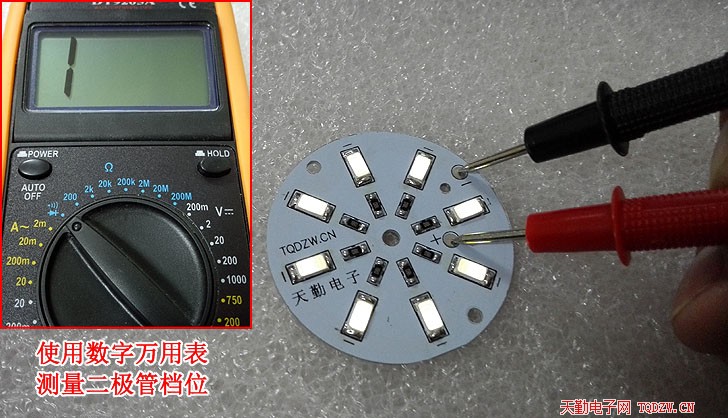

6、使用万用表测试,把万用表调到测量二极管的档位,表笔接触灯板的正负极端,8只LED都会被点亮(微亮),如果有不亮的LED,要检查焊接是否良好,LED或电阻是否损坏,套件中有备用的LED和电阻可供更换

7、导线除去绝缘皮然后上锡备用

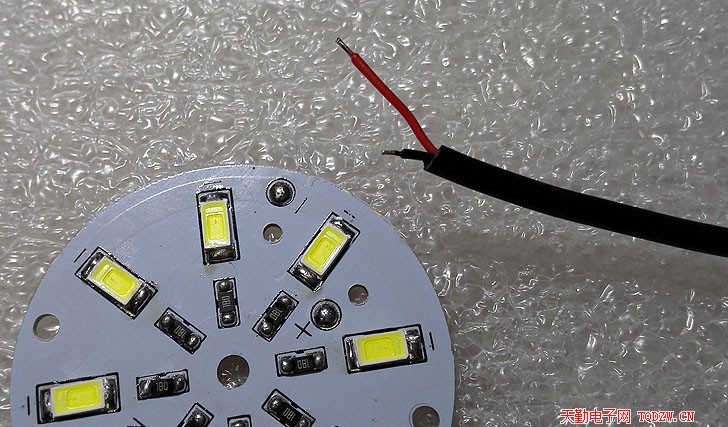

8、把导线焊接在灯板的正负极端,红色接正极,黑色接负极

9、导线穿过灯板的中间小孔,这是灯板反面的样子

10、导线穿过灯壳

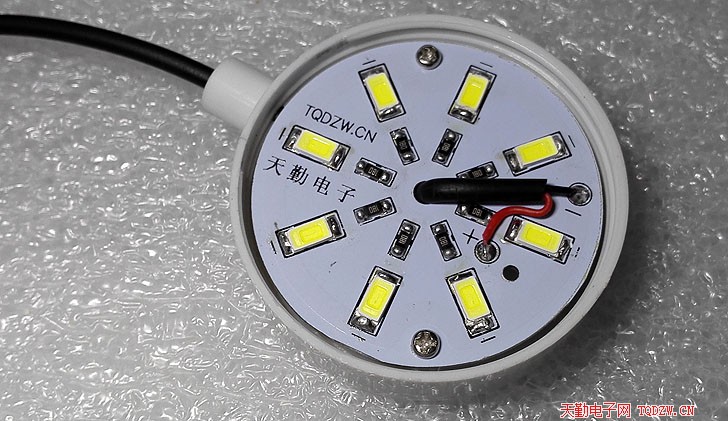

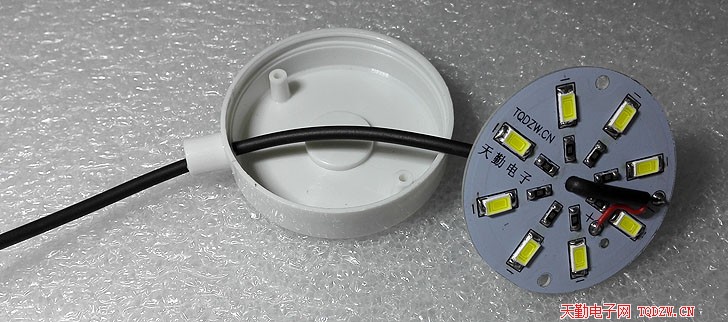

11、安装灯板,用螺丝固定

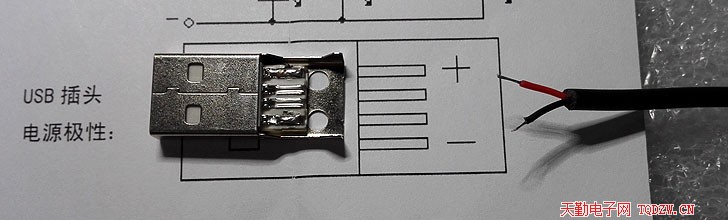

12、准备焊接USB插头,USB插头的焊点和导线都要先上锡

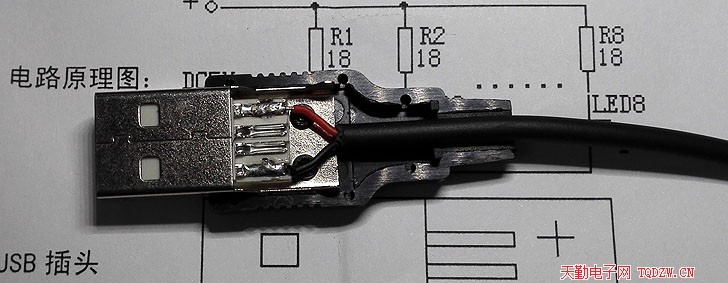

13、焊接USB插头

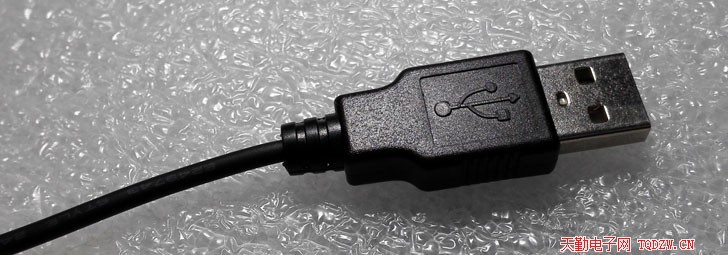

14、焊好后装上USB插头的外壳

15、通电测试

16、装上磁铁,磁铁用于把USB灯固定在某一铁质物体上面,比如宿舍的双层床

17、装上灯罩

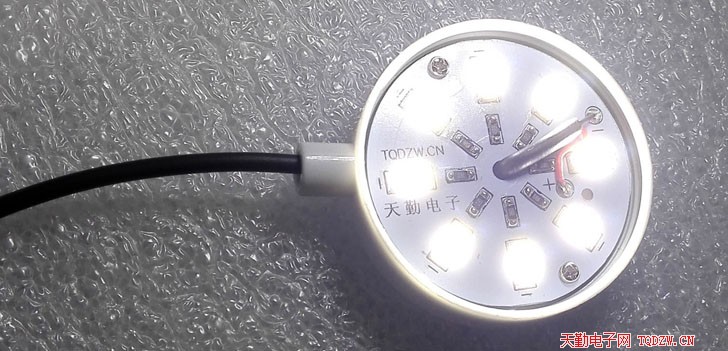

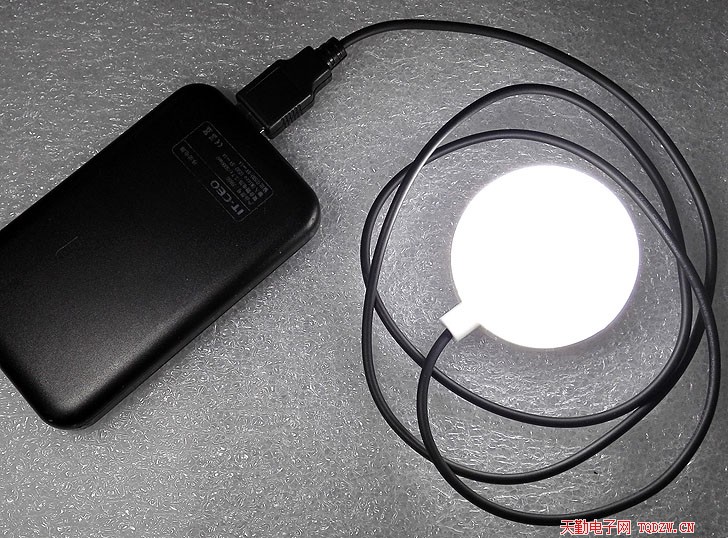

18、通电效果,USB灯可以用充电宝、手机充电器等有USB接口的电源供电
