555单稳态触发器套件焊接教程

更新时间:2018-7-21 17:47:47    阅读:440
本套件是由NE555组成的单稳态触发器,按一下按键LED点亮,经过几秒钟后熄灭,主要用于数字电路教学,焊接教程如下:

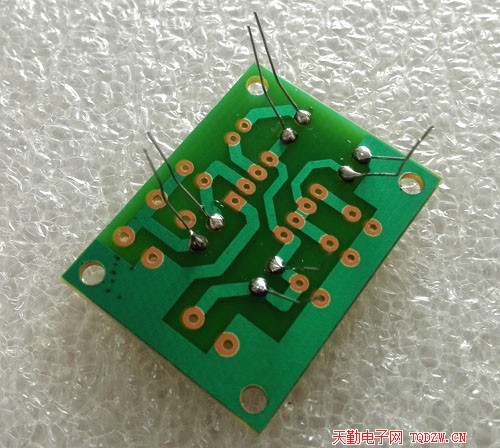

1、焊接4只电阻

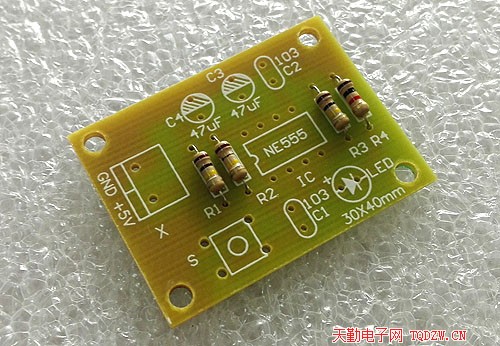

2、电阻焊好的样子,3只100K的,1只1K的

3、焊接轻触开关S,要紧贴电路板

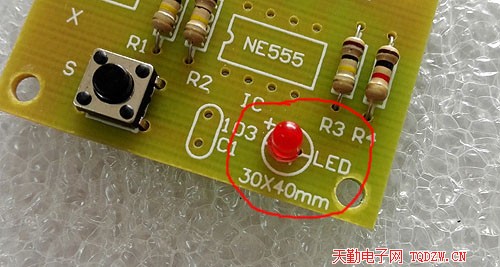

4、焊接发光二极管,焊接时要注意正负极,一般长脚为正极

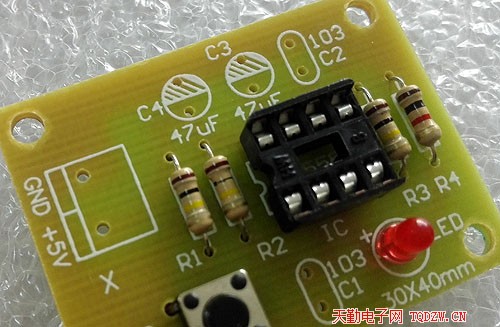

5、焊接集成电路插座,其缺口方向要与电路板的字符相一致

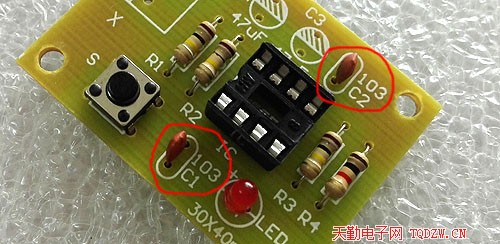

6、焊接两只瓷片电容C1和C2,瓷片电容是无极性的

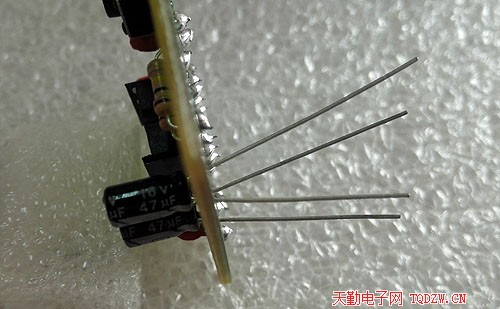

7、焊接电解电容C3和C4,长脚为正极

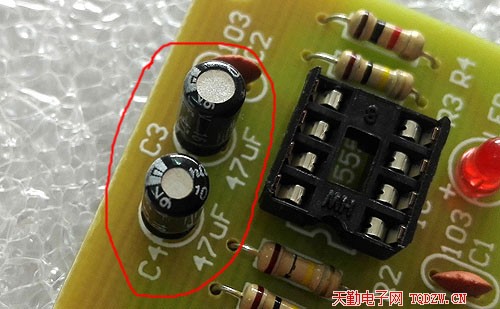

8、电解电容焊好的样子

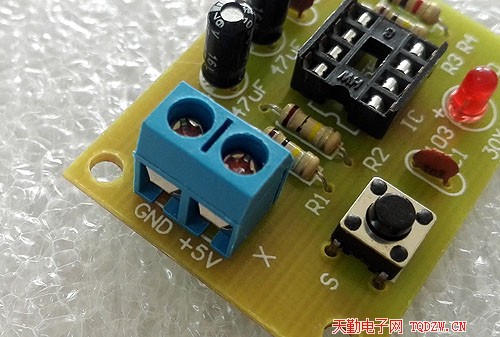

9、焊接接线座,紧贴电路板焊接,用螺丝刀拧松接线座内的螺丝,可以将外部的电源线压在接线座对应的线孔内

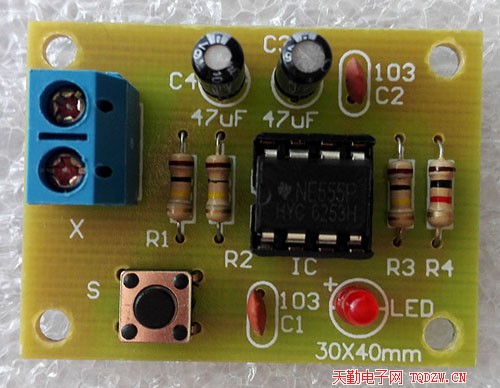

10、最后,这是全部焊好的样子

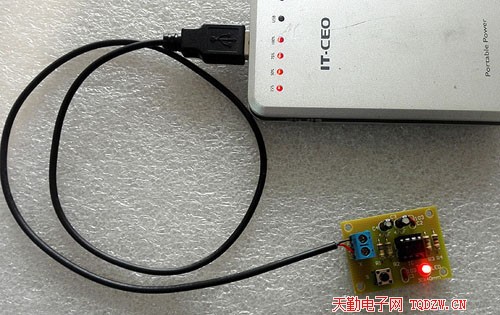

11、通电测试,接通5V电源后,按一下按键LED点亮,经过几秒钟后熄灭
