多功能六位数字钟套件焊接教程

更新时间:2018-2-9 22:45:12    阅读:1436    分享此文章:
多功能六位数字钟套件采用STC11F02单片机为控制芯片,程序已写好,显示部分主要器件为2为共阳红色数码管,驱动采用PNP型三极管,各端口配有限流电阻,冒号部分采用4只3mm的红色发光二级管,有时钟功能、闹钟功能、倒计时功能、秒表功能、计数器功能。焊接教程如下:

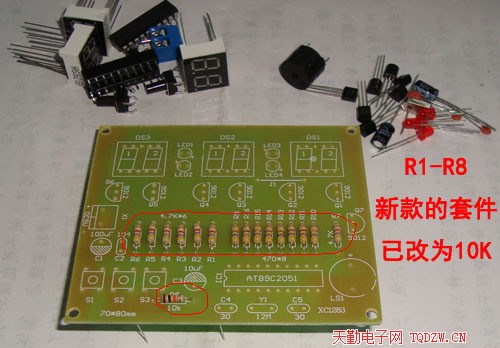

1、首先焊接电阻这样的小元件,新款的R1-R8为10K,R9-R16为470

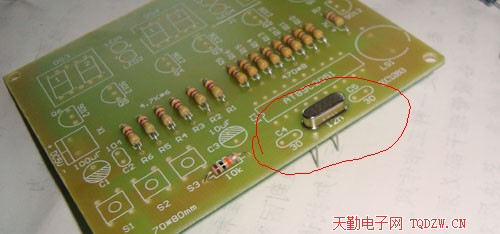

2、焊接12MHz的晶振,晶振要紧贴电路板焊接,晶振是决定数字钟准确度的关键部件

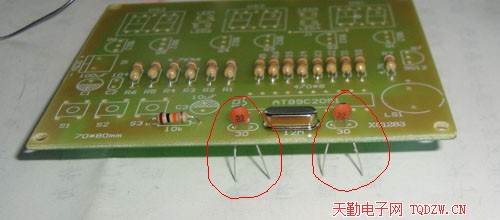

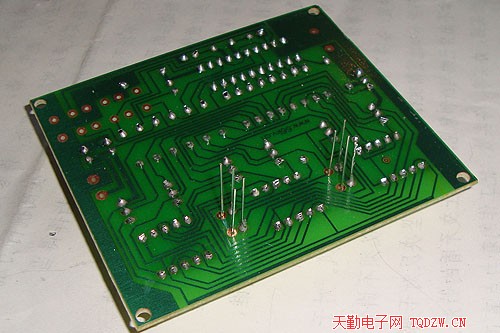

3、焊接晶振的负载电容(30P)

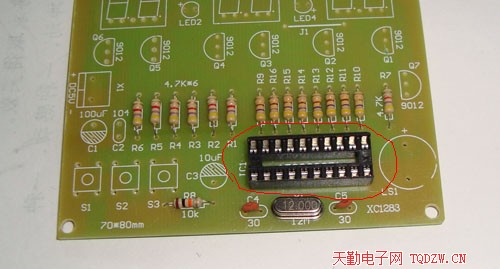

4、焊接集成电路插座,缺口的方向不要弄反了

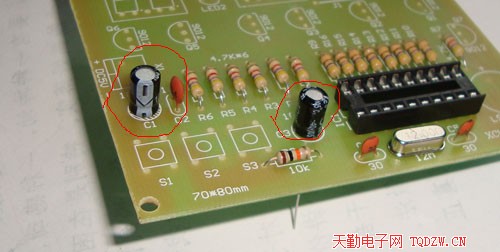

5、焊接两只电解电容和一只104(0.01uF)的瓷片电容,电解电容要注意正负极

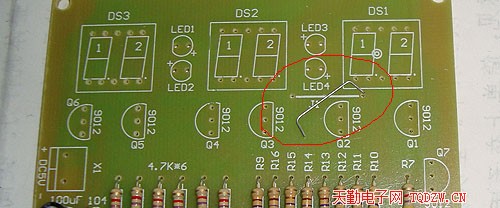

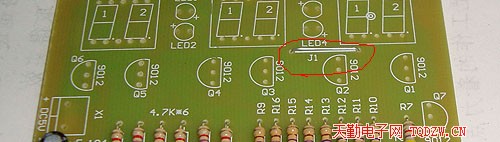

6、焊接跨线J1,找一个剪下的电解电容引脚,先折弯,再焊接

7、焊好后的跨线J1

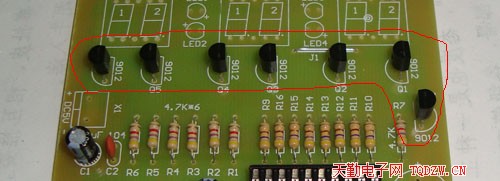

8、焊接三极管9012,要注意方向

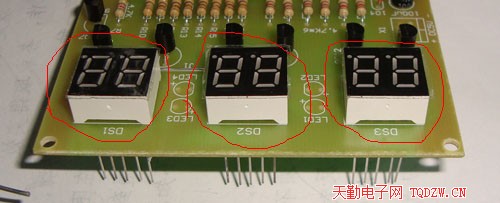

9、焊接三只数码管,不要装反了,由于引脚比较多挨的比较近,焊接后剪脚时要特别注意不要多个引脚一块剪断,以免用力不均,造成焊盘断裂(7段数码显示不全故障,大多数都是由于这个原因造成的)

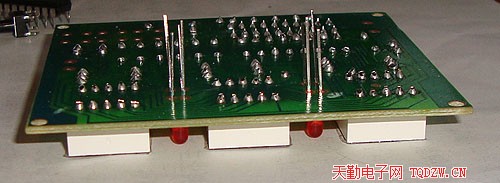

10、焊接4只发光二极管,发光二极管和数码管在同一平面上,现在发光二极管上配了间隔座,更容易焊接

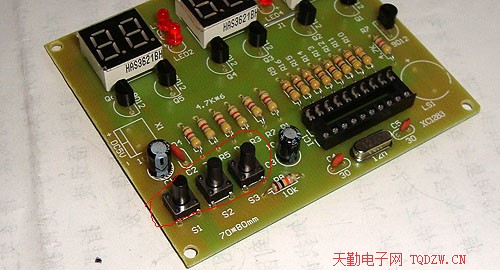

11、焊接三只按键

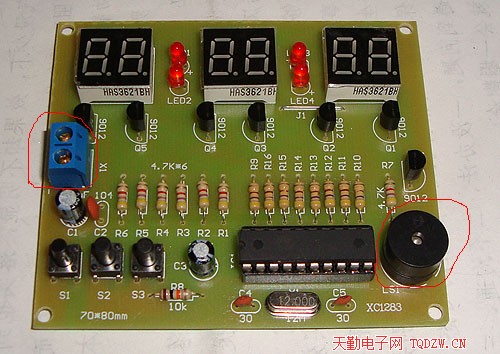

12、焊接接线座和蜂鸣器,蜂鸣器有正负极,最后装上单片机STC11F02

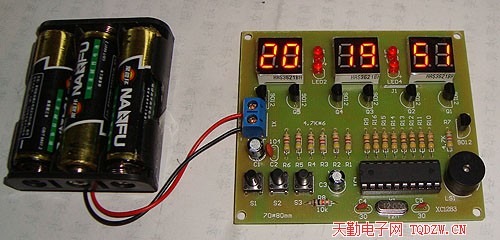

13、接上三节5号电池盒,通电试验(套件中不包含电池盒和电池)

14、以上是老款的多功能六位数字钟焊接教程,新款的和老款的基本一样,只是电阻参数改了一下,新款的如下图
