迎宾器套件焊接教程

更新时间:2016/11/22 22:54:24    阅读:12175
迎宾器套件采用光敏电阻传感器感受环境光线变化,而触发语音芯片,发出“叮咚,欢迎光临!”声音。由于外壳和语音芯片的变化,做了三款焊接教程。

以下是最新版的迎宾器焊接教程:(贴片语音芯片)

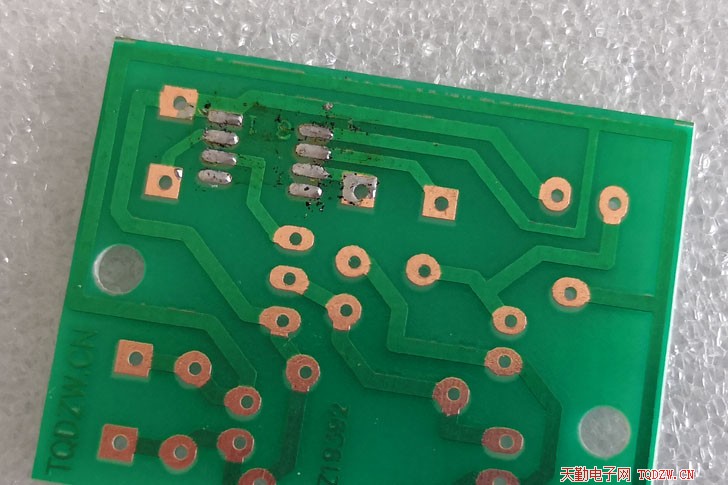

1、首先焊接语音芯片,可以采用手工电烙铁焊接,焊接前,焊盘上锡

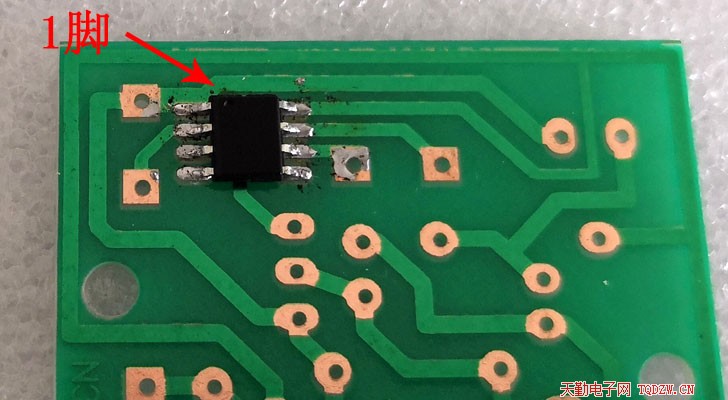

2、焊接语音芯片,要注意1脚的方向

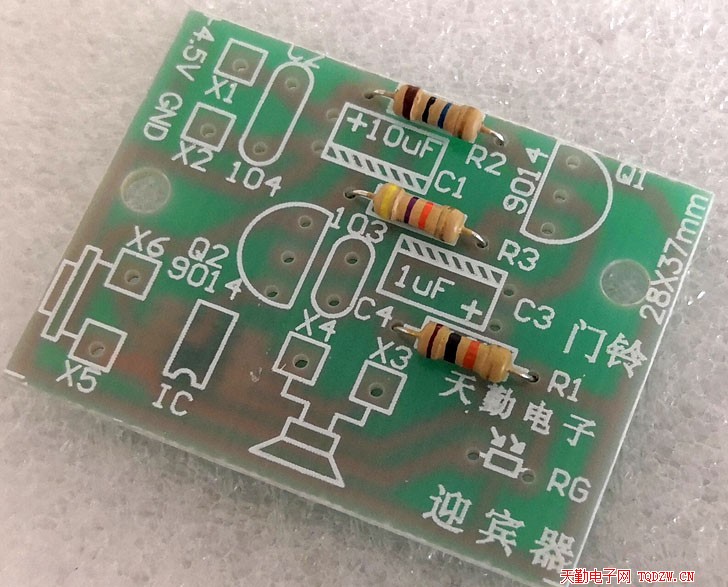

3、焊接三只电阻,电阻无极性,焊接时看清楚阻值不能错

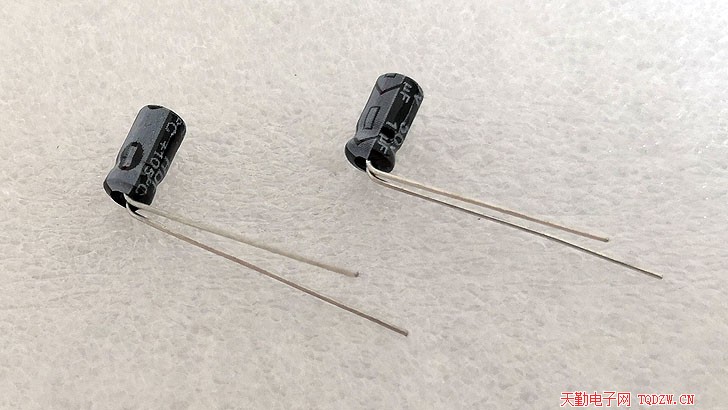

4、处理两只电解电容的引脚,如图示

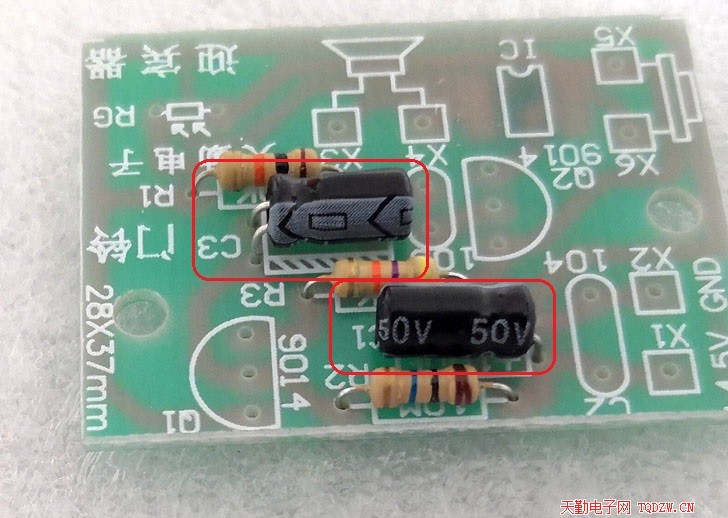

5、焊接两只电解电容,正负极性不要弄错了,长脚是正极,阴影部分是负极

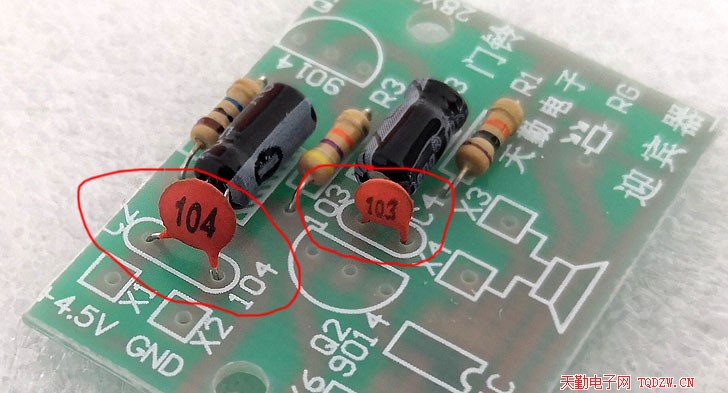

6、焊接两只瓷片电容,瓷片电容无极性

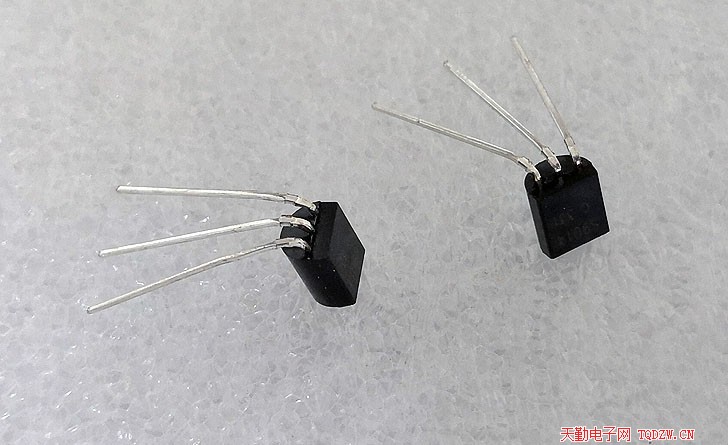

7、处理两只三极管的引脚,如图示

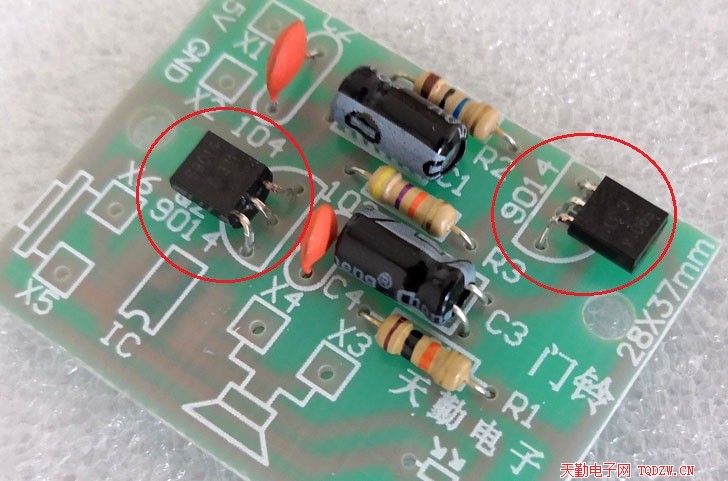

8、焊接三极管,两只三极管型号一样,都是NPN型三极管9014

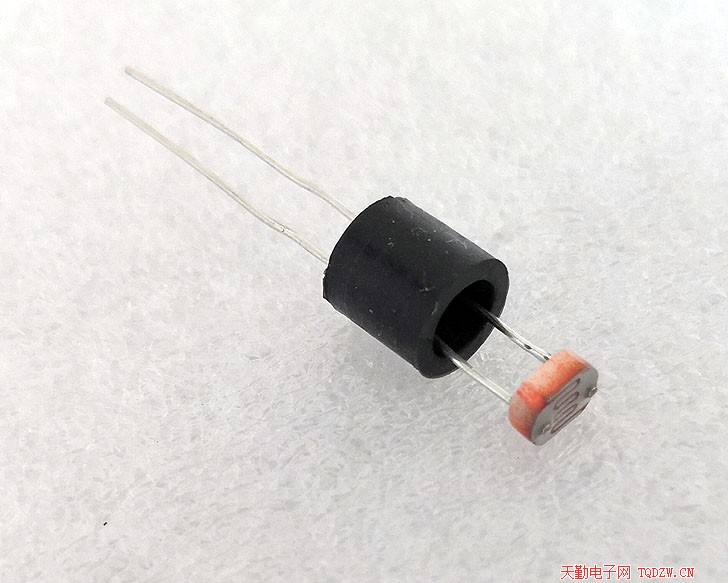

9、将光敏电阻装入套管中

10、光敏电阻紧贴电路板安装,不用区分正负极

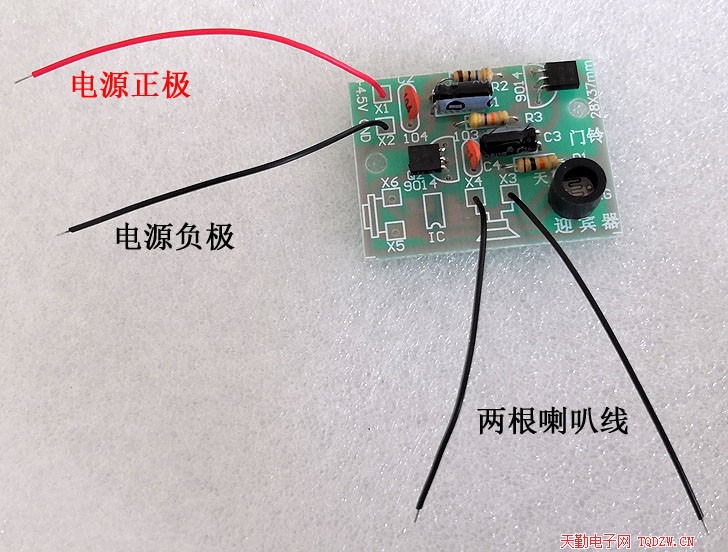

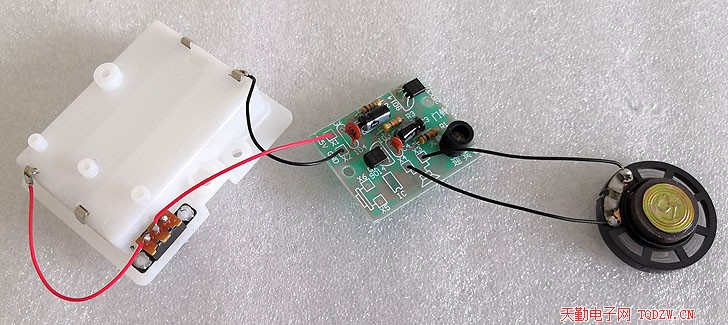

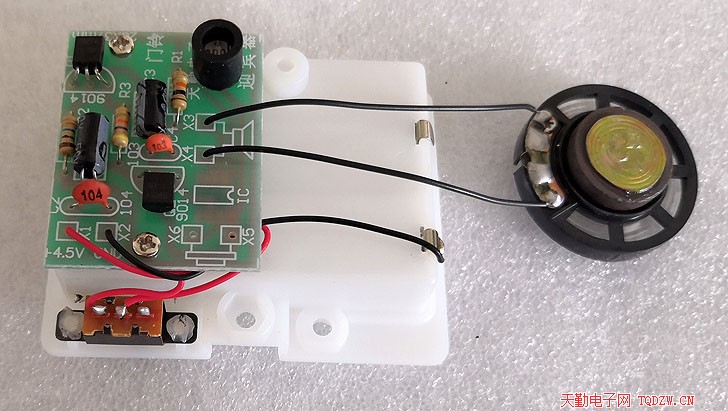

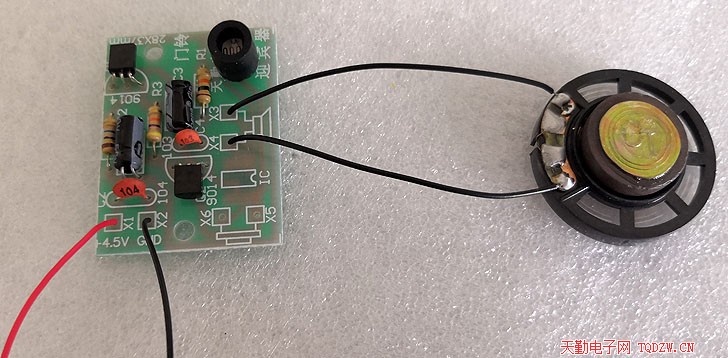

11、焊接电源引线和喇叭引线,如图示,X5、X6是预留给门铃用的,本套件用不到,不用焊接引线

12、焊接喇叭,喇叭线不用区分正负极,喇叭线的颜色随机使用

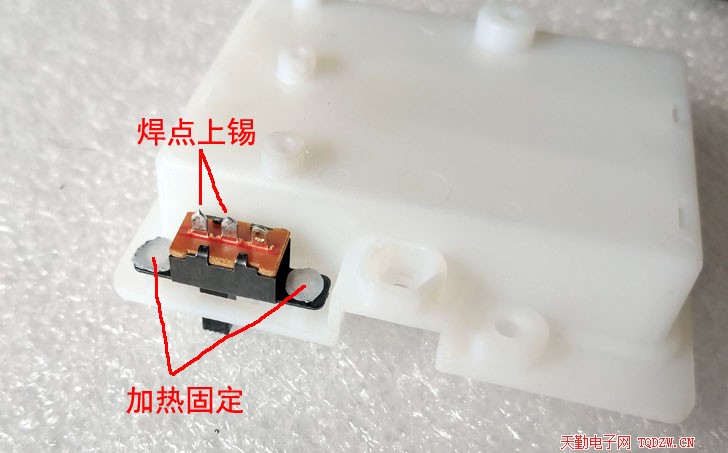

13、将开关装入后壳对应位置,可用电烙铁加热固定,焊点上锡备用

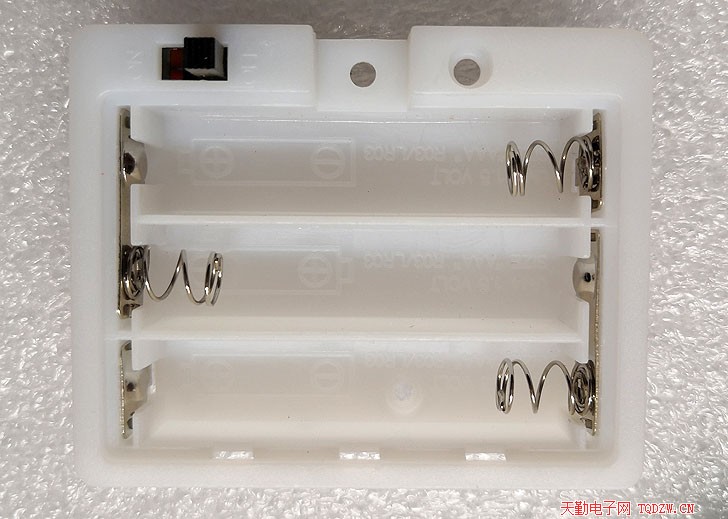

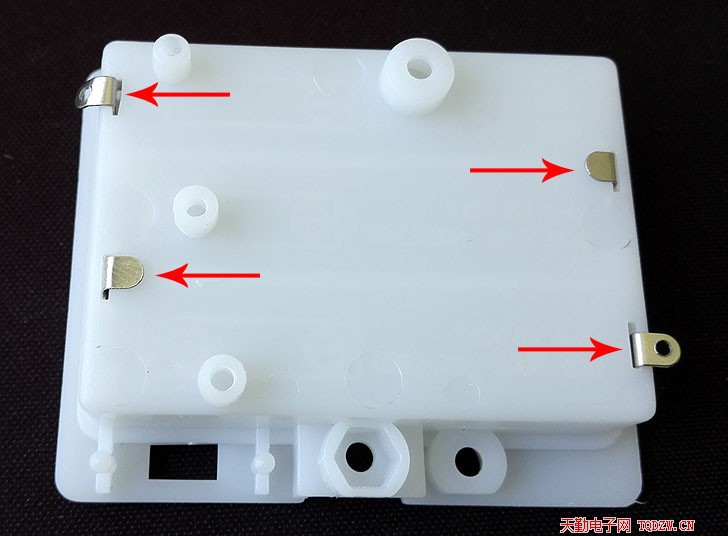

14、安装电池弹簧4件套,如图这样对号入座

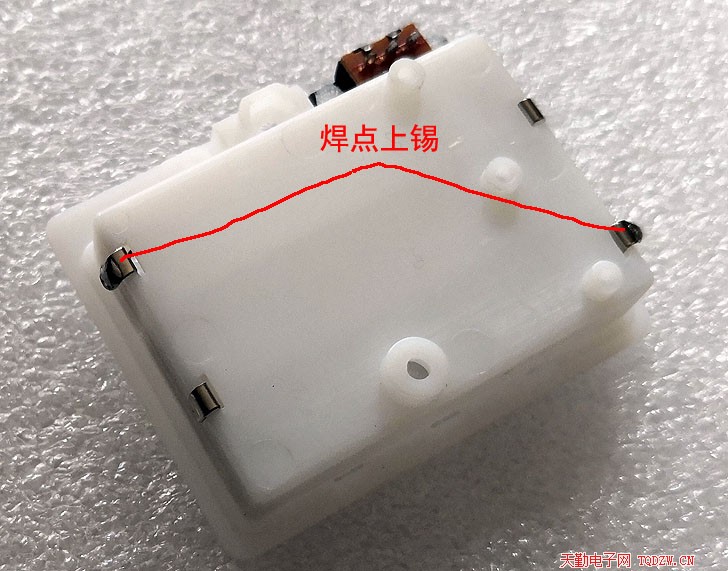

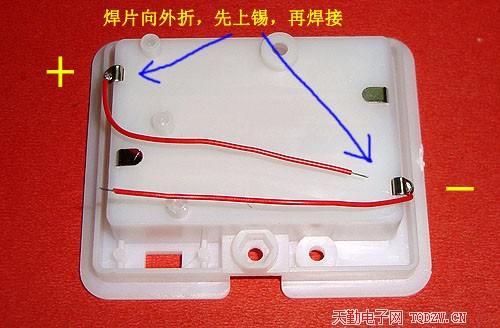

15、电池弹簧的焊片向外折,其中两处上锡备用

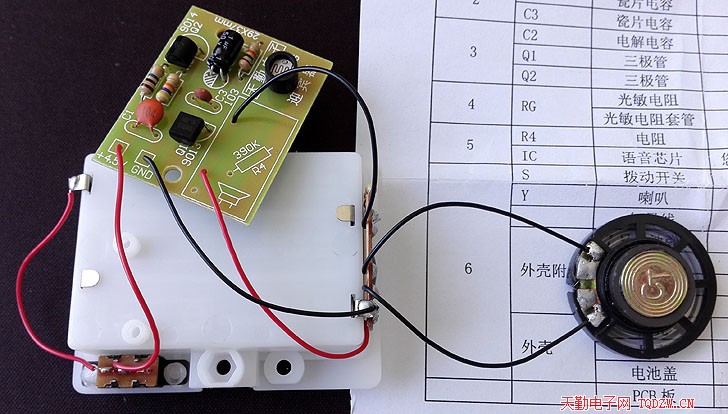

16、焊接电源线

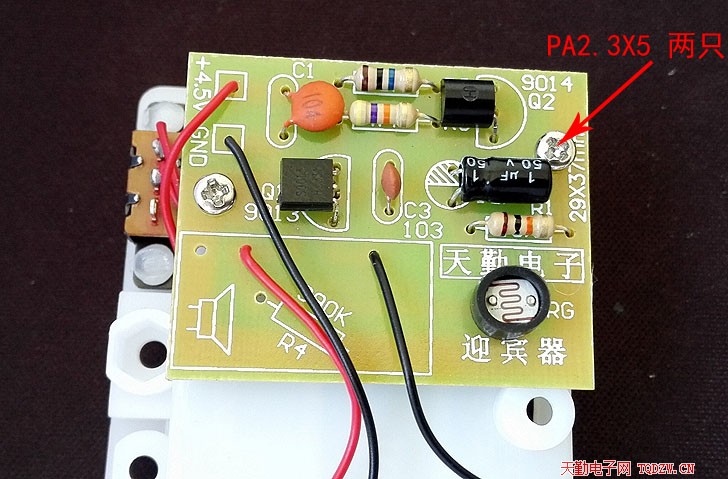

17、用两只PA2.3X5的螺丝固定电路板

18、喇叭装入前壳

19、盖上后壳,用两只PA2.5X8的螺丝固定

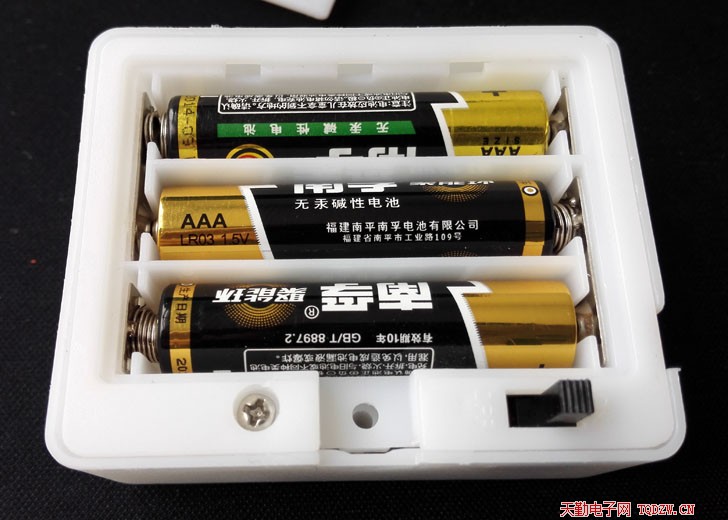

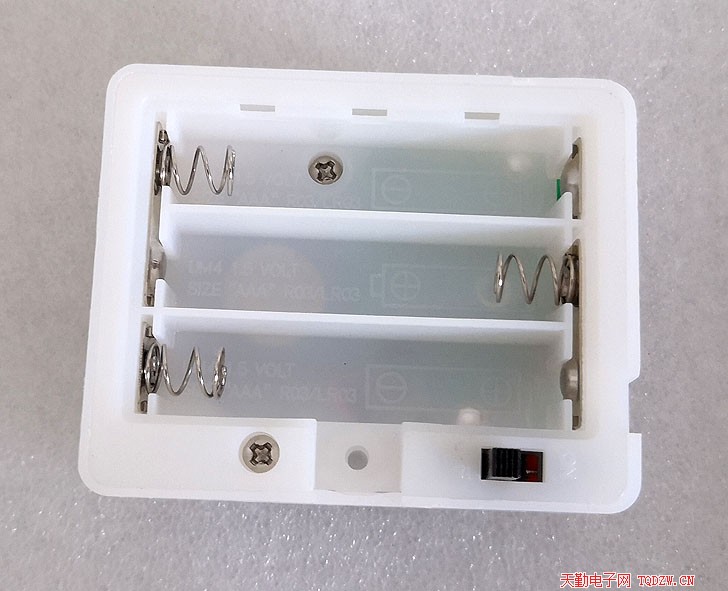

20、装入自备的三节7号电池,盖好电池盖,用PA2.5X12的螺丝固定

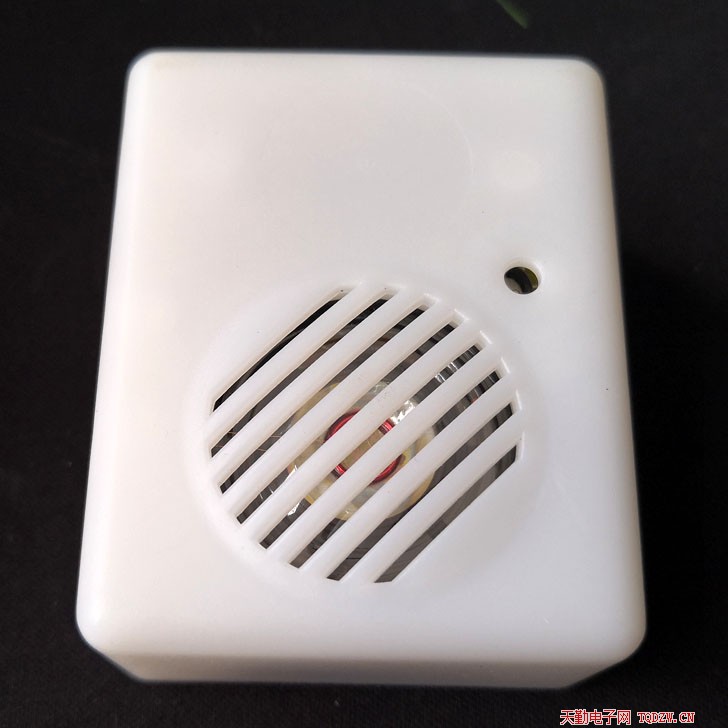

21、最后再来一张正面图片


以下是改版过的旧版的迎宾器焊接教程:(即将停售)

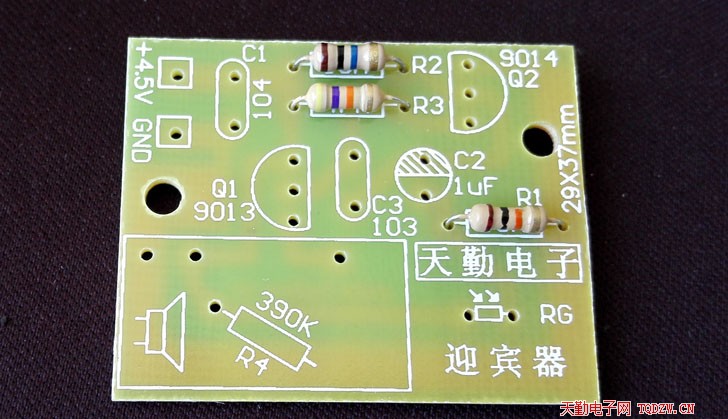

1、焊接三只电阻(R1、R2、R3)

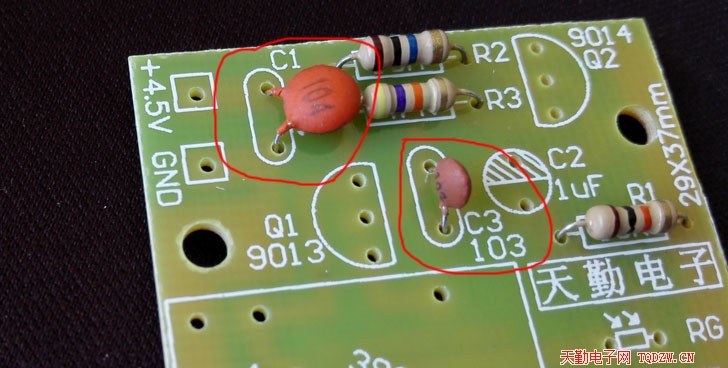

2、焊接两只瓷片电容

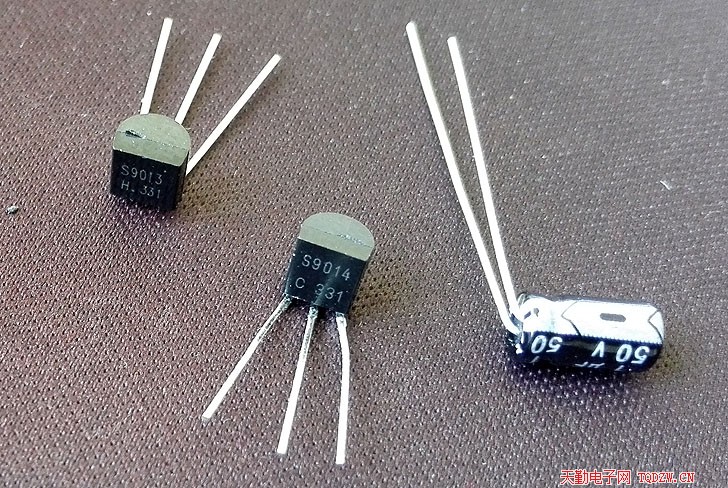

3、三极管和电解电容引脚处理(引脚折弯)

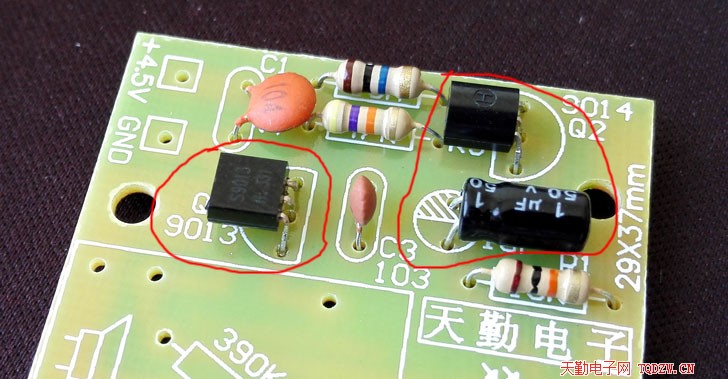

4、焊接三极管和电解电容

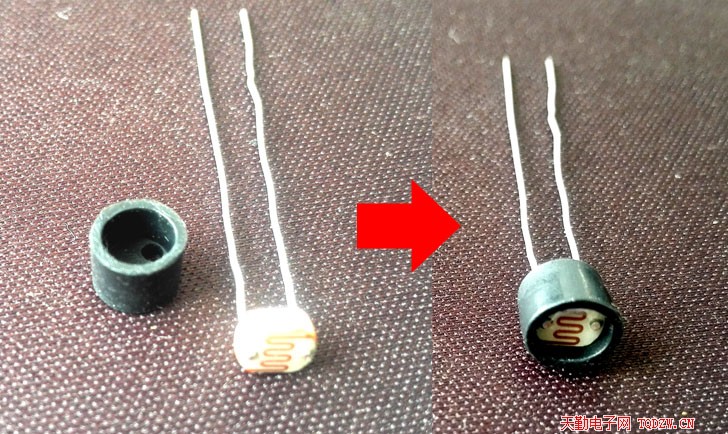

5、把光敏电阻套在光管电阻套管上面

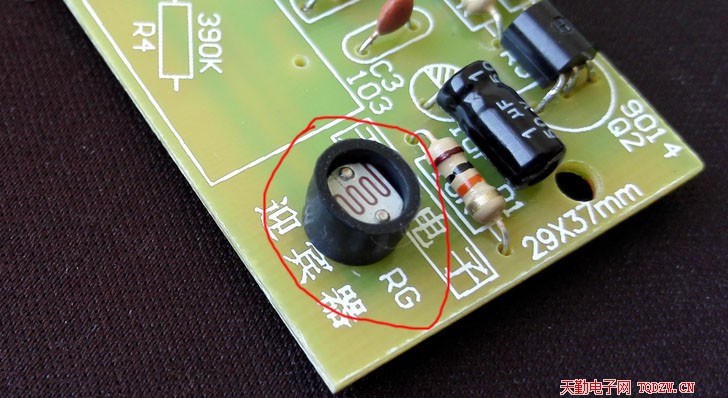

6、焊接光敏电阻

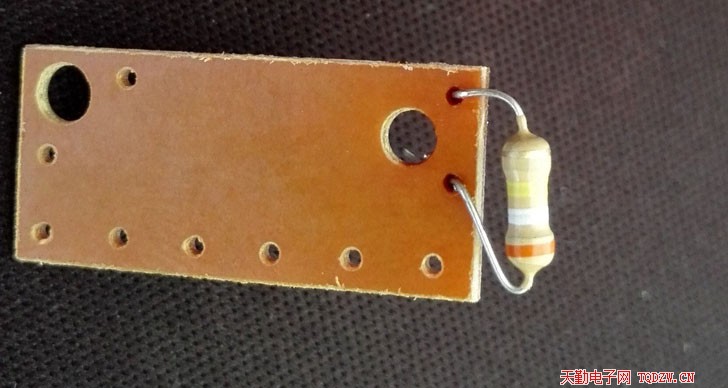

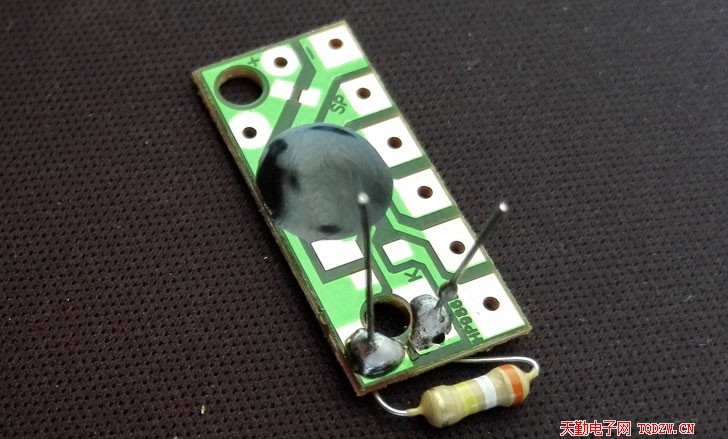

7、在语音芯片上面焊接振荡电阻(R4,390K)

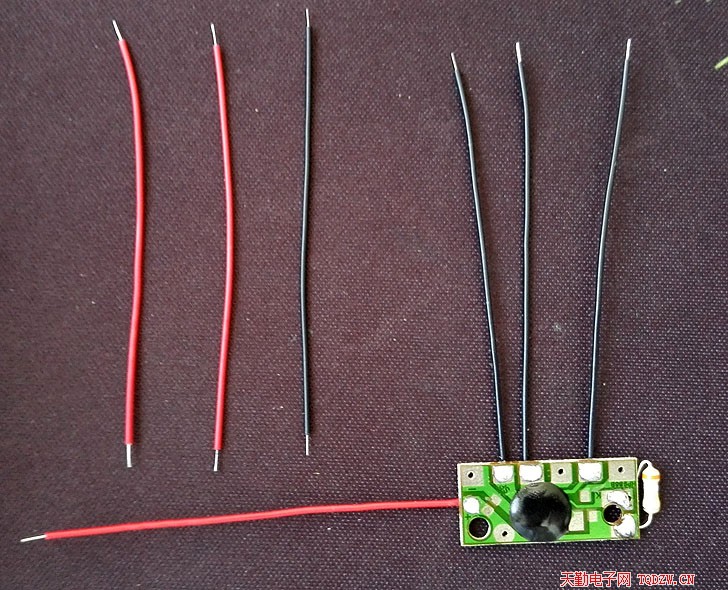

8、在语音芯片上面焊接导线,套件里面共7根导线,留下两根红线、1根黑线,其他的焊在语音芯片上面

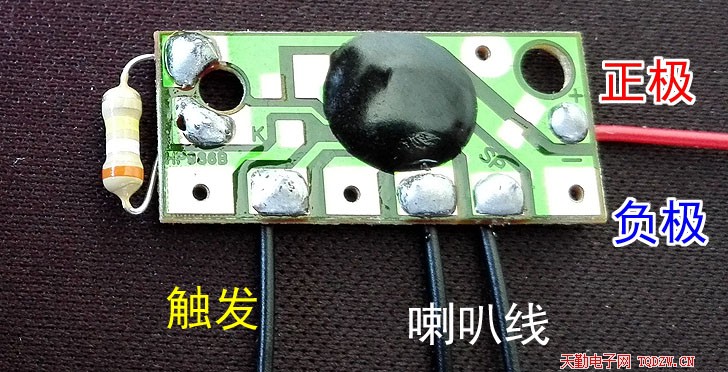

9、语音芯片引出线功能定义

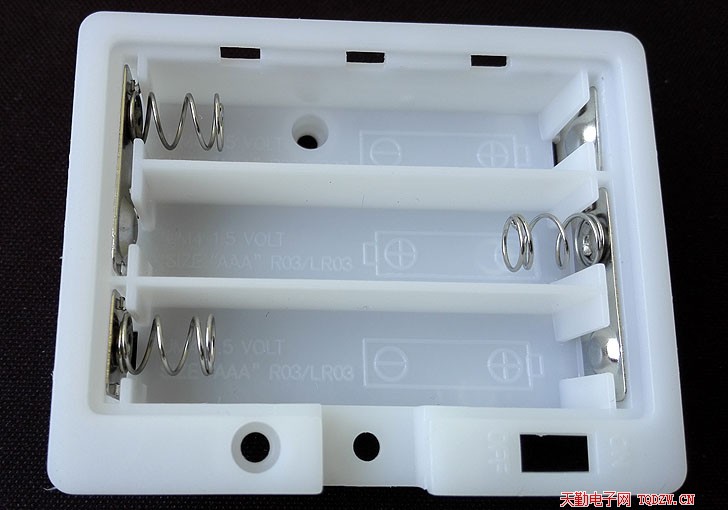

10、安装电池弹簧片

11、电池弹簧片的焊片按如图样子折弯

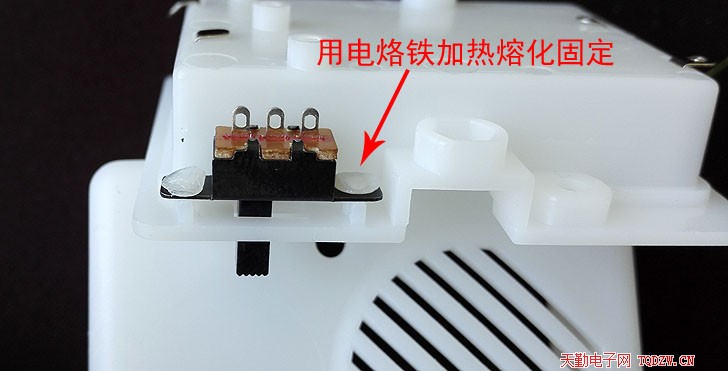

12、安装开关,用电烙铁加热固定

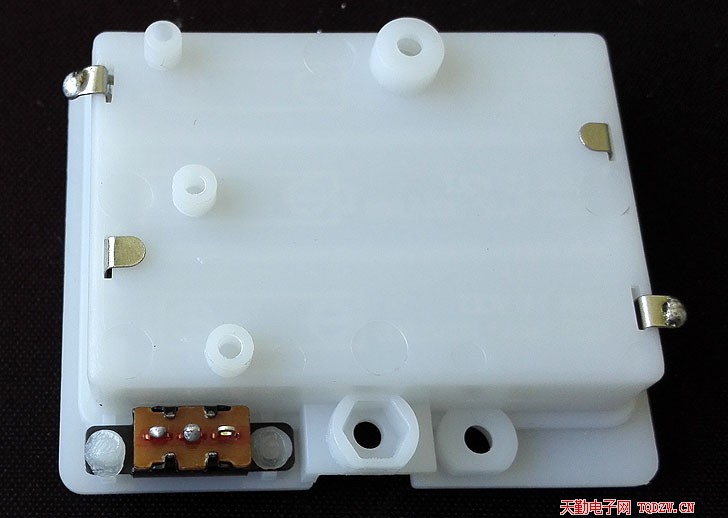

13、给焊点上锡

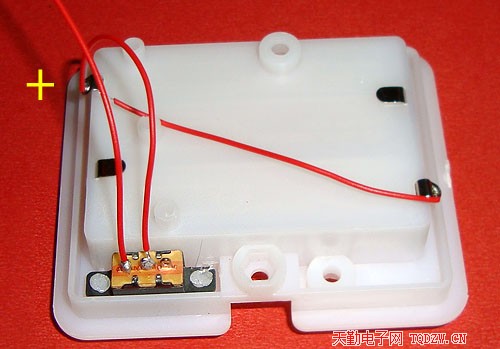

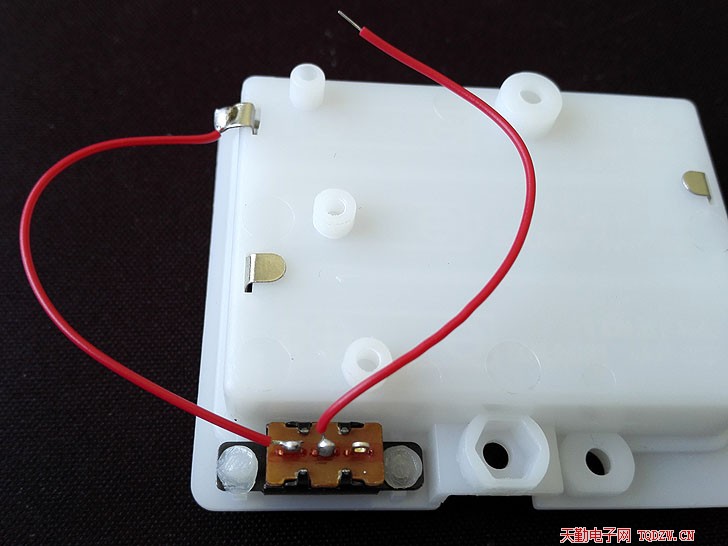

14、焊接开关的导线

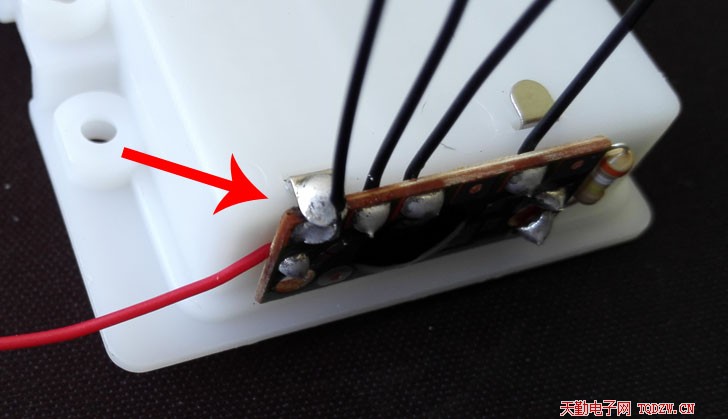

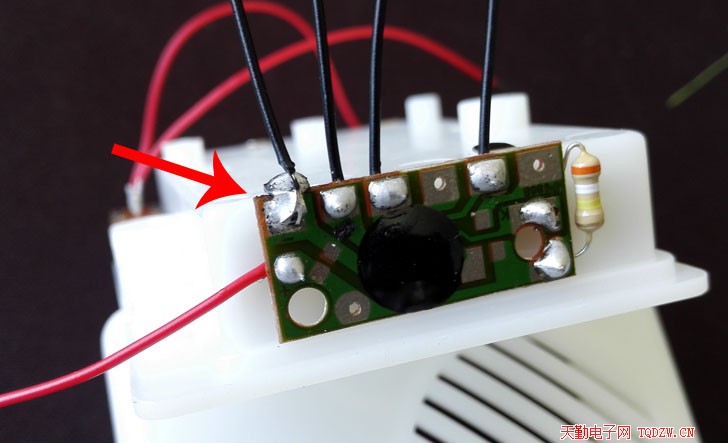

15、固定语音芯片:把语音芯片的负极焊点与电池弹簧片的负极相连,焊在一块,同时再焊上一根导线

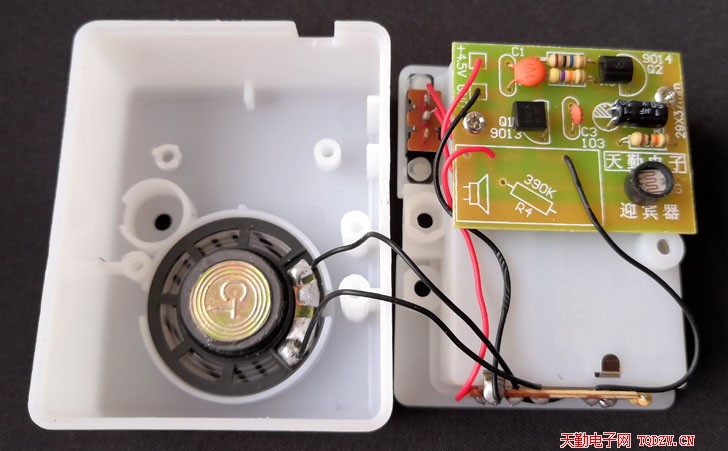

16、连接所有导线,如图所示

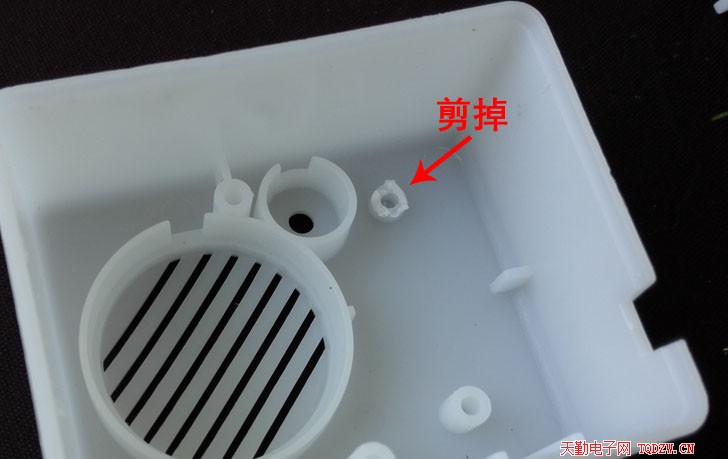

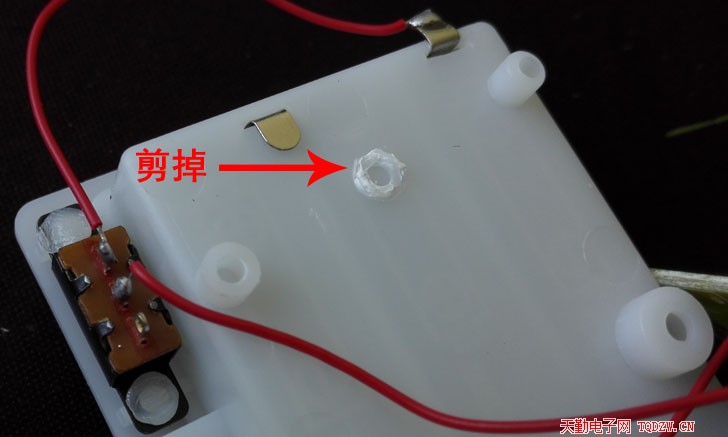

17、剪掉中间这个螺丝柱

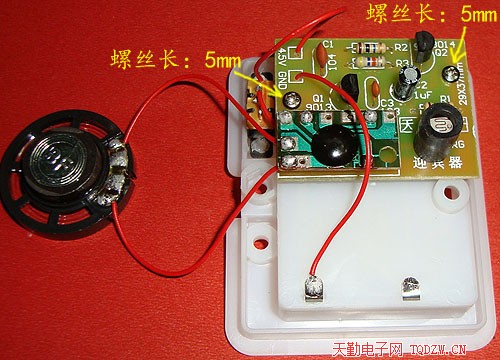

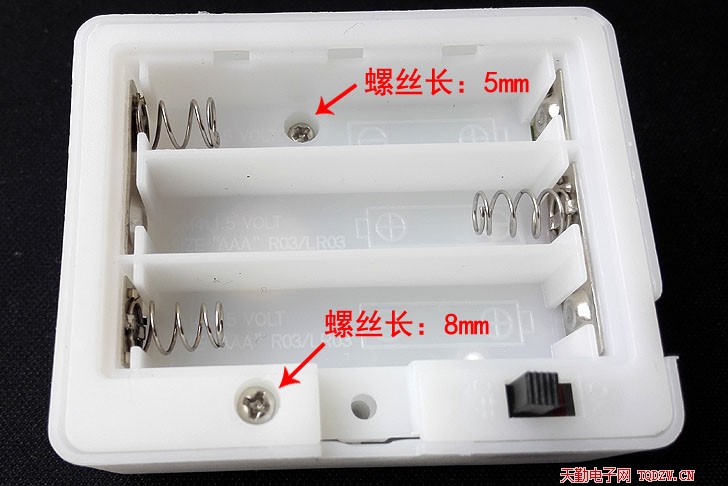

18、安装电路板,拧上螺丝,两只螺丝的长度都是5MM

19、剪掉外壳中这个用不到的螺丝柱,不剪掉会影响电路板安装

20、将喇叭放入外壳,整理一下引线,不要被外壳和喇叭压到,然后安装外壳

21、安装外壳的螺丝

22、装入自备三节7号电池

23、盖上电池盖子,上好螺丝

24、完工后的迎宾器套件套件正面图

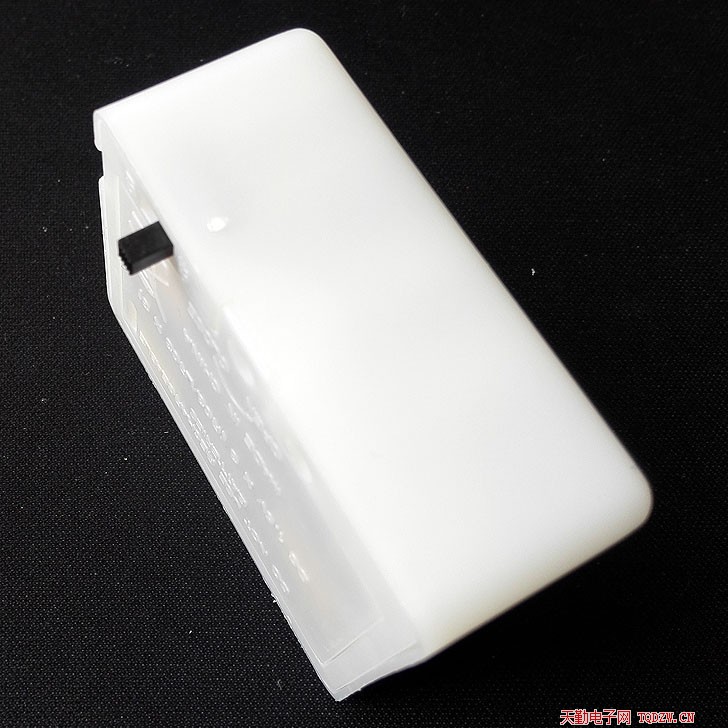

25、侧面图




以下是旧版的迎宾器焊接教程:(带外壳的已停售,无外壳的即将停售)
(无外壳版本可做参考)

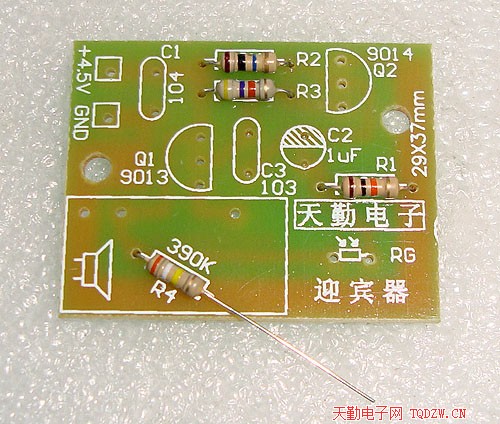

1、焊接电阻,紧贴电路板焊接,R4只焊接一只引脚,另一个悬空备用

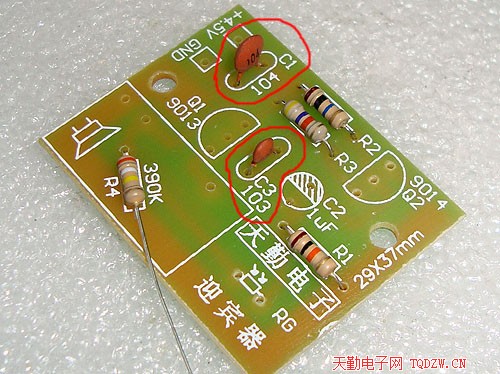

2、焊接C1、C3两只瓷片电容

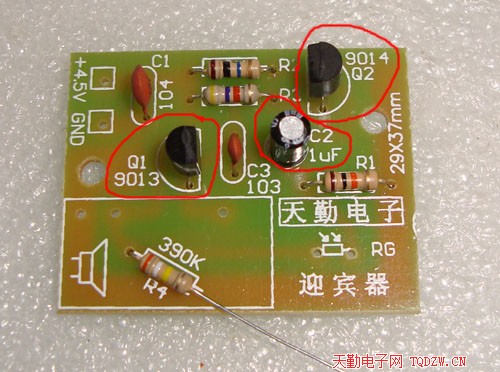

3、焊接Q1、Q2两只三极管和电解电容C2,三极管不能装反,电解电容阴影部分为负极

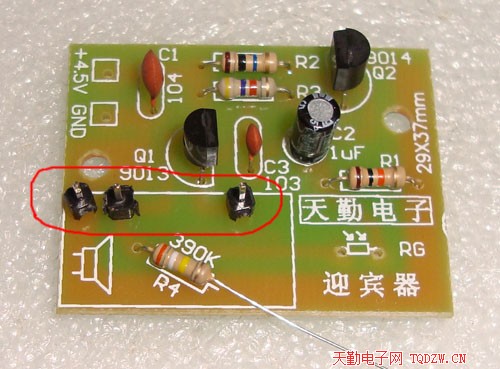

4、焊接三只插针,插针是用来连接电路板与语音芯片的,焊接有些难度,可以一只一只的焊接,注意垂直安装在电路板上,不能歪斜

5、安装语音芯片,将刚才焊好的三只插针和R4的另一只引脚如图这样安装在语音芯片对应的焊接孔中,然后焊接,注意焊接时间不宜过长,以免语音芯片过热损坏

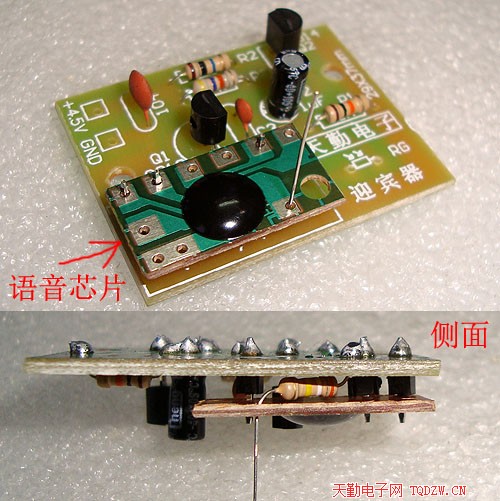

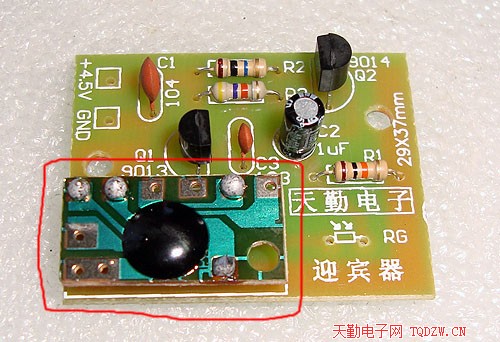

6、语音芯片焊接好的样子

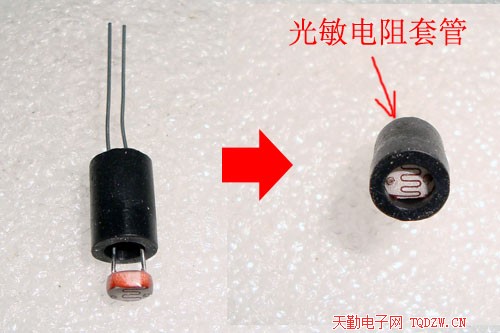

7、将光敏电阻套入光敏电阻套管中备用,如图这样

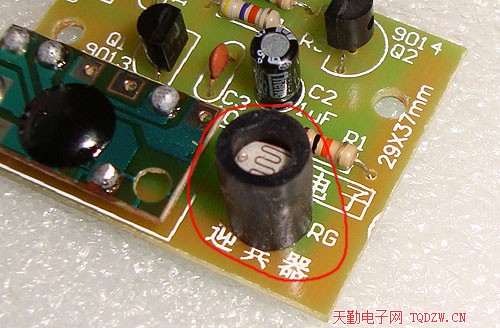

8、焊接光敏电阻,紧贴电路板,不要留空隙

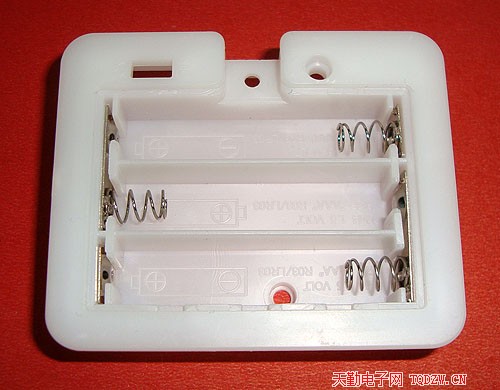

9、安装电池弹簧4件套,如图这样对号入座

10、焊线

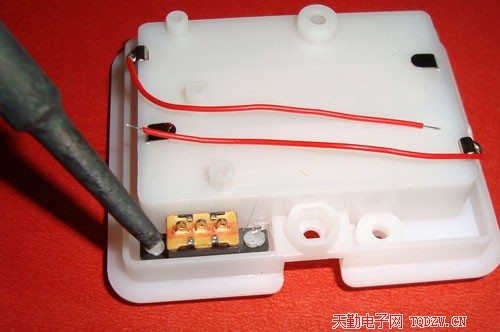

11、安装开关,将开关装入外壳中,用电烙铁固定

12、开关焊线,将正极导线焊接在开关中间的焊点上面,再拿一根导线焊在开关的左面焊点

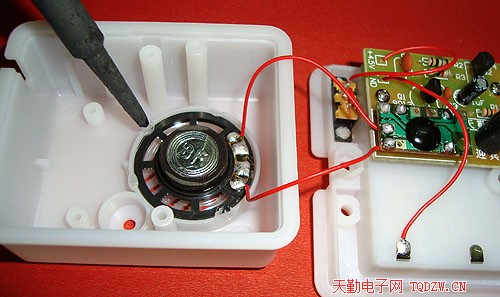

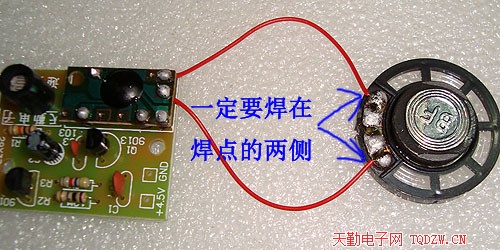

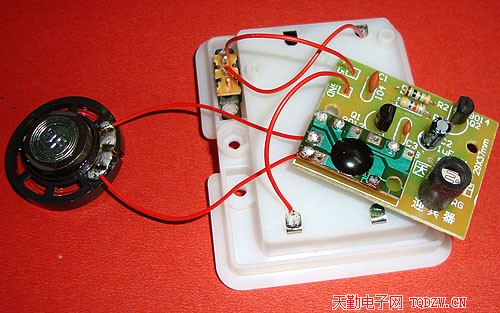

13、用导线连接喇叭与语音芯片

14、把电源线焊接在电路板上

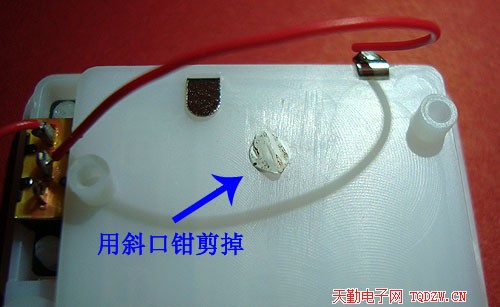

15、用斜口钳剪掉中间不用的螺丝柱

16、安装电路板

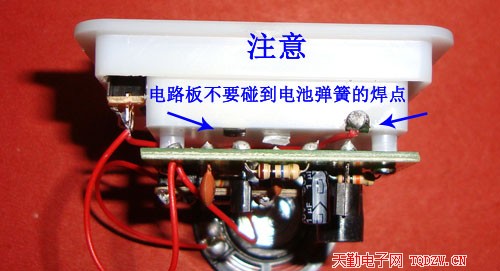

17、注意电路板不要碰到电池弹簧的焊点,以免发生短路

18、固定喇叭,注意喇叭引线靠近外壳的边沿,远离电路板

19、安装外壳

20、上好螺丝

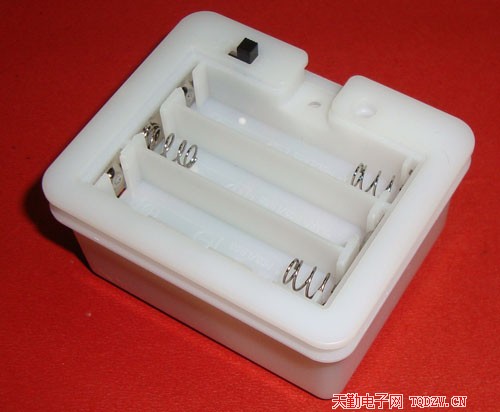

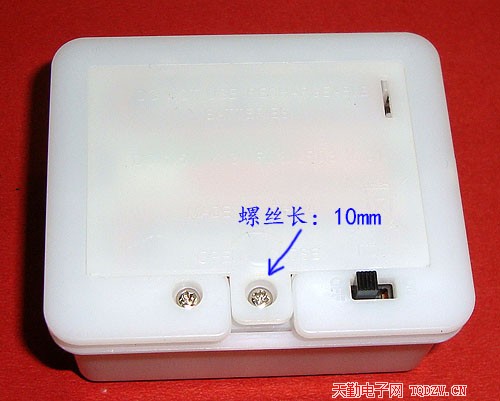

21、装上三节7号电池,盖上盖子,上好螺丝

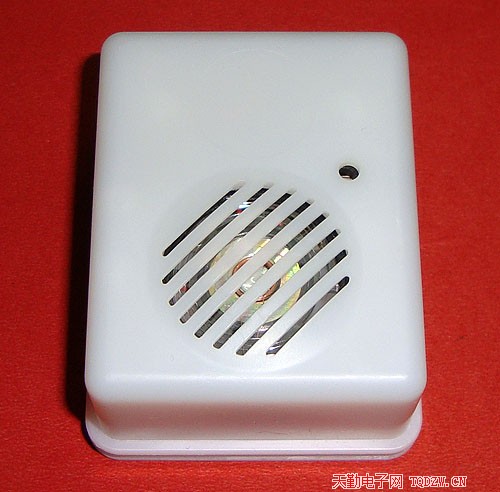

22、完工后的迎宾器正面图

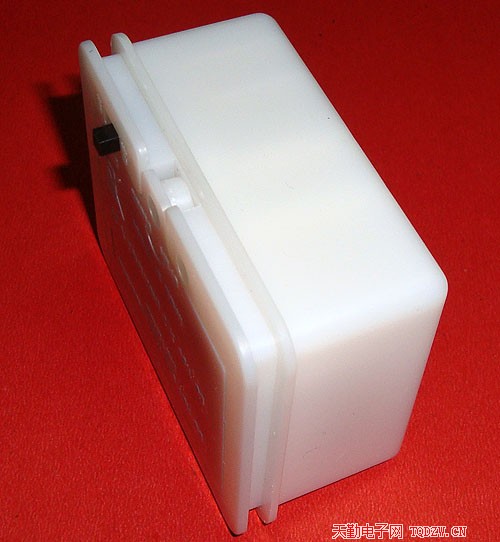

23、侧面图
