10秒录放音套件焊接教程

更新时间:2017-9-4 22:45:29    阅读:751    分享此文章:
10秒录放音套件是以ISD1820为核心,外加少量的外围元件组成的录放音电路,音频输出由TDA2822M放大,电路简洁、焊接成功率高,可用于电子技术实训实习,套件中没有喇叭和电源,需要自备。

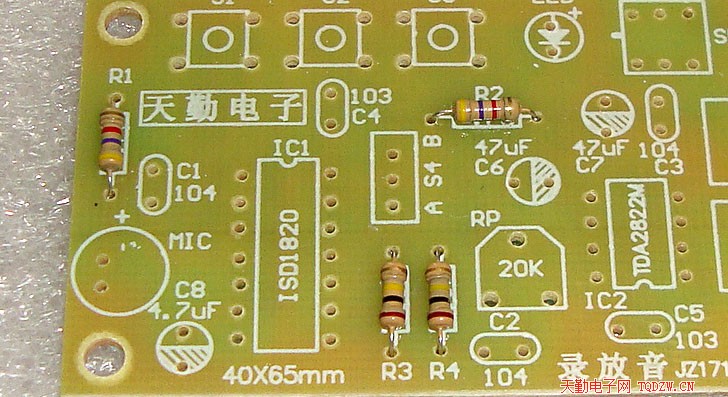

1、焊接电阻R1、R2、R3、R4

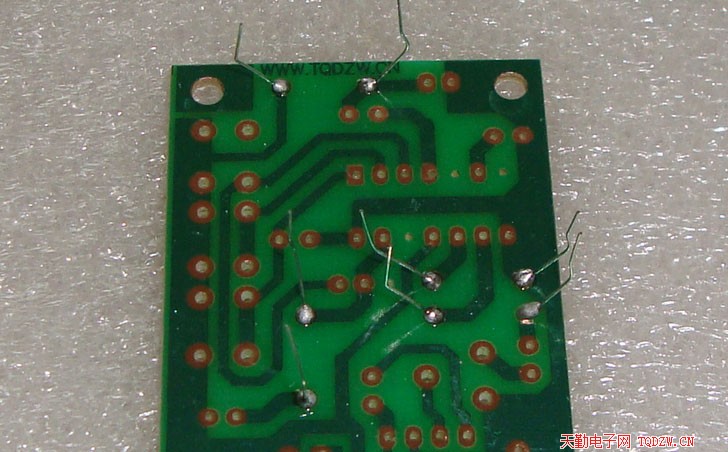

2、焊接前先将元件的引脚向外掰开一点,固定在电路板上

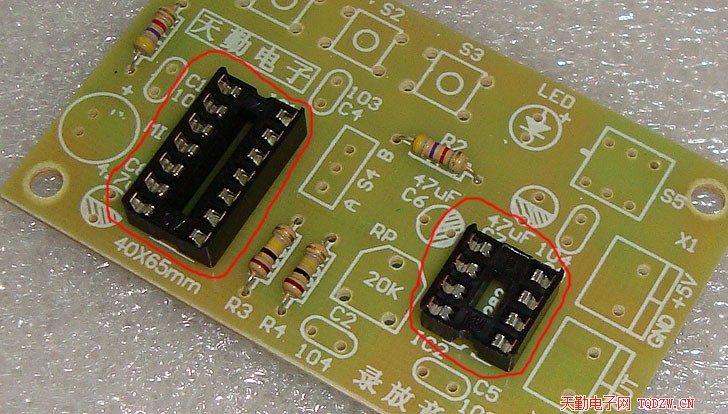

3、焊接集成电路插座,注意缺口的方向不能装反

4、两只集成电路插座的焊点,大小均匀,焊点间不能有黏连,不能虚焊,没有焊盘的引脚是空脚不用焊接

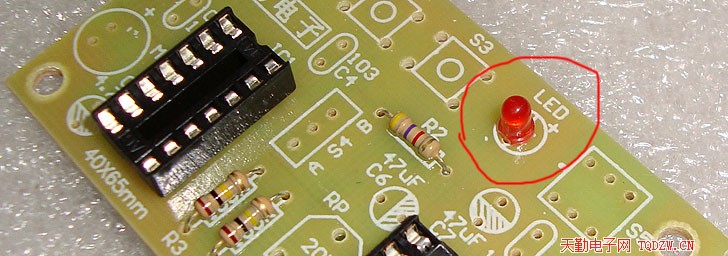

5、发光二级管(LED)长脚为正极,不能装反,焊接时间也不易过长

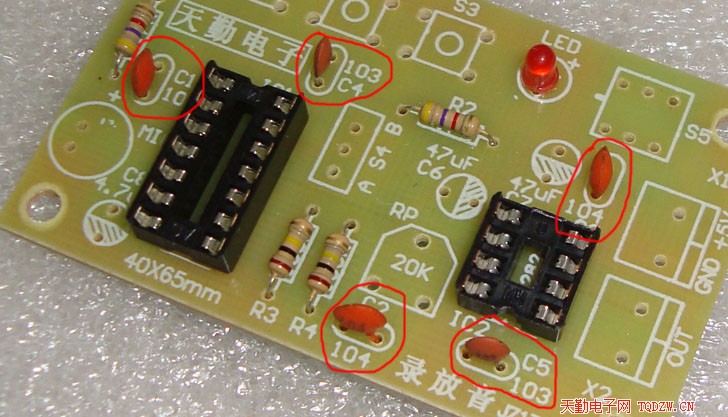

6、焊接5只瓷片电容,无正负极性

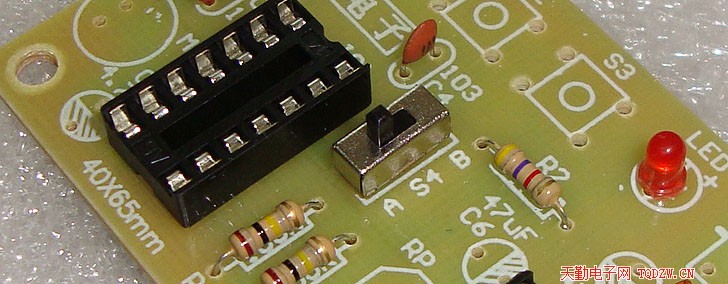

7、焊接用来切换循环放音的拨动开关S4,拨向B端时为循环放音

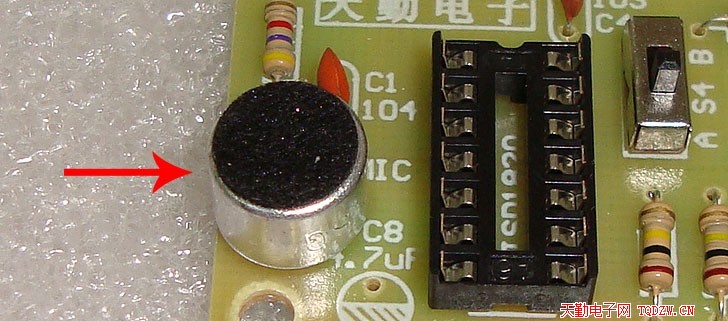

8、焊接驻极体话筒,有正负极哦

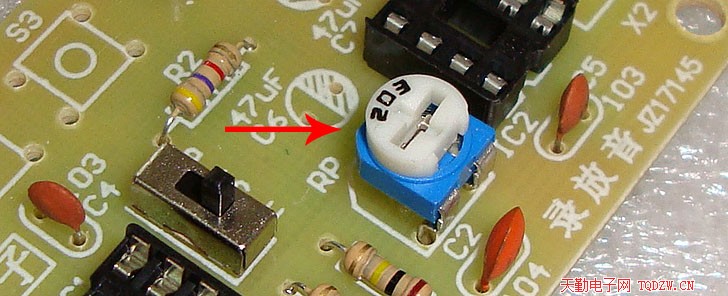

9、焊接音量调节可调电阻RP,这个可调电阻的阻值是20K

10、焊接3只电解电容,电容符号中阴影为负极,电容的长脚是正极

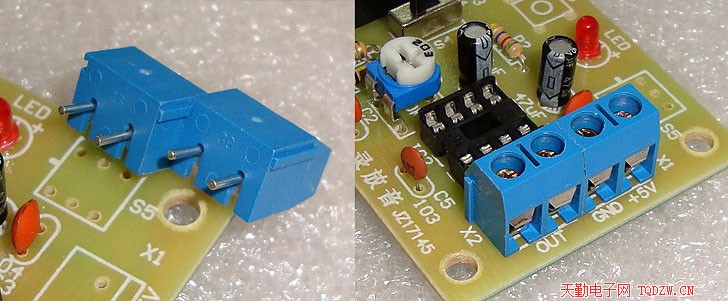

11、焊接接线座前先将两只接线座扣在一块,然后紧贴电路板焊接

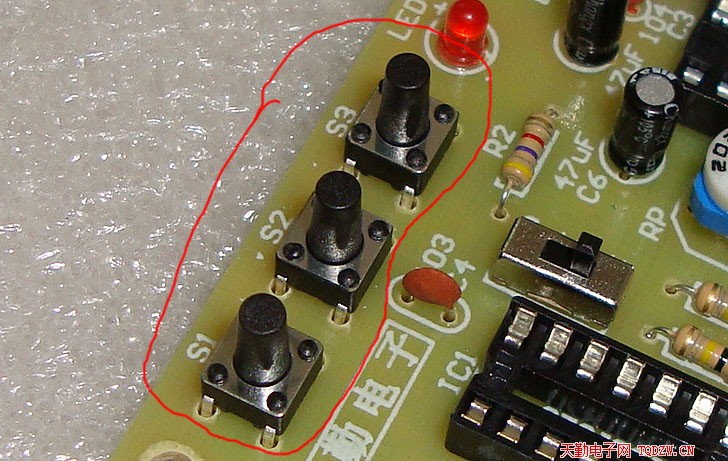

12、焊接三只轻触按键开关

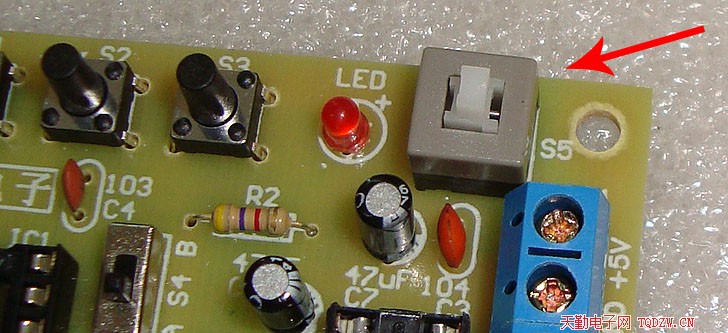

13、焊接电源开关S5

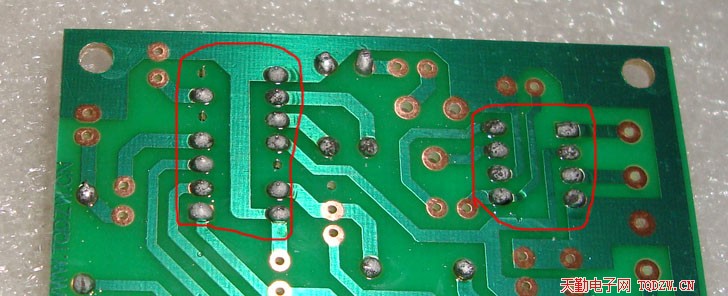

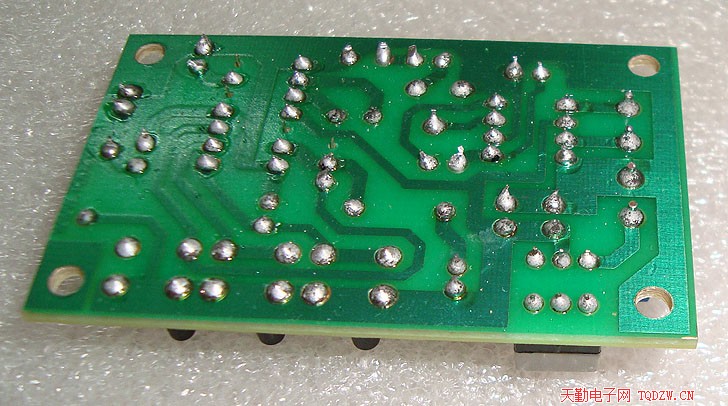

14、这是电路板覆铜面照片

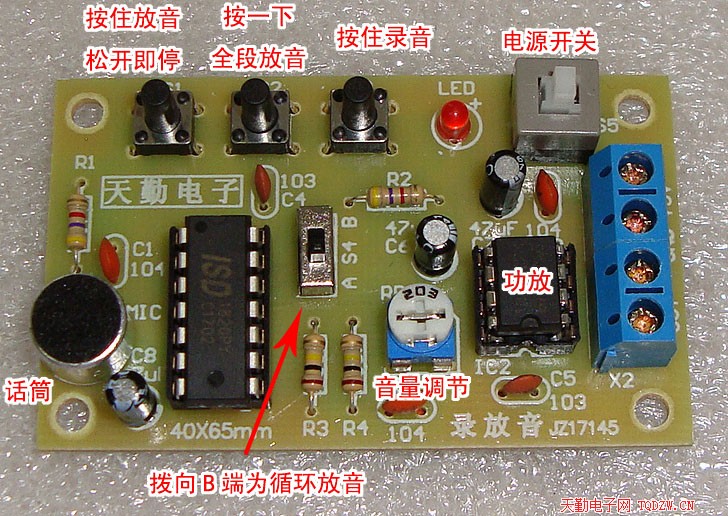

15、最后装上录放音集成电路ISD1820和功放集成电路TDA2822M

16、接上喇叭和电源测试(套件中没有喇叭、电源、USB线)
