负反馈放大电路套件焊接教程

更新时间:2017-8-17 17:24:54    阅读:1326
负反馈放大电路套件是由两个三极管组成的二级放大电路,主要用于电子基础教学实训。焊接教程如下:

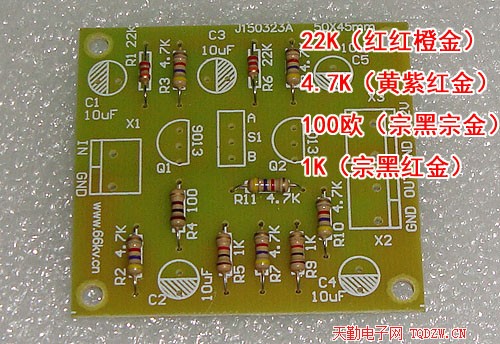

1、首先焊接电阻,根据电阻值对号入座,紧贴电路板焊接

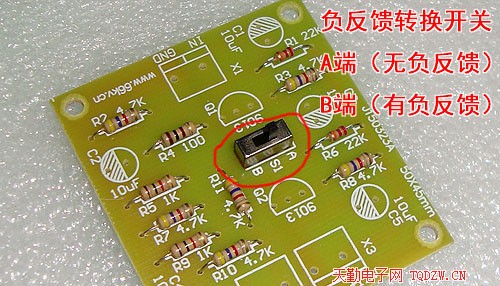

2、焊接负反馈转换开关,负反馈转换开关拨向A端无负反馈,拨向B端有负反馈

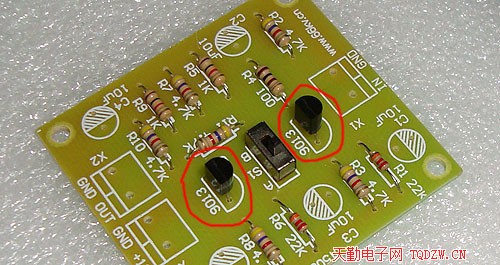

3、焊接两只三极管

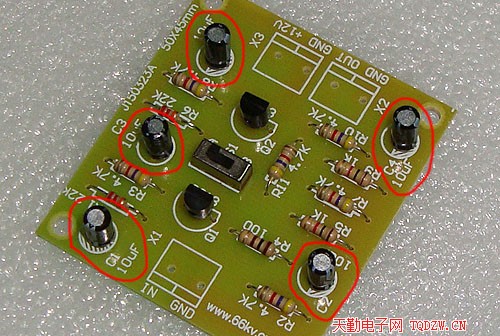

4、焊接5只电解电容,焊接时要注意正负极不能装反

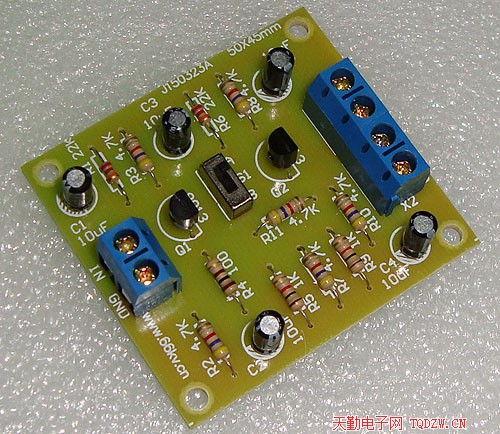

5、最后焊接接线座(X2、X3要先扣在一块再装到电路板上)

6、测试电路,给负反馈电路板接上12V直流电源,在输入端接入1KHz的正弦波信号,在输出端接上示波器探头测试波形。


7、电路测试参数(仅供参考)

Vp-p 是峰-峰值,是在示波器上观测波形的电压正半周的峰值+负半周电压的峰值的绝对值。

S1断开时(此时无负反馈
最大输入电压:10mVp-p
最大输出电压:6Vp-p
放大倍数:600

S1闭合时(此时有负反馈
最大输入电压:130mVp-p
最大输出电压:5Vp-p
放大倍数:38
