红外洗手器电路套件焊接教程

更新时间:2017-8-8 17:43:43    阅读:1377
红外洗手器电路套件是一个由LM393+NE555组成的红外反射式感应控制电路,直流5V供电,当红外传感器前有物体遮挡时,继电器就吸合,移开物体后继电器延时释放,可用于控制水龙头的电磁阀等。焊接教程如下:

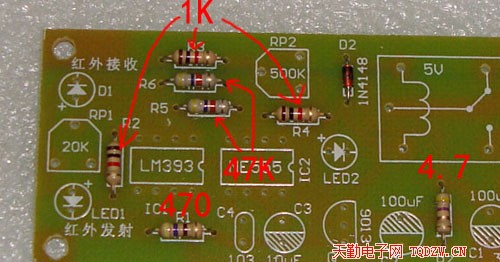

1、焊接电阻和二极管,二极管极性不能装反

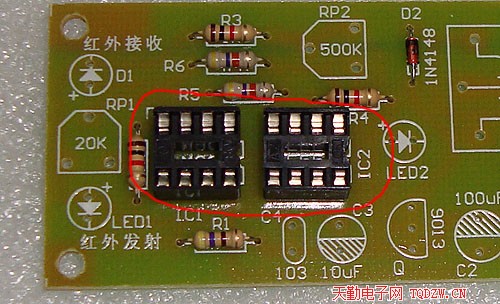

2、焊接集成电路插座,注意缺口方向

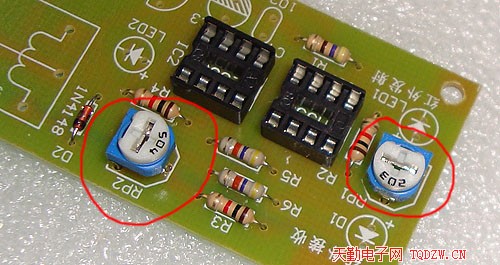

3、焊接两只可调电阻,一只是504(500K),另一只是203(20K)

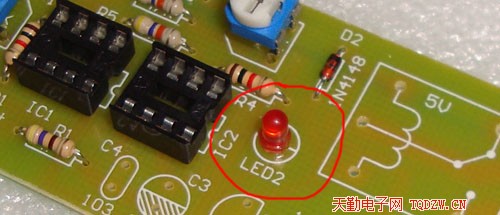

4、焊接发光二级管,要注意有正负极

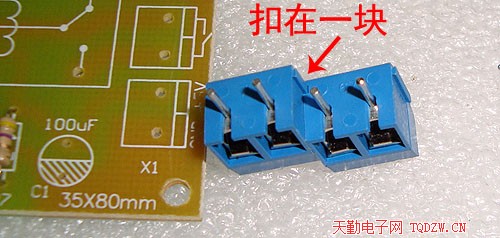

5、焊接接线座前先扣在一块

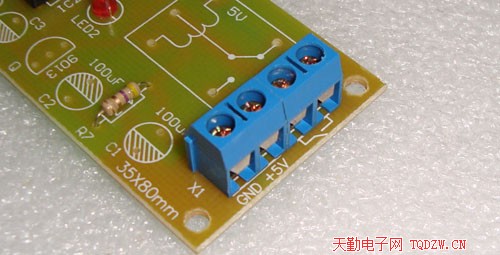

6、焊接接线座

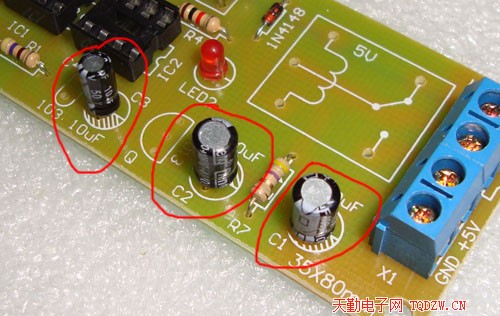

7、焊接三只电解电容,长脚为正极

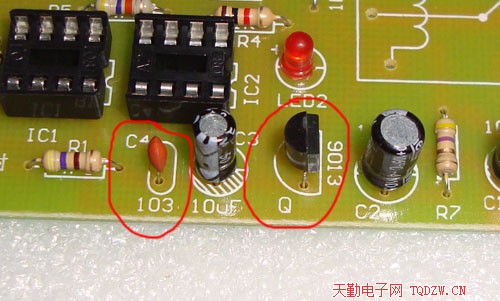

8、焊接瓷片电容C4和三极管Q

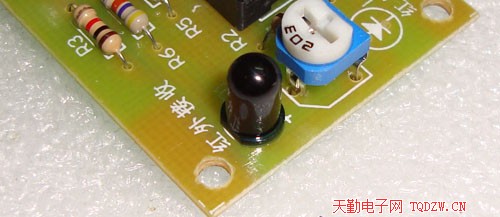

9、焊接红外接收管(黑色的),有正负极,长脚是正极,不能装反了

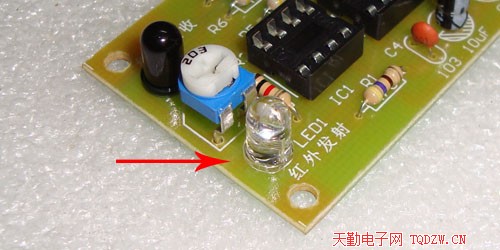

10、焊接红外发射管(透明的),长脚是正极

11、焊接继电器,这个电路采用5V继电器,由于只用到常开触头,采用4脚的或者5脚的均可

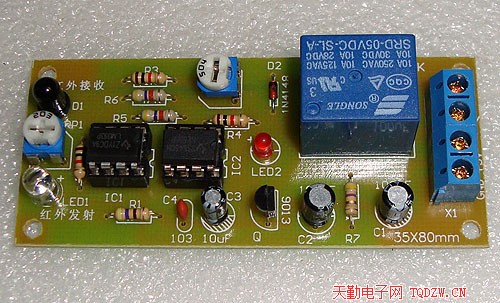

12、装上LM393和NE555两只集成电路,这样电路就全部焊好了

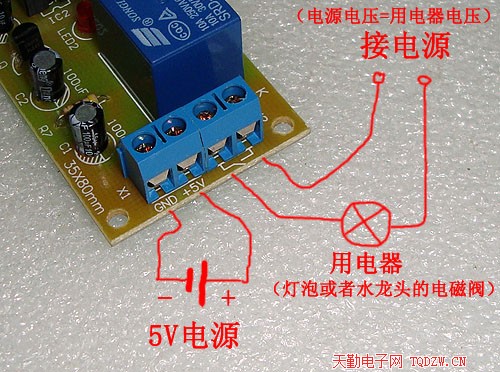

13、按照下图的电路连接方式通电测试,可用于控制灯泡或者水龙头的电磁阀的电器
