50LED节能灯套件焊接教程

更新时间:2017-7-3 11:00:12    阅读:1540    分享此文章:

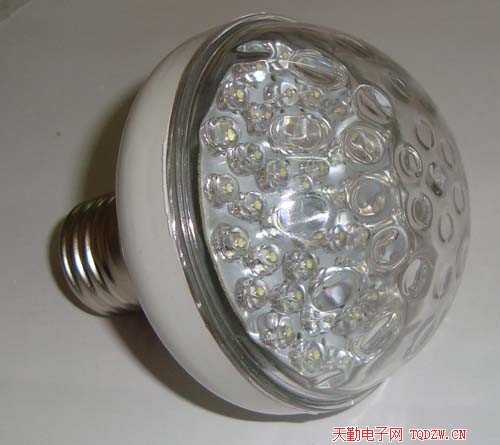

50LED节能灯套件是采用220V供电的LED灯,E27螺口,50只高亮LED,功率3W,乳白色灯罩,适合教学实习使用。焊接教程如下:

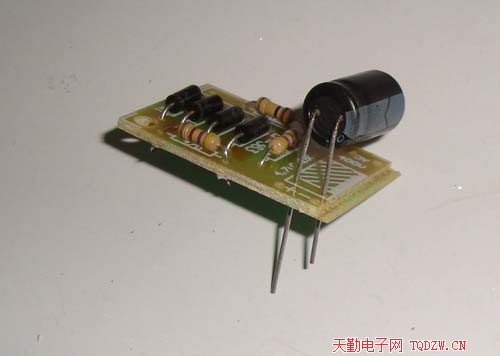

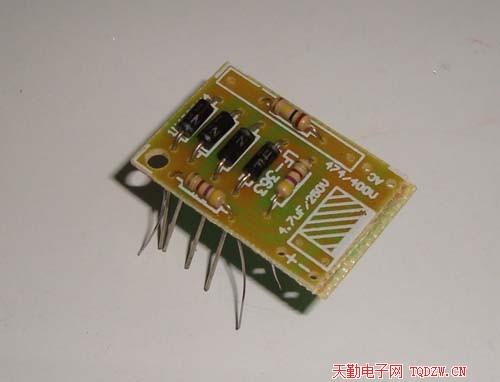

1.第一步、先焊接电源板的二极管和电阻

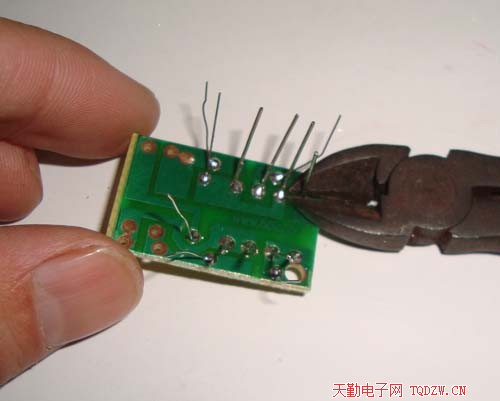

2.剪掉多余的引脚

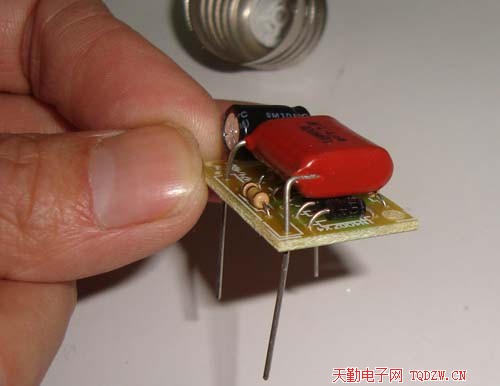

3.再焊接电解电容,注意正负极

4.最后焊接CBB电容,这个没有正负极

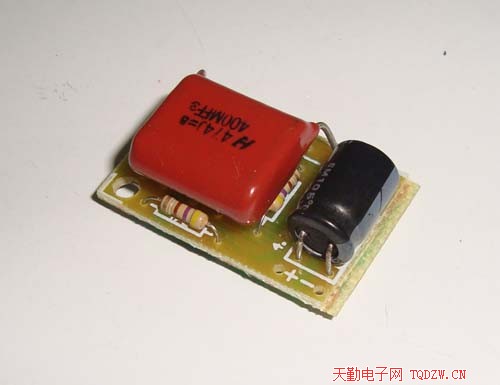

5.电源板焊接完成了

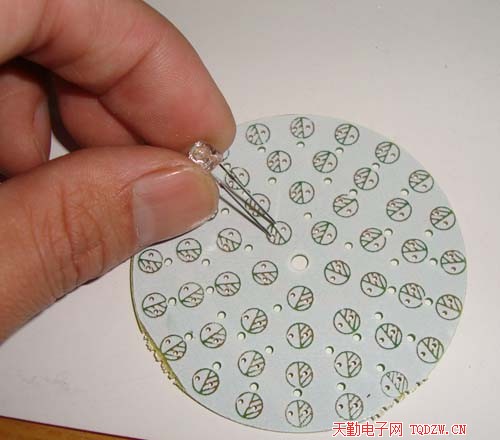

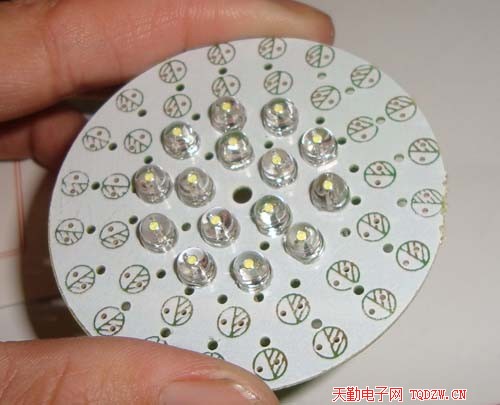

6.第二步、焊接LED板,焊接时注意LED的正负极,先安装最里面一圈的LED

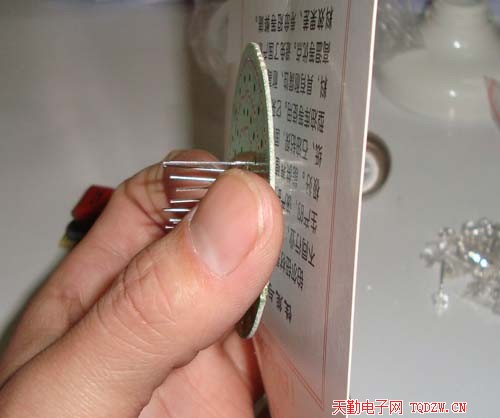

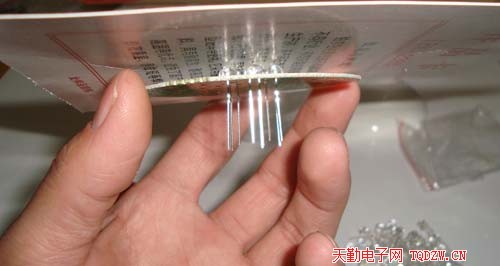

7.安装好后,用硬纸板盖在上面,翻过来,防止LED掉下来

8.翻过来的过程

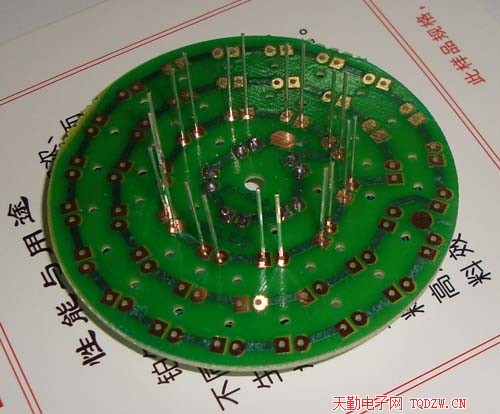

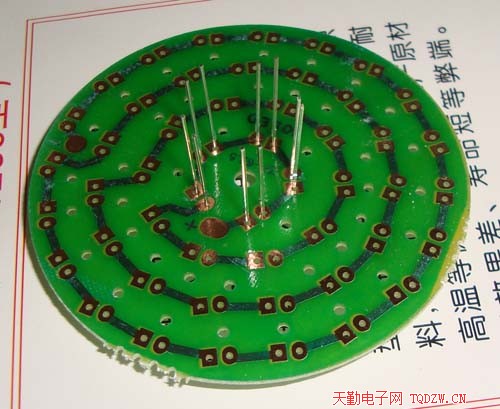

9.已经翻了过来,开始焊接,焊接完成后把引脚剪掉,再安装第二圈的LED

10.第二圈的LED已安装完成

11.再按上面的方法把板子翻过来焊接

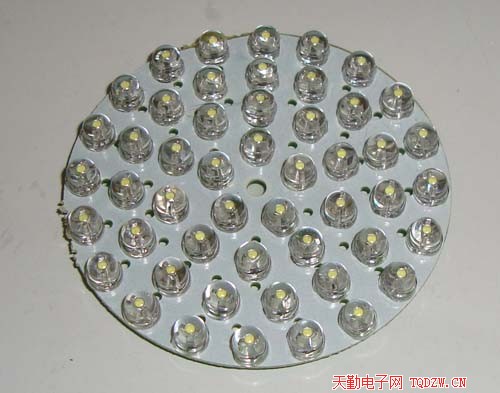

12.最后把全部的LED都焊接完成,检查一下,不能有一个装反的

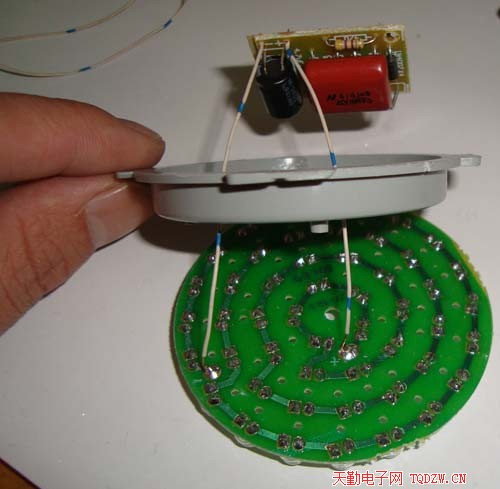

13.第三步、焊线,按照图片的方法把电源板的输出正负极对应与LED板正负极相连

14.再仔细看一下电源板的上引出线的焊接位置

15.在AC位置上焊上220V交流电源的引线

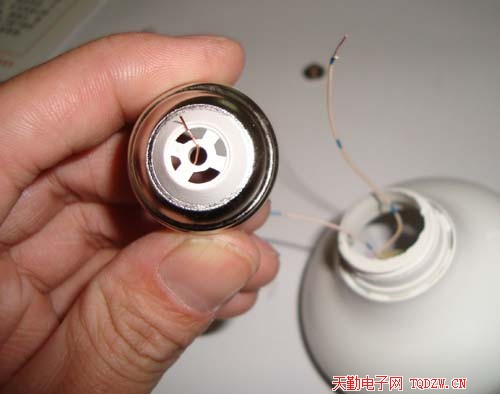

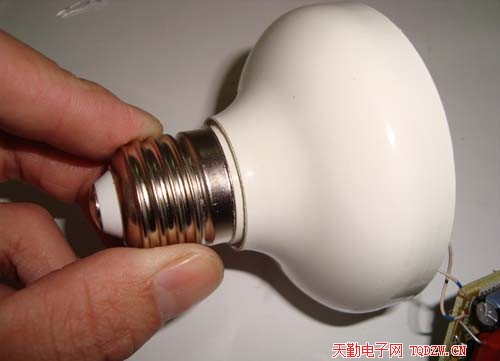

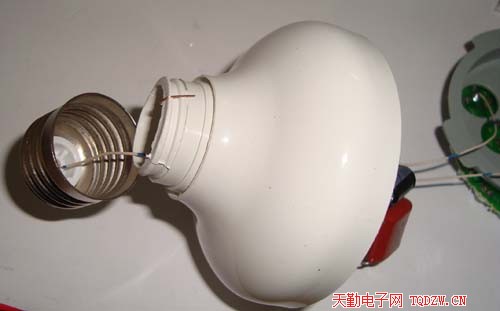

16.第四步、安装,把刚才焊好的电源引线穿过灯壳接在灯头中心一根(如果螺口已装好,可以忽略16、17、18、19、20)

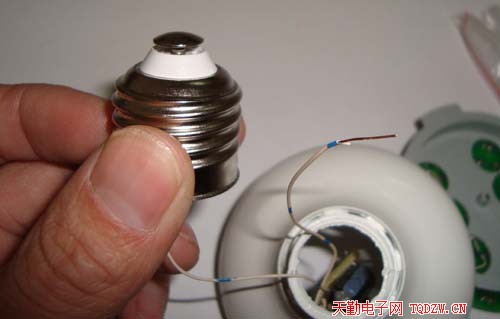

17.放上灯头中心的螺丝

18.把线卡在中间按下螺丝即可

19.另一根电源引线放在灯壳口处

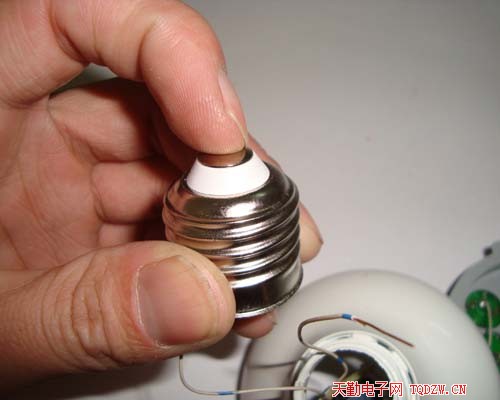

20.装上灯头,旋紧,灯头安装完成

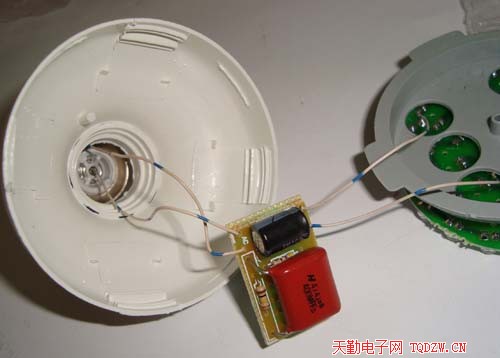

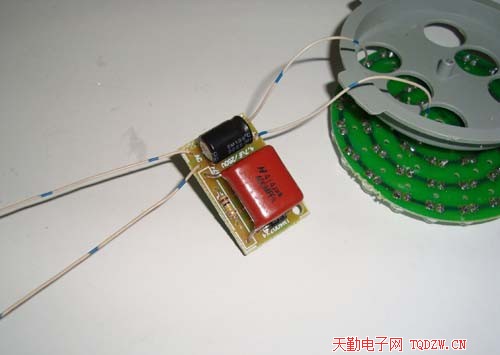

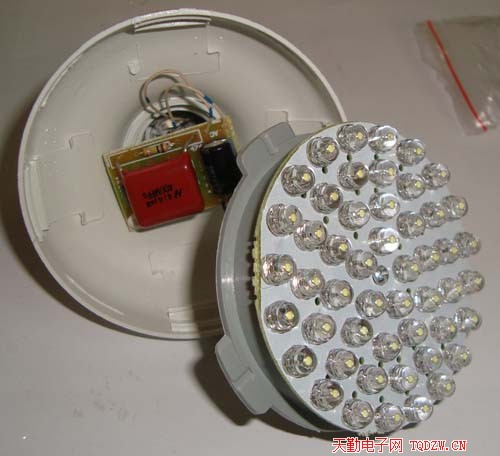

21.把电源板放在灯壳里面

22.如果想固定牢固,可以把电源板用胶粘在灯壳上

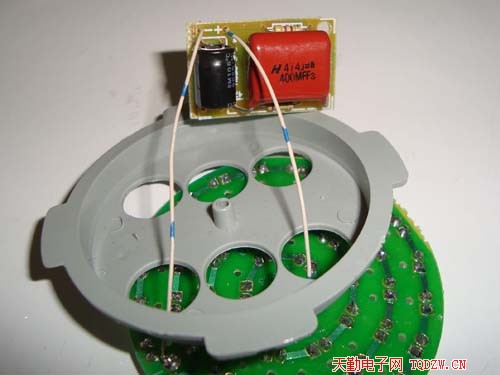

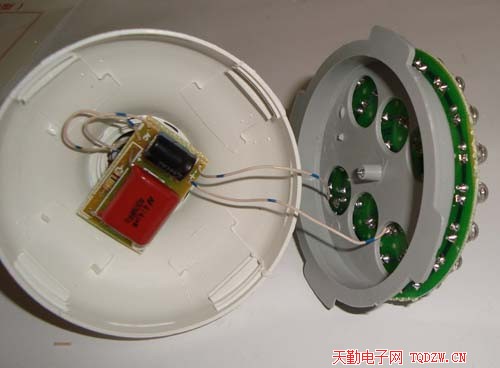

23.LED板用螺丝上在这个塑料支架上

24.装入灯壳

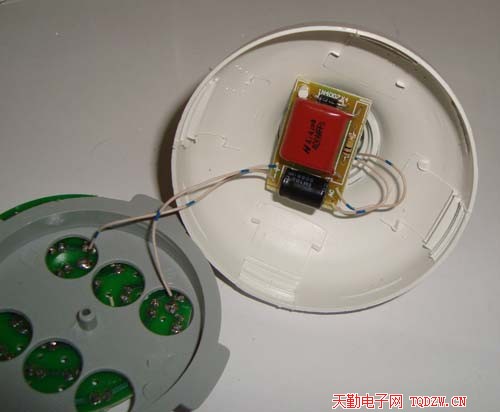

25.装入后的效果

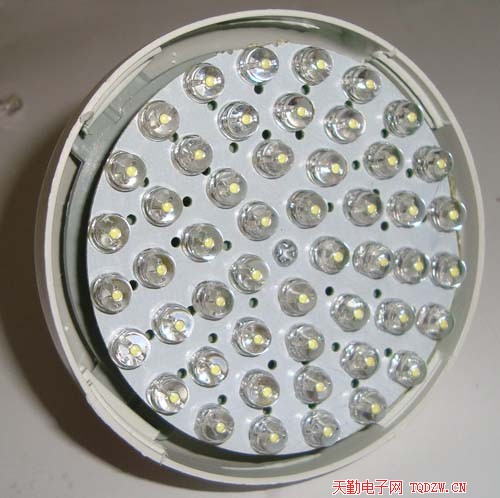

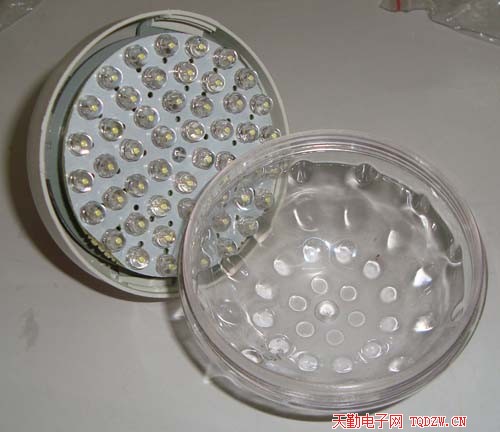

26.别忘了灯罩(现在套件中配的灯罩是乳白色的)

27.把灯罩上在灯壳上

28.完成

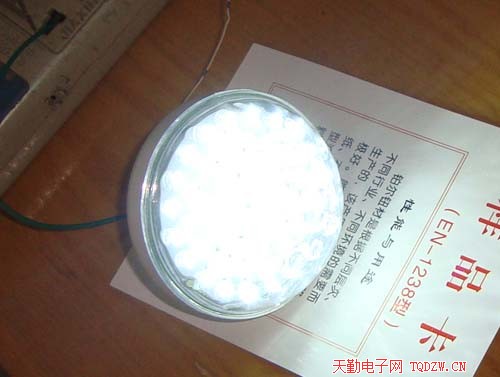

29.接入220V交流电源试试效果
