LED小夜灯套件焊接教程

更新时间:2017-7-3 10:39:16    阅读:3232    分享此文章:
LED小夜灯套件是采用220V市电供电,利用电容降压,推动三只LED发光的(凯蒂猫)小夜灯散件,电路简单,适合教学使用。焊接教程如下:

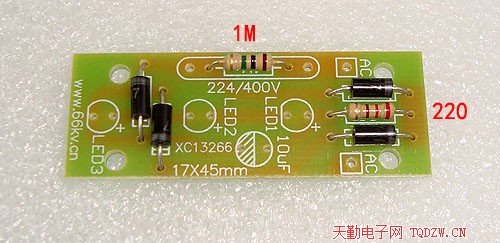

1、焊接两只电阻和四只整流二极管1N4007

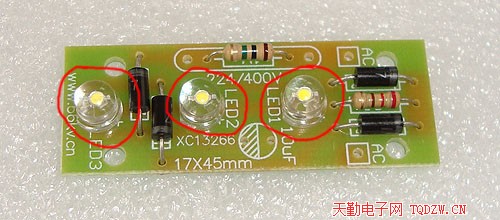

2、焊接发光二极管,注意正负极,长脚为正极

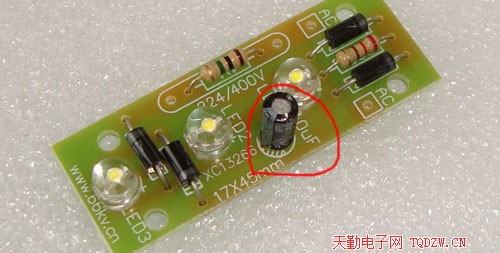

3、焊接电解电容,长脚为正极,如果装反了,电容可能会爆炸

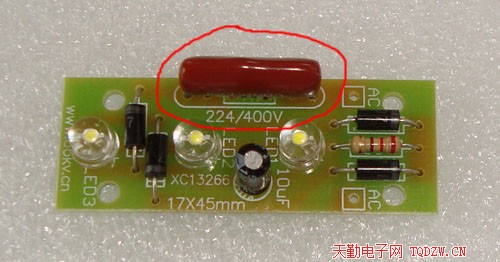

4、焊接400V的CBB电容(涤纶电容),这个电容无正负极

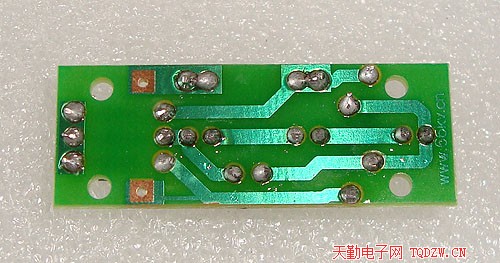

5、来张反面的照片,焊点光亮、大小合适、无虚焊

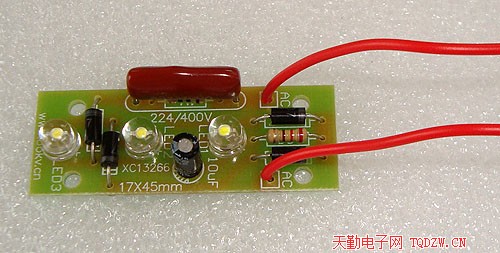

6、在电路板上焊上两根引线

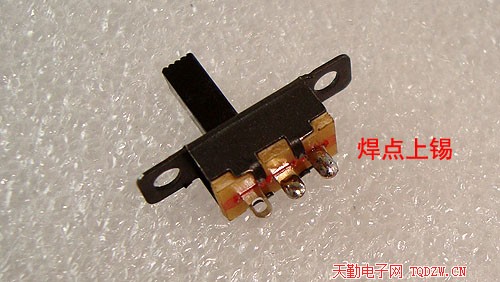

7、给开关的引脚上锡,上锡后容易焊接

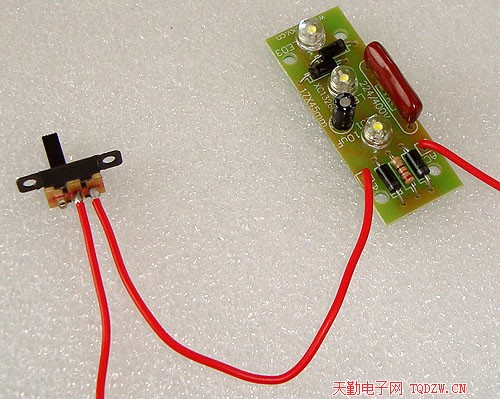

8、焊接开关

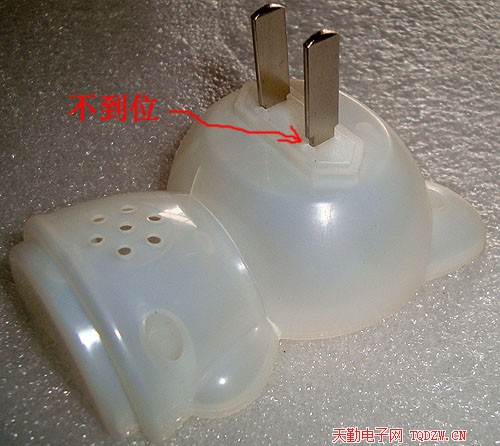

9、安装电源插片,插片与塑料外壳配合较紧,可能安装不到位

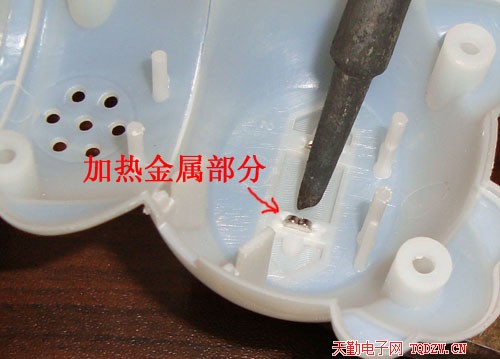

10、插片安装不到位解决办法如下图,边加热边安装,使其到位,加热时间不宜过长

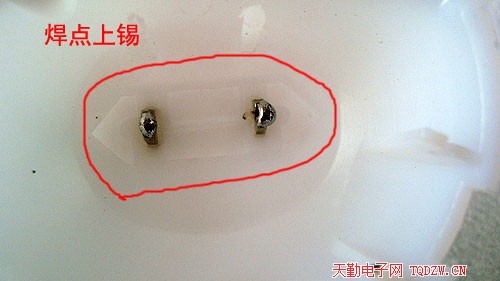

11、给电源的插片上锡

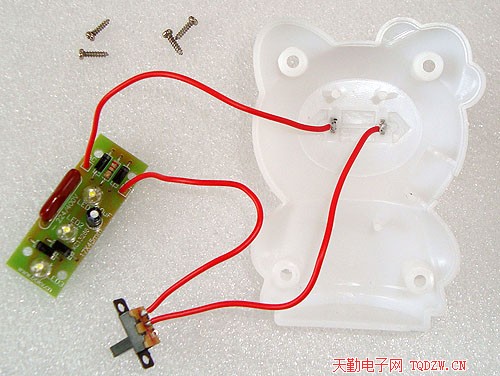

12、焊接电源引线

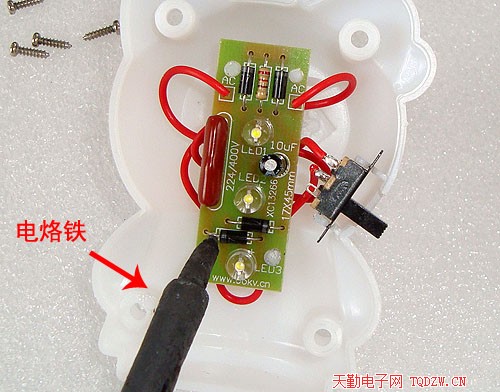

13、检查电路板焊接无误后,把电路板装入壳体内,用电烙铁加热塑料固定销,把电路板定牢,电源开关也安装在对应的位置

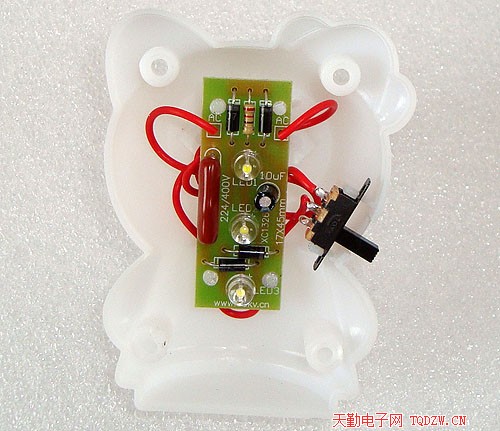

14、固定后的效果

15、通电测试

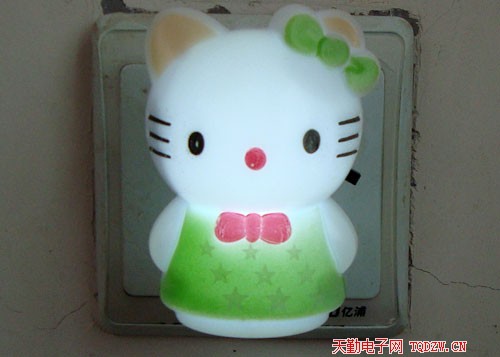

16、装好外壳后的通电效果

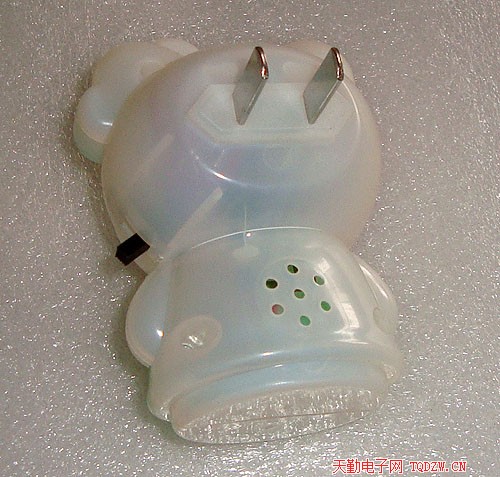

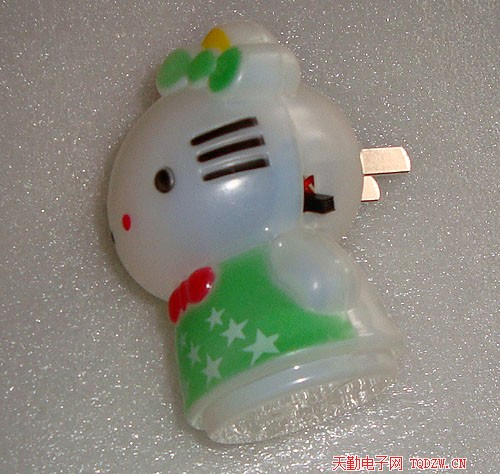

17、再来几张照片
