50LED节能灯不亮故障解析

更新时间:2017-6-26 19:57:44    阅读:683    分享此文章:
一只用了很长时间的LED节能灯不亮了,故障分析过程如下。

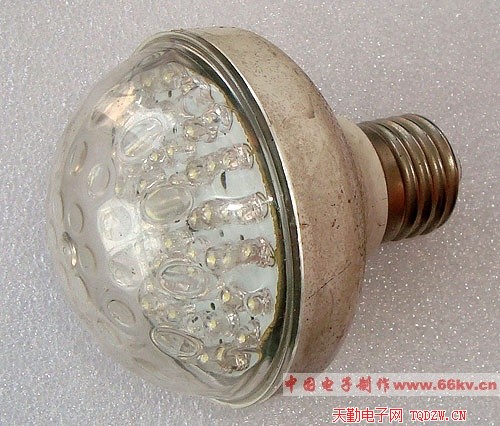

1、这只损坏的LED节能灯是用了很长时间的,表面的灰尘清晰可见。

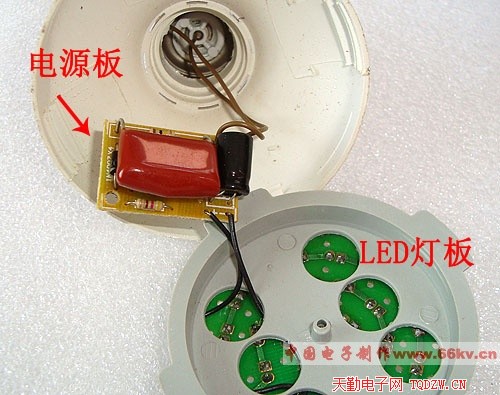

2、节能灯的内部电路由电源板和LED灯板两部分组成,首先要判断是哪一部分坏了。

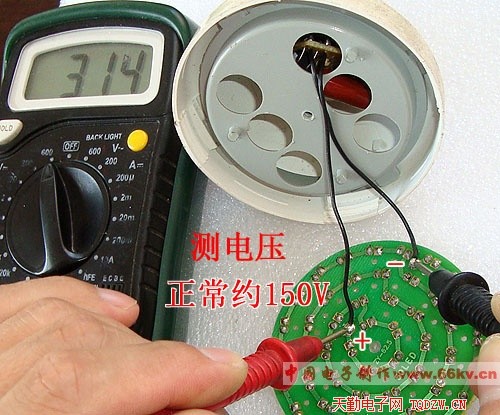

3、判断方法,通电后测量灯板电压(带电测试,有一定的危险性,非专人员业请勿模仿,学生请在老师的指导下完成),由于此节能灯是50只LED的,每只LED电压约3V,50只LED串联,总电压约150V左右为正常,此时LED应该发光;如果电压过低或为零,说明主要故障在电源板应首先从电源板入手检查;从图上看灯板电压是314V,远高于正常电压值,说明灯板有开路故障,重点检查LED是否有开路性损坏。

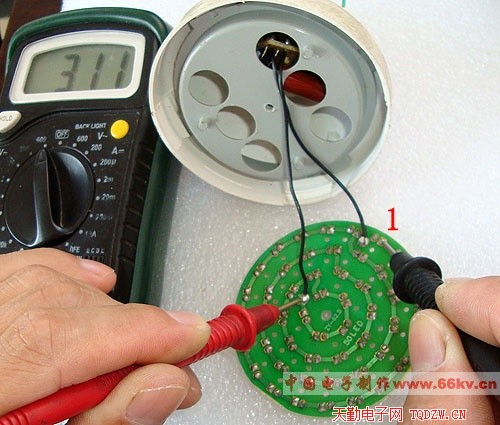

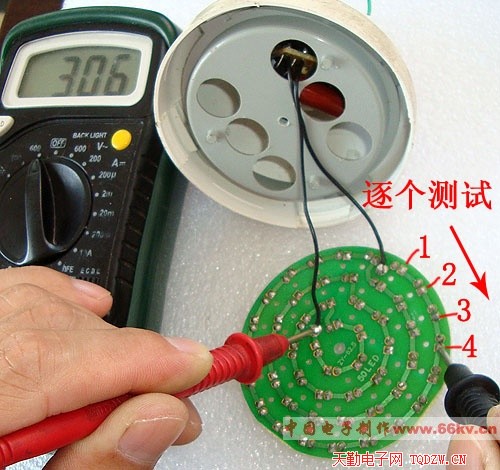

4、检查方法,红表笔不动,黑表笔依次测量LED引脚电压(如下图示)。

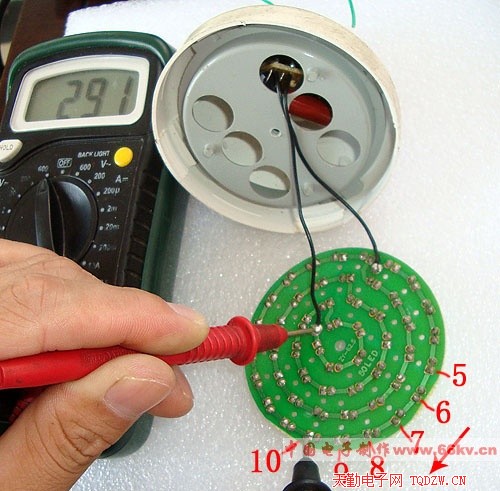

5、随着表黑笔远离负极引线,电压会逐渐变小。

6、继续测试,直到电压为零,电压不为零时,测试到的LED会发出微弱的光(比如测试到第10只LED时,1-10LED全都发出微弱的光)。

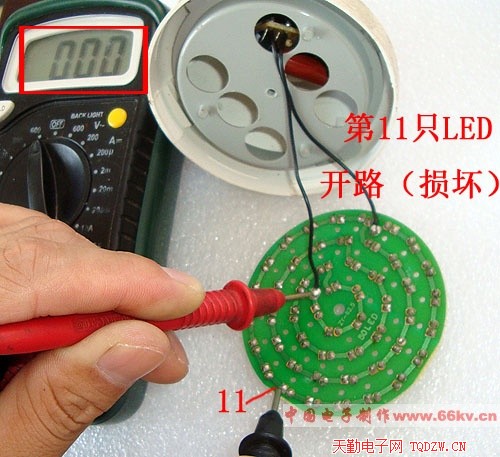

7、当测量到第11只LED时电压表读数为零,LED都不发光了,说明第11只LED损坏;更换这只LED后重新通电测试。

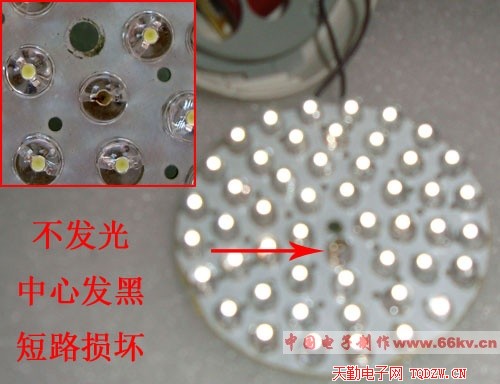

8、通电后大部分都LED亮了,但是还有一只LED不亮,断电后仔细观察,不亮的这只LED中心发黑了,说明已经烧坏,是短路性的损坏,由于LED都是串联,所以其他的LED会正常发光。

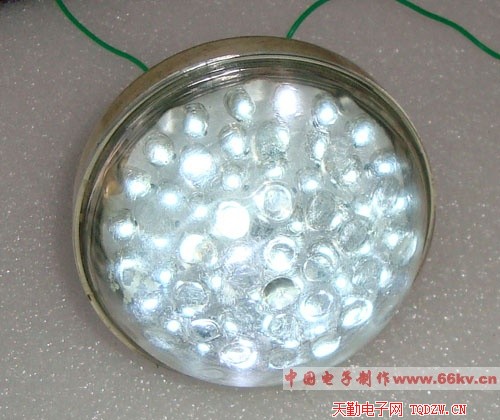

9、更换掉短路的LED后,LED灯正常发光了;在维修时,如果手上没有现成的配件,对于短路的LED可以忽略,对于断路的LED可用导线代替,保证其他LED能够正常工作就行,不会影响使用。
