矩形波信号发生器套件焊接教程

更新时间:2016-10-14 17:08:02    阅读:1560    分享此文章:
矩形波信号发生器套件是2016年山东春季高考电工电子技能练习套件,电路根据考试样题设计,是由固定稳压电源和555振荡器组成,可以输出矩形波也可以当做5V的稳压电源。焊接教程如下:

1、焊接4只整流二极管1N4007和5只电阻,二极管有正负极不能装反


2、焊接集成电路插座,要注意方向


3、焊接独石电容C3和瓷片电容C4,C3是震荡电容,采用独石电容温度系数小,频率稳定


4、焊接两只拨动开关S2和S2,S1是电源开关,S2是频段调节


5、焊接频率调节可调电阻RP


6、焊接两只发光二极管,要注意极性不能装反,LED1是电源指示,LED2是工作指示,输出频率低时能看到LED2闪烁


7、焊接震荡电阻C2和驱动三极管Q,这两个元件都是不能装反的


8、焊接信号输出端和公共端两只插针,用示波器测试波形时探针就接在这两个插针上


9、焊接两只接线端子,X1是8-12V交流电源输入端,X2是5V直流输出端


10、焊接稳压芯片7805,如图这样散热片朝向电路板的外部,不能装反

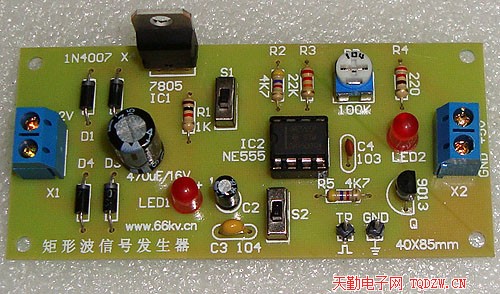

11、最后装上集成电路(NE555),这是全部焊好的样子


12、通电测试,在接线端子X1接入12V交流电源,S1拨向B端(闭合),指示灯LED1应该点亮。。。

13、输出波形如下
