OCL大功率功放套件焊接教程

更新时间:2017-6-15 17:46:34    阅读:2055    分享此文章:
OCL大功率功放套件是典型的分立元件功放教学套件,低频响应好、噪声很小、增益高、功率大、失真小;本电路特别适用于制作家用功放及有源音箱的功放电路,效果很好。焊接教程如下:

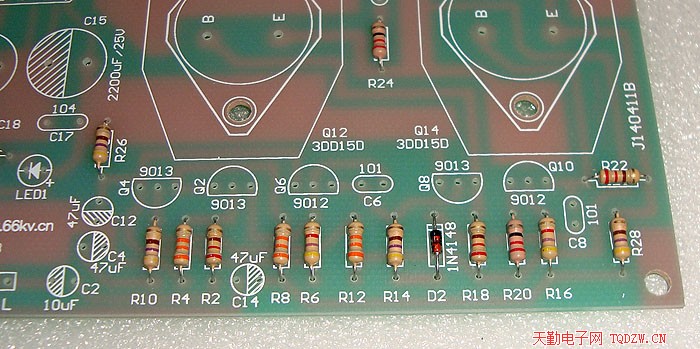

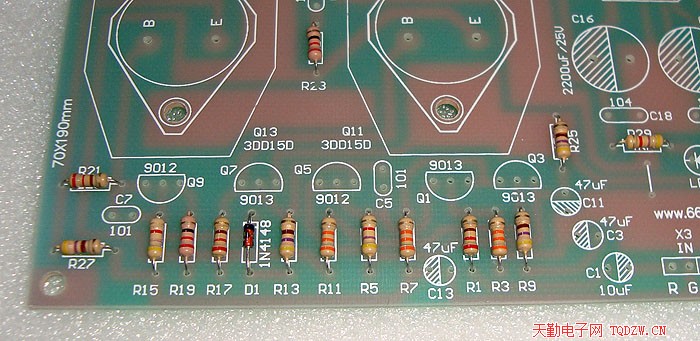

1、焊接所有的电阻和两只二极管1N4148

电路板的另一部分图片

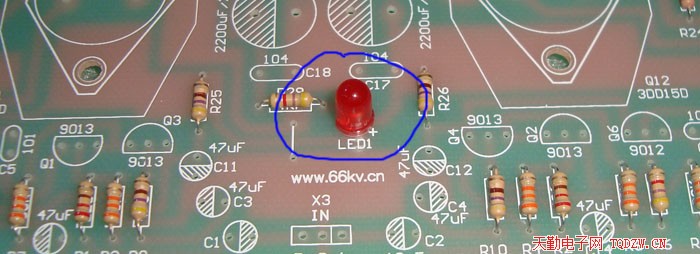

2、焊接LED,LED有正负极,长脚为正极,如果装反了,LED不发光

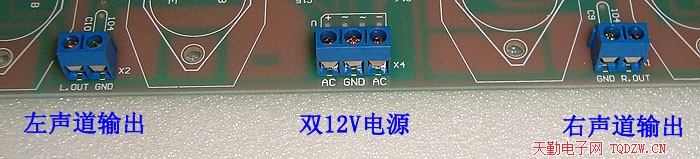

3、焊接三只接线座,接线座要紧贴电路板焊接

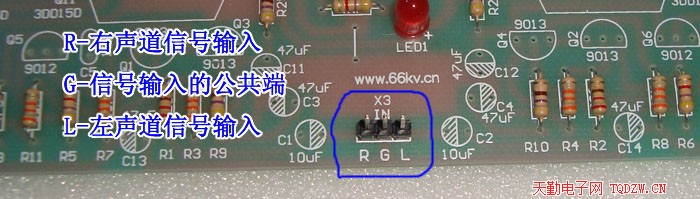

4、焊接信号输入的插针

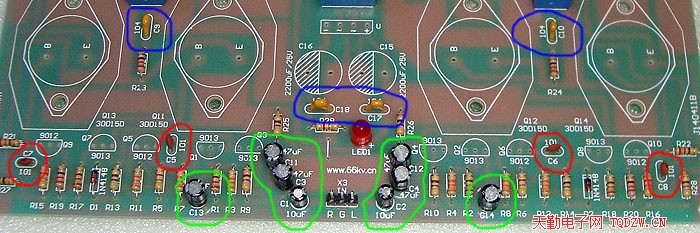

5、焊接101的瓷片电容,104的独石电容(也可以用瓷片电容)和,10uF、47uF电解电容,瓷片电容、独石电容无极性,电解电容有极性,长脚为正极

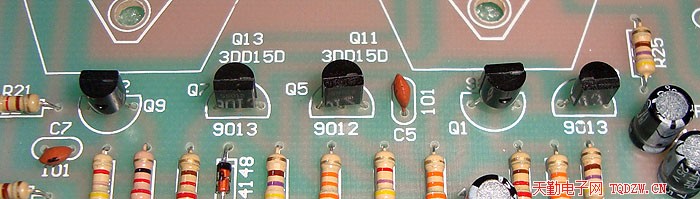

6、焊接三极管9012和9013,焊接时要注意极性不能装反,9012与9013对号入座,不能装错

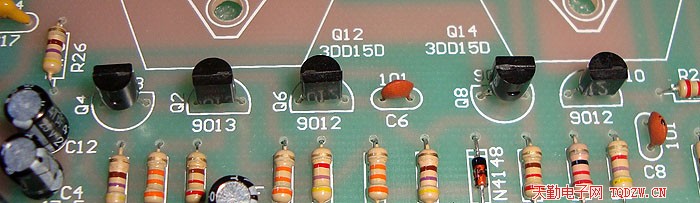

另一部分的三极管

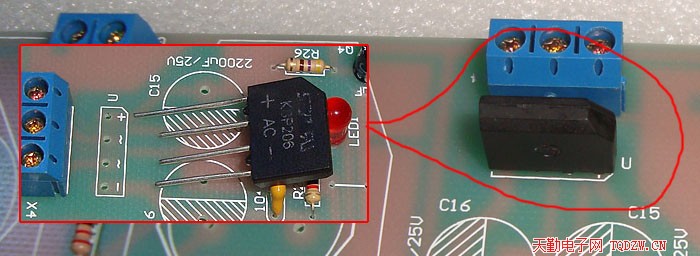

7、焊接整流桥,4只引脚中最长的接在正极那一端

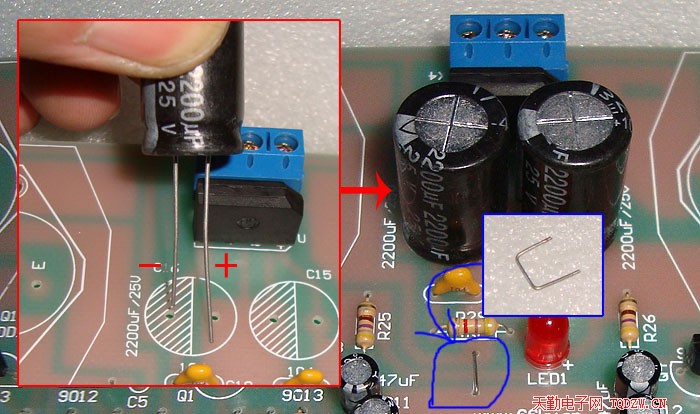

8、焊接2200uF的电解电容,此电容用于电源滤波,安装时一定要注意不能装反,装反了容易发生电容爆炸,另外将剪下的电容引脚折成如图中的形状,作为跨线焊在电路板上

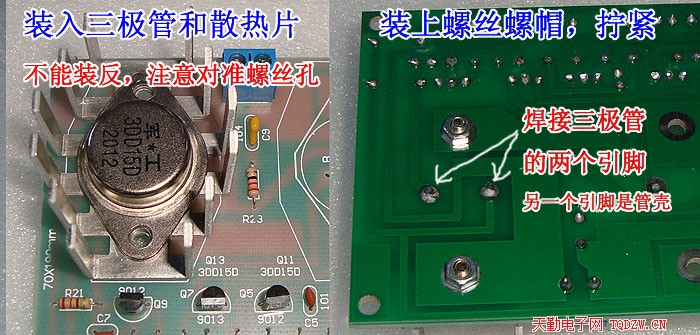

9、焊接金属壳的大功率三极管,先装入三极管和散热片,安装时不能装反了,要对准螺丝孔;然后装上螺丝和螺帽,拧紧;最后焊接三极管的两个引脚(另一个引脚是管壳,不用焊接)

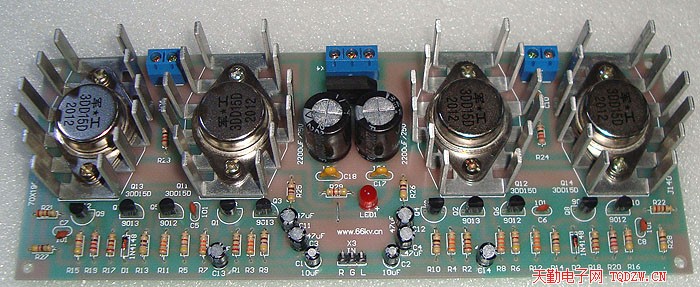

10、全部元件都焊接完毕

11、接上电源、喇叭、音箱源,测试(套件中不包含这些,需要另购或者自备)

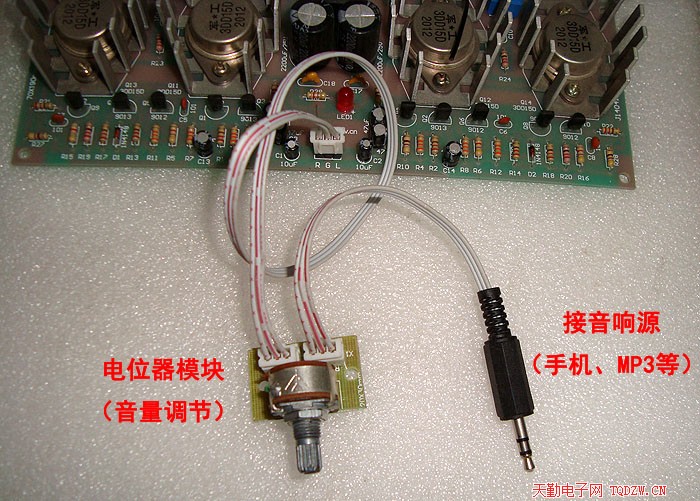

12、音响源与功放之间接一个电位器模块,用来调节音量大小(没有电位器模块也要接一支双联电位器,套件中不含电位器模块)

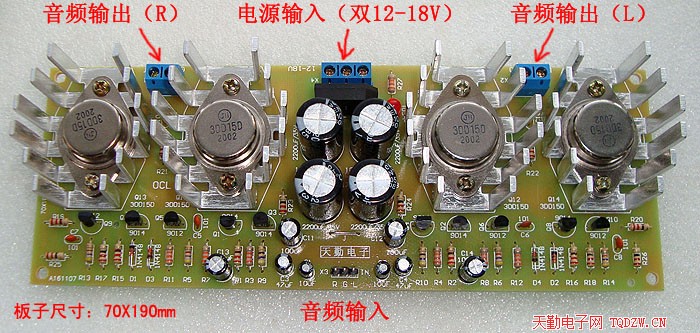

以上为老款OCL大功率功放套件的焊接教程,新款的加大了整流桥的功率,增加了滤波电容的数量和耐压,其他方面也略有改动,新款的功率更大,效果更好,下图为新款OCL大功率功放套件的成品图
