86型声光控开关套件焊接教程

更新时间:2017-6-15 17:13:17    阅读:1249    分享此文章:
86型声光控开关套件由分立元件组成,220V墙壁开关外形,是专为大、中、小学及职业学校学生实习电子技术和与之相关的电子知识而设计的,可以控制10-40W白炽灯。焊接教程如下:

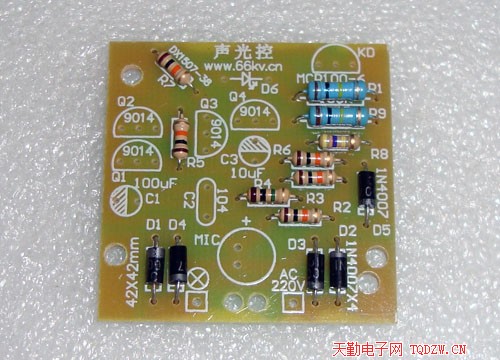

1、焊接电阻和二极管,请注意电阻的阻值与电路板上标注的电阻值对应,二极管1N4007要注意正负极

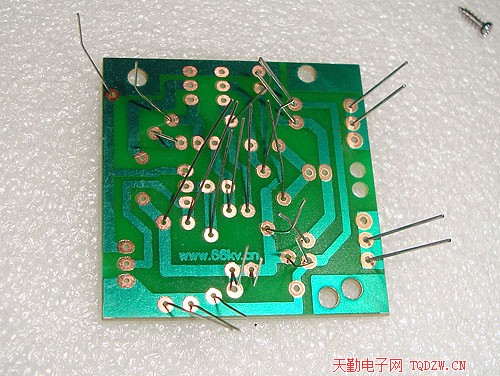

焊接前的反面照片,将元件引脚向外拜一下,以固定元件的位置,然后再焊接,焊接后减掉多余的引脚,再进行下一步焊接

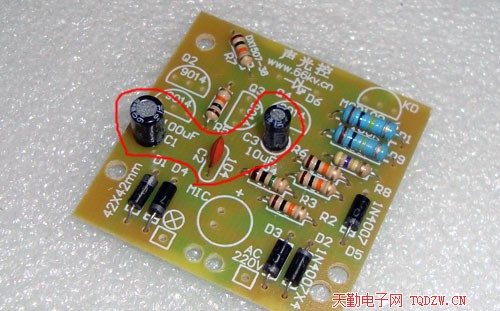

2、焊接电解电容C1、C3和瓷片电容C2

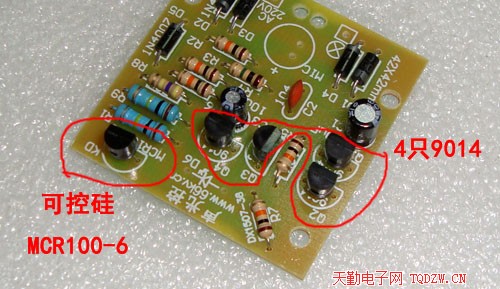

3、焊接4只9014三极管和可控硅MCR100-6,这两个器件外形非常相似,焊接时请注意,不要弄错了

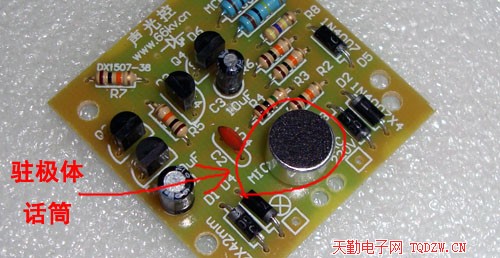

4、焊接驻极体话筒,驻极体话筒有极性,不能装反

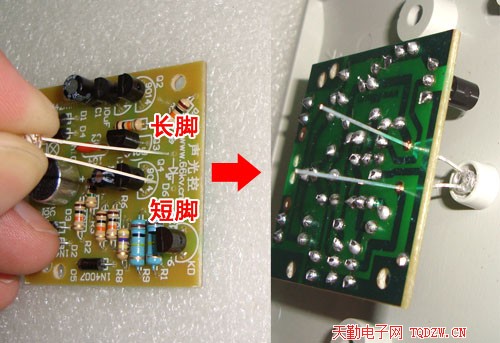

5、焊接光敏二极管,长脚为正极,不能装反了,先将光敏二极管插在电路板上,电路板固定在外壳上,确定好光敏二极管的位置,然后焊接

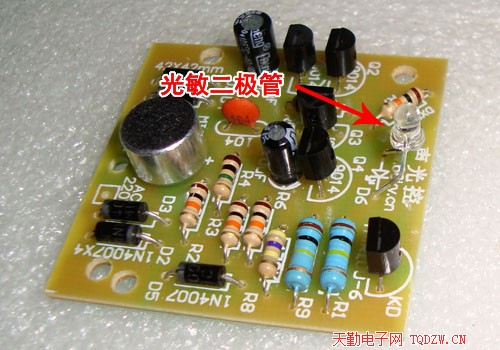

6、取下电路板,这是焊接后的光敏二极管如下图所示

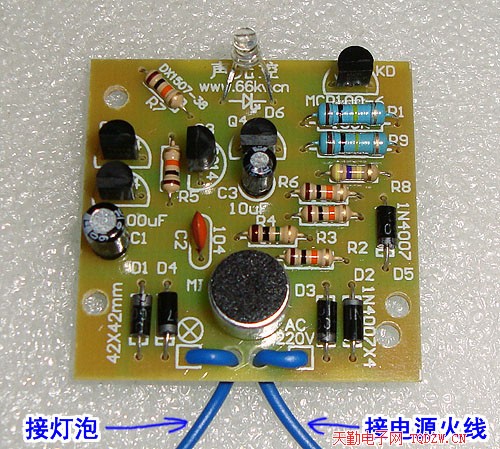

7、焊接电路板的引线

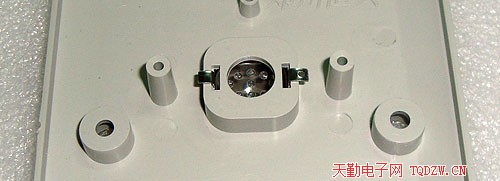

8、将金属片装入外壳中,固定好

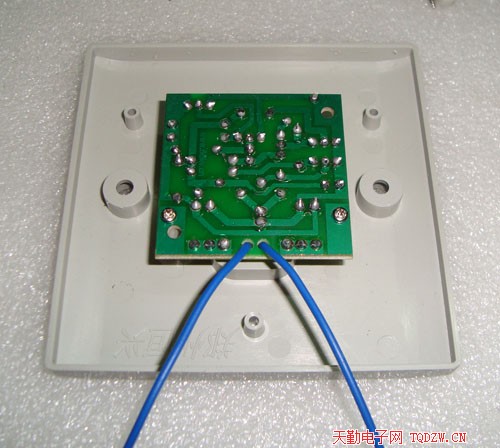

9、将电路板安装在外壳上,用螺丝固定好

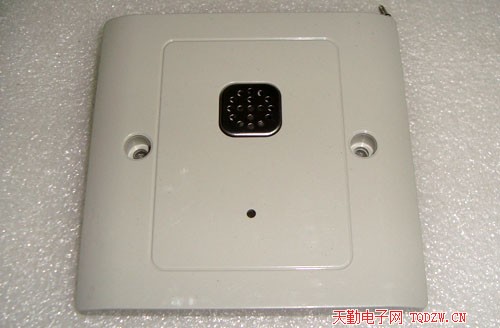

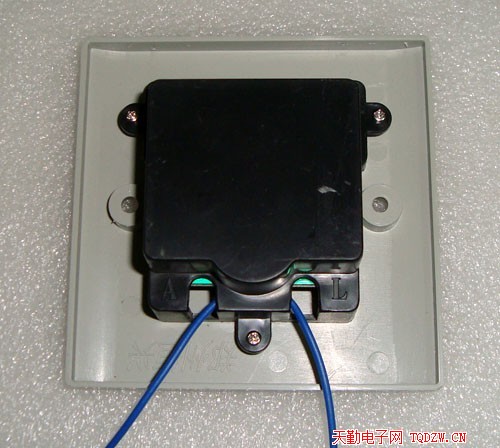

10、安装后壳,用螺丝固定,到这里86型声光控开关套件就焊接完成了

11、通电测试(需要在黑暗的环境下测试,如果想在白天实验,可以完全遮住或拆下光敏二极管),按下图接线方式接好电源插头和灯泡,接入220V交流电源,通电时灯亮数秒后熄灭,拍一下手灯亮,延时约10几秒后灯泡熄灭,再次拍手灯会再亮...,灯泡要用白炽灯,不能用节能灯(套件中不含电源插头、灯头、灯泡,测试时需要自备)
