苹果形小音箱套件焊接教程

更新时间:2017-6-15 11:17:05    阅读:2087    分享此文章:
苹果形小音箱套件是双声道音箱,苹果外形,内部采用2822功放;供电方式采用4节7号电池,也可采用外部电源供电,适用于电子技术教学或者电子爱好者组装。焊接教程如下:

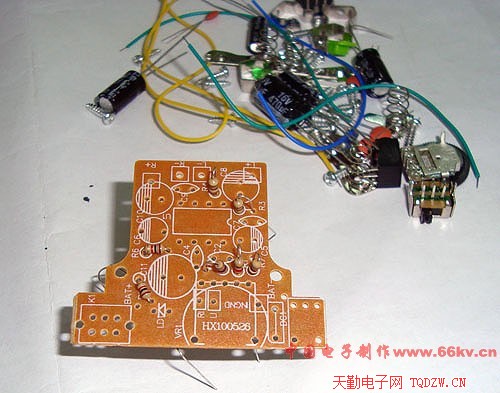

1、首先先焊接电阻元件,由于电路板空间有限,电阻要立着安装

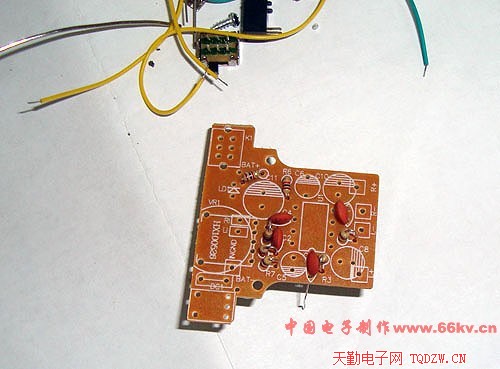

2、再焊接瓷片电容

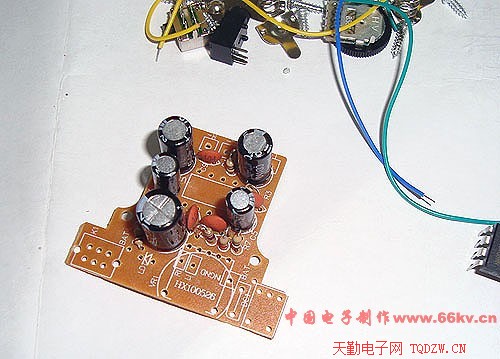

3、第三部焊接电解电容,电解电容要注意极性

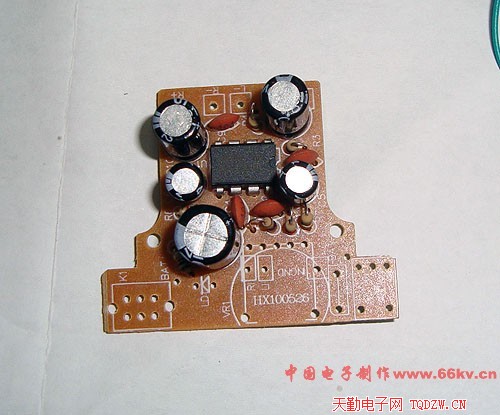

4、第四步焊接2822集成电路,注意引脚排列,不要装反了,焊接时间也不宜过长,以免集成电路过热损坏

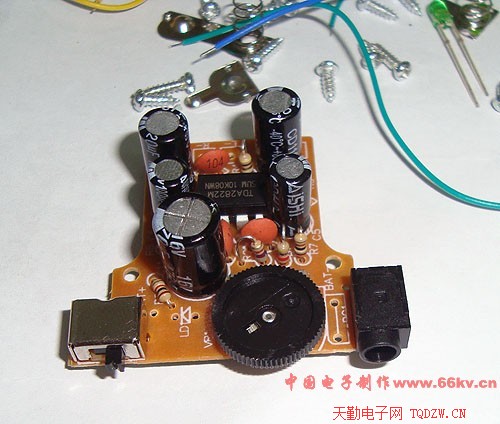

5、依次焊接电源开关、音量电位器、电源插座

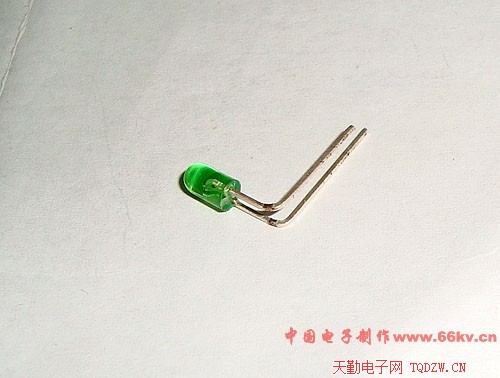

6、焊接LED时要注意先把LED折弯,再进行焊接,折弯方法见图,同时要注意LED的极性

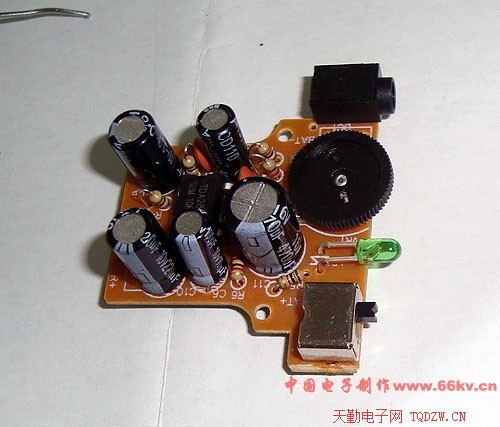

7、电路板上的原件全部焊接完成,再检查一下有没有焊错的地方,如无错误再进行下一步

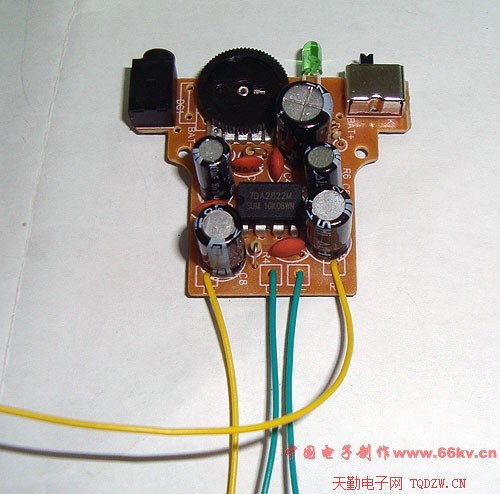

8、把四根喇叭线焊在电路板上

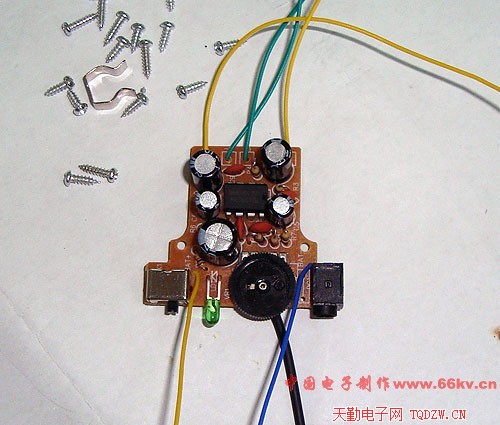

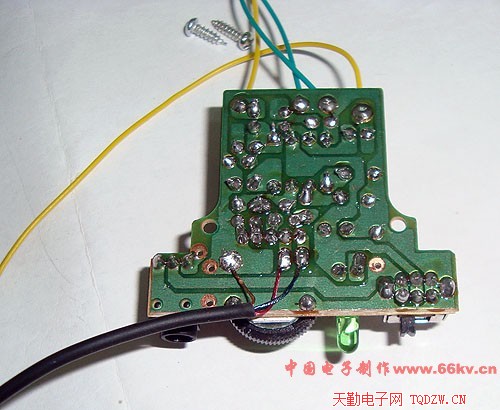

9、再焊上信号输入线,金色的焊在公共端上,红色和蓝色线分别接在两个声道的输入端

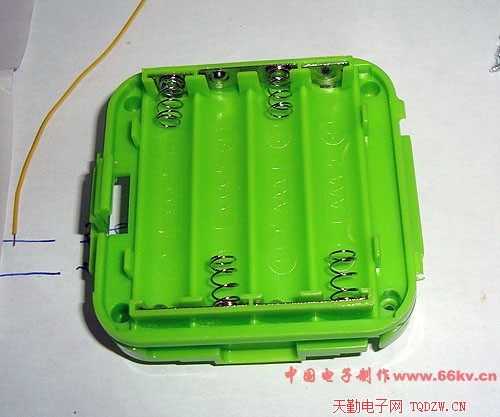

10、把电池座的弹簧按如图所示装在电池座上

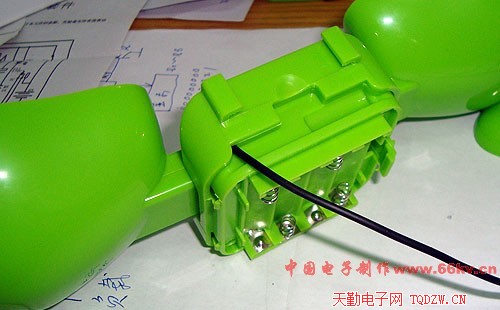

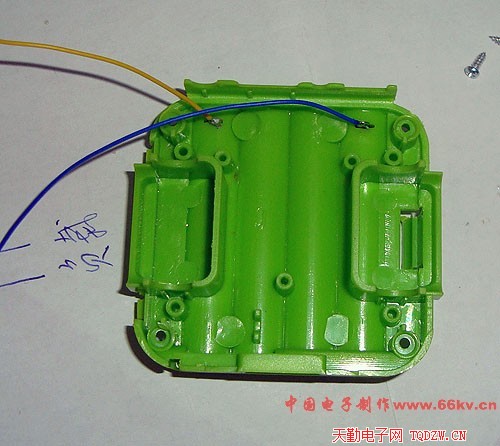

11、反过来,焊上两根线

12、根据电源极性把这两根线分别焊在电源输入的正端和负端

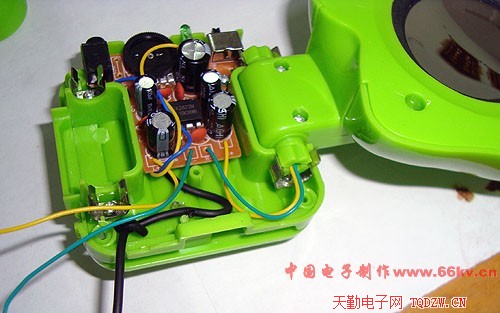

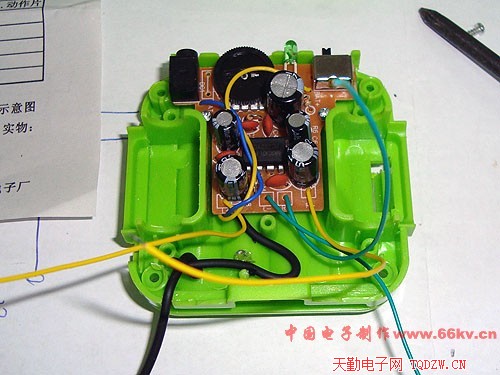

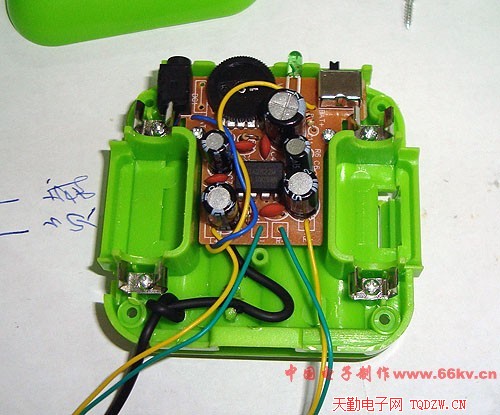

13、把电路板装在壳体上,上好螺丝

14、装上这四个弹簧片

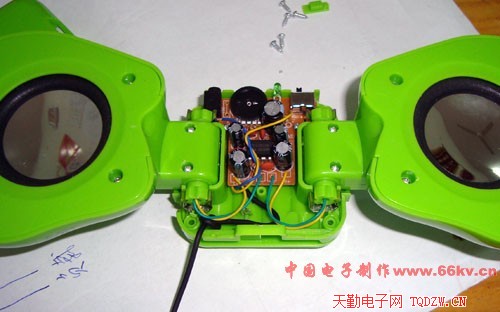

15、装喇叭和音箱,喇叭装在音箱上用胶粘牢(或者用电烙铁加热喇叭边沿的外壳固定),再焊上喇叭线

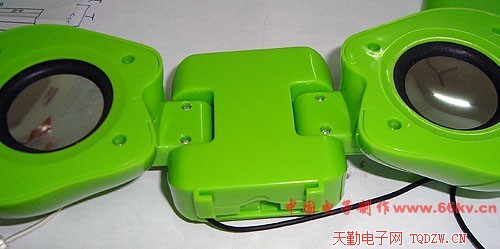

16、扣好音箱壳体

17、右侧音箱装好了,再装左侧的

18、左侧的音箱安装方法同右侧

19、扣上前盖,上好螺丝

20、这样音箱就做好了

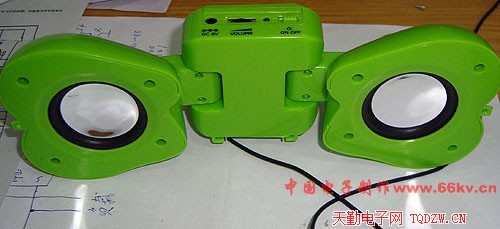

21、做好后的效果
