数字电路时钟套件焊接教程

更新时间:2017-6-15 10:57:40    阅读:2616    分享此文章:
数字电路时钟套件由秒信号发生器,计数器,译码显示器,校时电路组成,纯数字电路,用于数字电路教学实训。焊接教程如下:

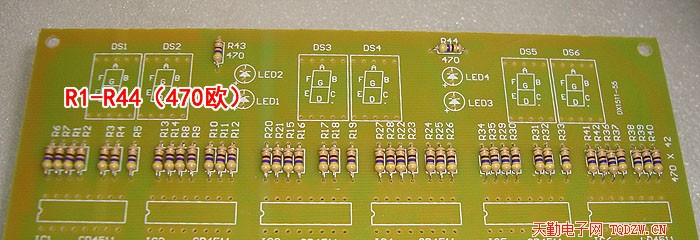

1、焊接44只470欧的电阻

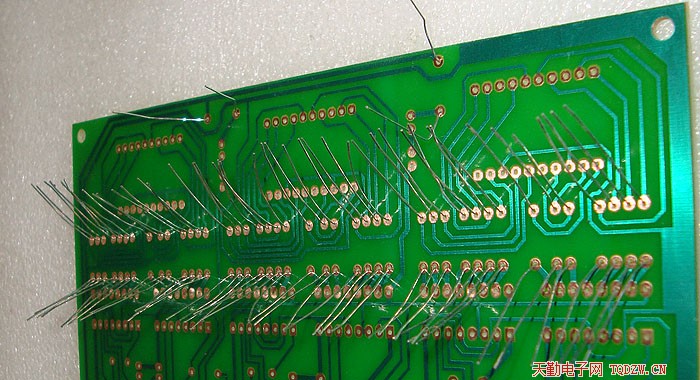

将电阻固定好再焊接,其他的元件也可以像图上这样将引脚向外掰开,使元件固定在电路板上,不滑落,容易焊接

2、焊接剩下的电阻和二极管1N4148,二极管要注意极性

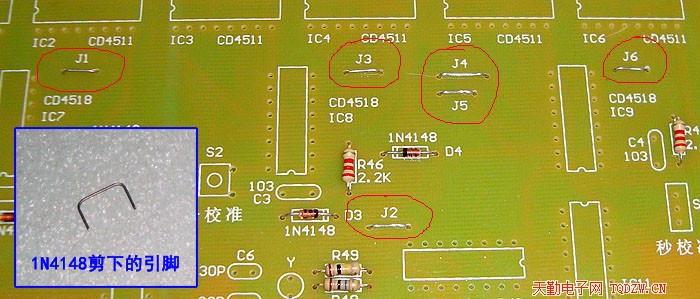

3、焊好二极管1N4148后,剪下其引脚弯成如图形状,当做跨线

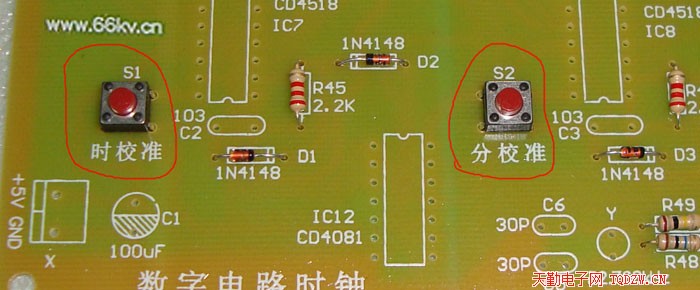

4、焊接S1、S2两只按键开关

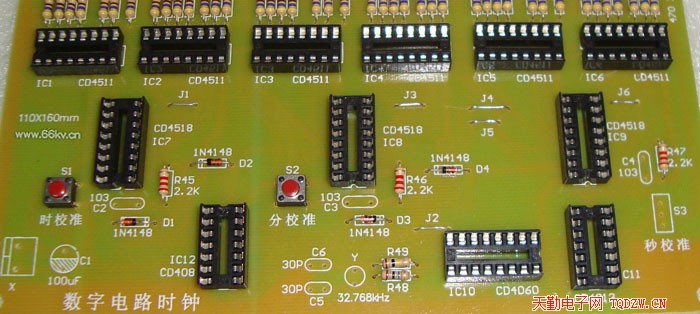

5、焊接12只集成电路插座,焊接时要注意其缺口方向,焊完后先不忙安装集成电路,等其他元件都焊好后再安装

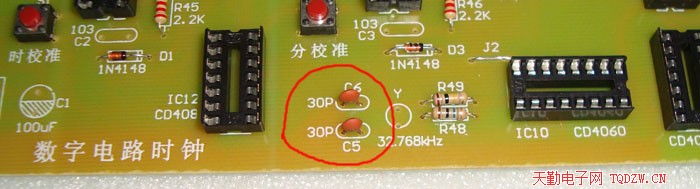

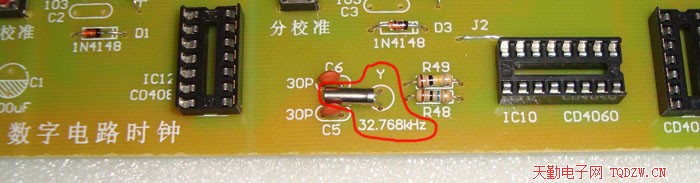

6、焊接两只30P的瓷片电容

7、焊接32.768kHz的晶振

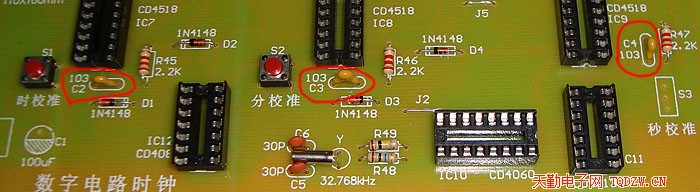

8、焊接C2、C3、C4,3只103 的独石电容

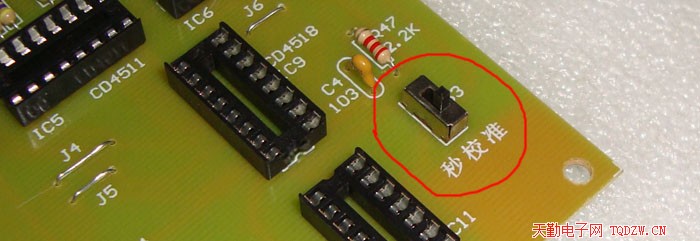

9、焊接拨动开关

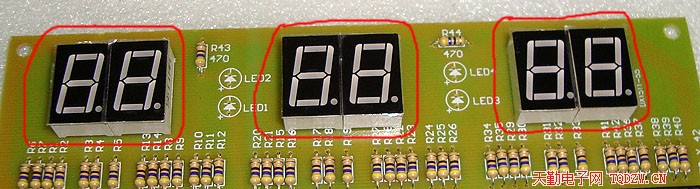

10、焊接6只一位数码管,注意方向不能装反

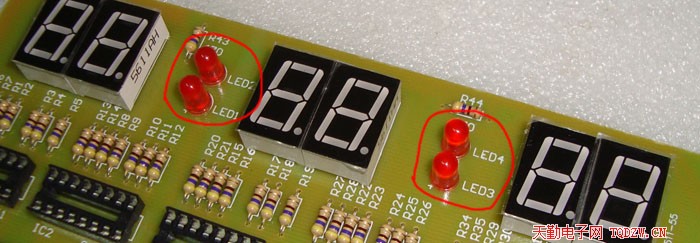

11、焊接4只发光二极管,长脚为正极,不能装反,

12、焊接电解电容

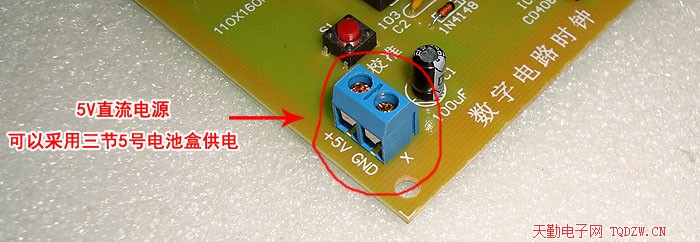

13、焊接接线座,要紧贴电路板焊接

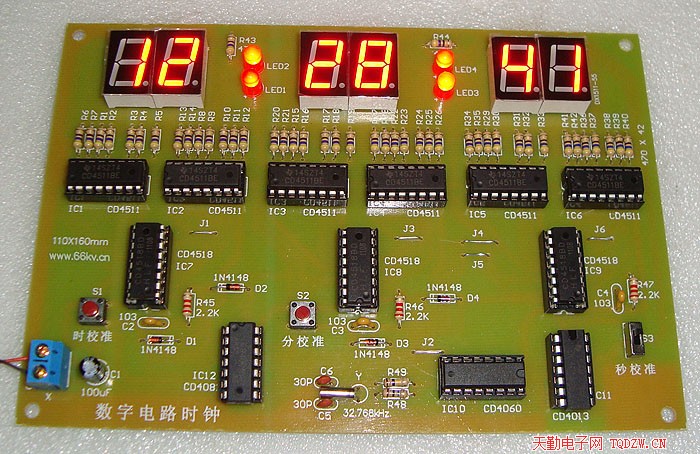

14、最后对应型号装上集成电路,一定要注意不能装反,否则烧坏集成电路,检查无误后,通电测试

15、来一张反面的焊点照片,此电路板虽然复杂,但线路设计的较粗,焊盘大,易焊接
