声光控灯头套件焊接教程

更新时间:2017-6-15 10:27:24    阅读:1161    分享此文章:
声光控灯头套件是由分立元件组成,是专为大、中、小学及职业学校学生实习电子技术和与之相关的电子知识而设计的,套件配有灯座式外壳,使用方便、安全。焊接教程如下:

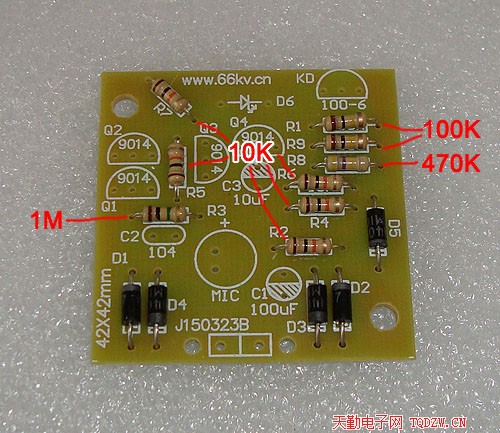

1、首先焊接电阻和二极管,电阻根据阻值对号入座,二极管要注意极性不能装反,都要紧贴电路板焊接

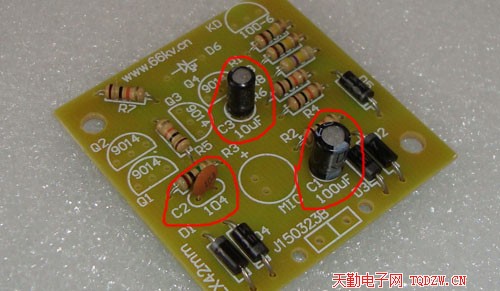

2、焊接电解电容 和瓷片电容,瓷片电容没有极性,电解电容长脚为正极

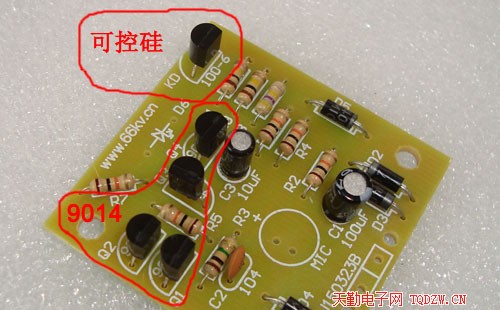

3、焊接三极管9014和可控硅100-6,两种元件外形相似,不要焊错哦

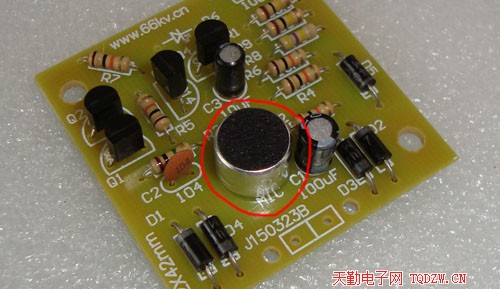

4、焊接驻极体话筒,驻极体话筒也是有正负极的

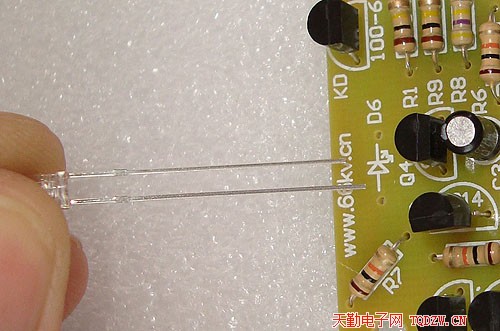

5、焊接光敏二极管,正负极不能装反,如果光敏二极管装反了,声光控灯头白天也能工作

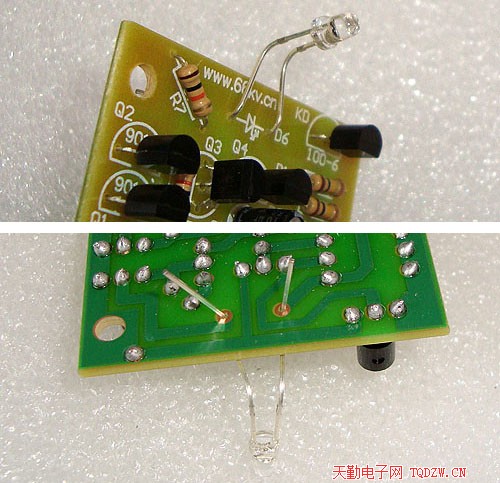

6、把光敏二极管弯曲后装入电路板的焊孔内再焊接

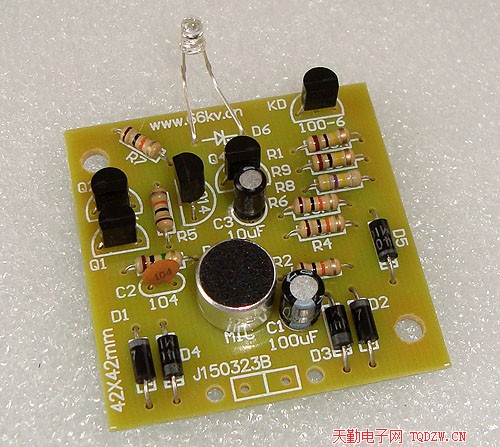

7、全部元器件都焊接完成的电路板样子

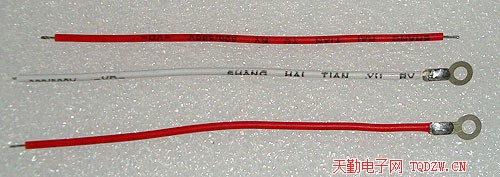

8、在焊片上面焊上导线

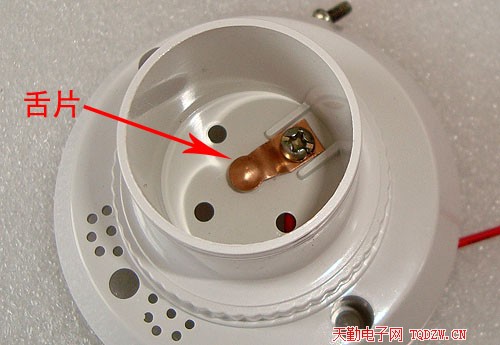

9、将舌片和螺丝装入外壳内

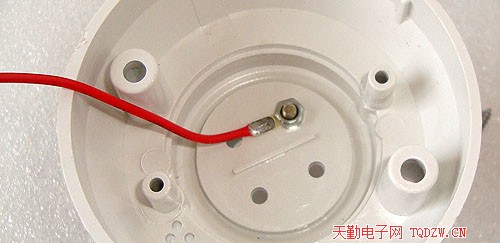

10、舌片螺丝的另一头装上焊片同时拧紧螺帽

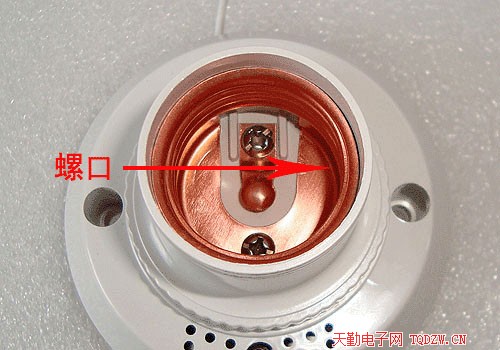

11、螺口和螺丝装入外壳内

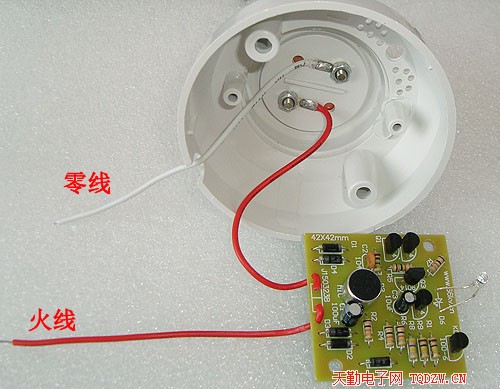

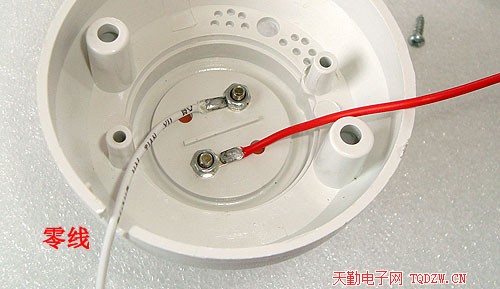

12、螺口螺丝的另一头装上焊片同时拧紧螺帽,与螺口相连的引线接电源的零线

13、与舌片相连的引线接在电路板上其中一个接口,另一个接口焊上一条引线,这条引线接电源的火线(相线)

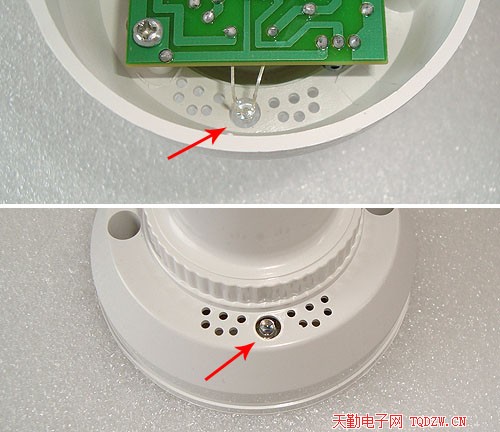

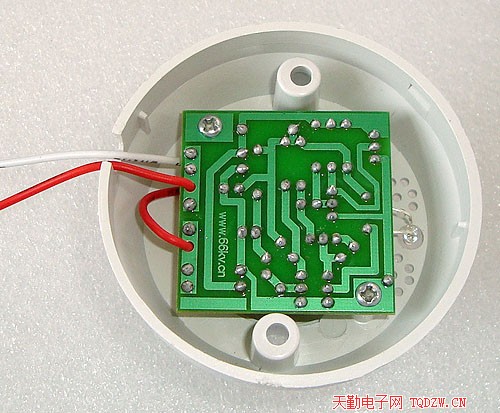

14、将电路板装入外壳,光敏二极管伸出外壳

15、伸出外壳的光敏二极管

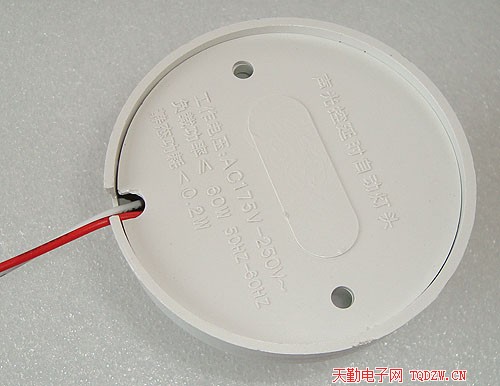

16、将电源的引线引出,盖上后盖

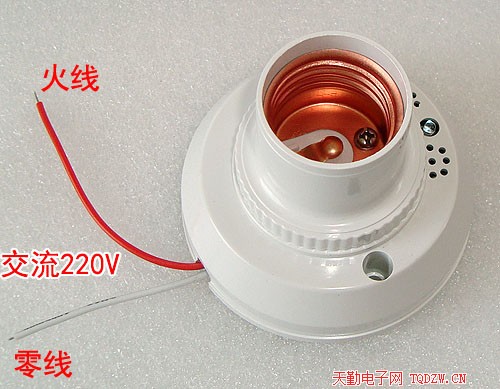

17、声光控灯头套件就焊接完成了,检查无误后最后装入10-40W的灯泡(白炽灯),通电测试(一定要在黑暗的环境下测试哦,白天是不工作的)
