触摸延时节能开关套件焊接教程

更新时间:2017-6-13 17:35:26    阅读:520    分享此文章:
由CD4011组成的触摸开关,220V墙壁开关外形,可以控制10-40W白炽灯,延时时间约7-8秒。

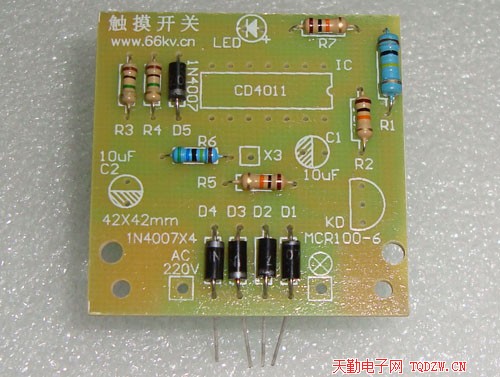

1、焊接二极管和电阻,焊接时严格按照各元件参数对号入座,电阻R6尤其不能装错,如果装错了触摸时会有触电危险

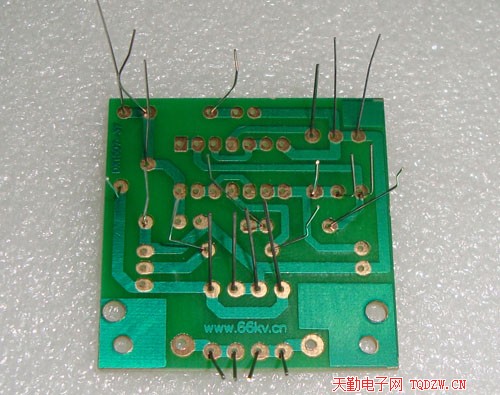

先紧贴电路板插上元件,弯一下元件引脚简单固定,使元件不易脱落,再焊接

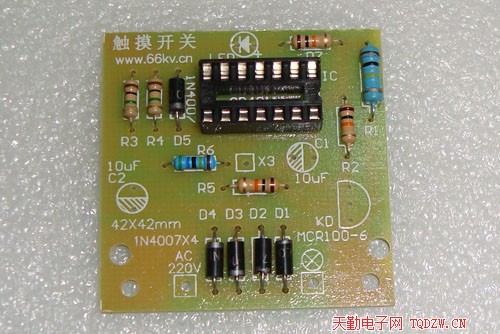

2、焊接集成电路CD4011的插座,集成电路最后安装,以免电烙铁漏电或有静电而损坏芯片

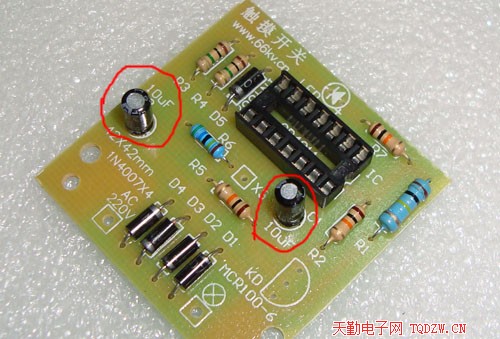

3、焊接两只电解电容,注意极性不能反

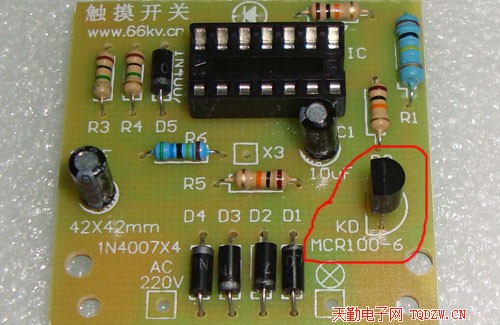

4、焊接可控硅MCR100-6

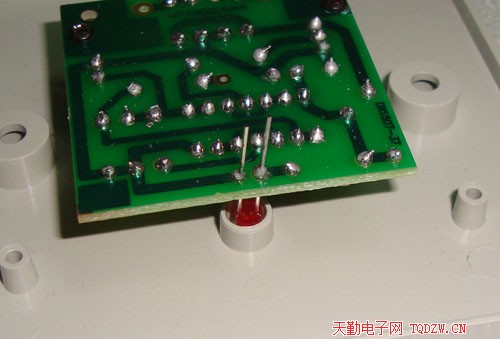

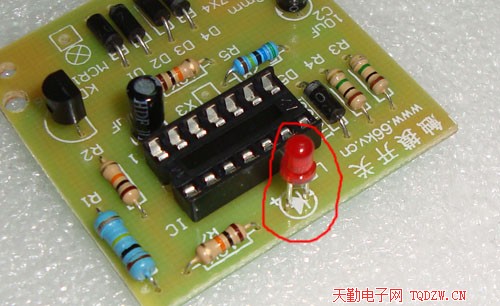

5、焊接发光二极管,要把电路板装在外壳上面后再焊接,以确保发光二极管的位置不会有偏差

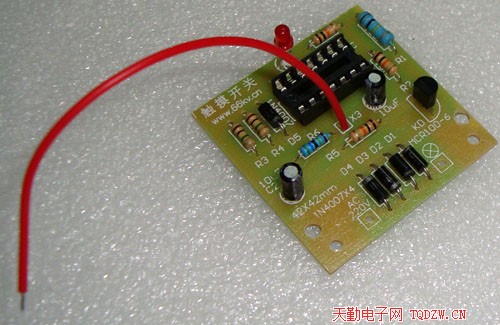

6、焊接触摸片的连接线(一条双头镀锡导线)

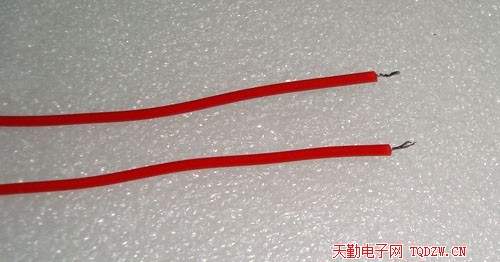

7、将电源线(长的导线)截为两段,拨出铜丝上锡备用

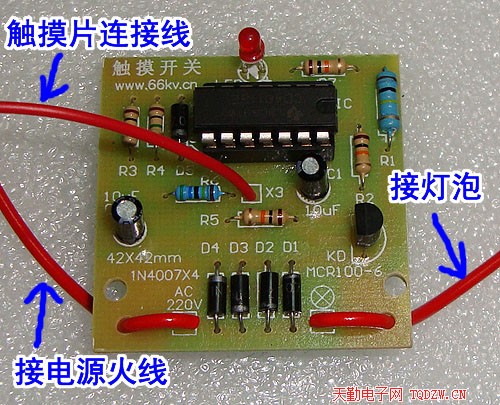

8、焊接电源线


9、插入集成电路CD4011,注意缺口方向不能错

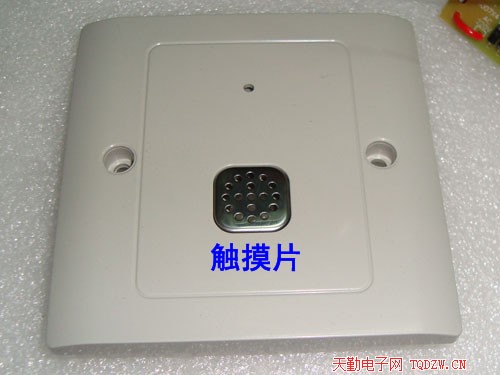

10、将触摸片的保护膜去掉,装入外壳中

11、将触摸片的连接线焊在触摸片上,焊接前要用砂布或锉刀打磨一下焊接点,打磨后先上锡再焊接,如果不好上锡可以加一点焊锡膏

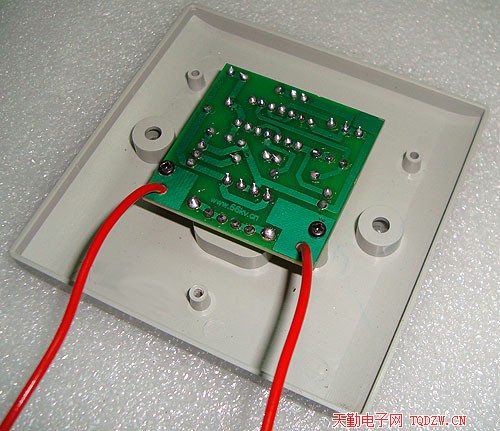

12、把电路板装入外壳,上好螺丝

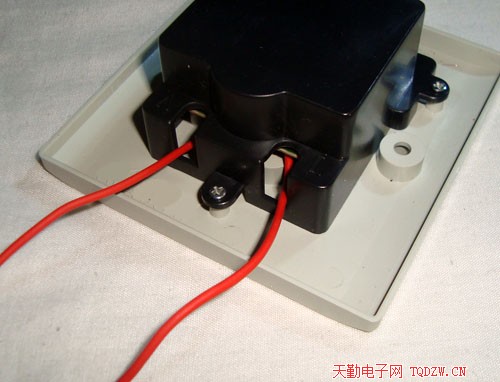

13、装上后盖,上好后盖的螺丝

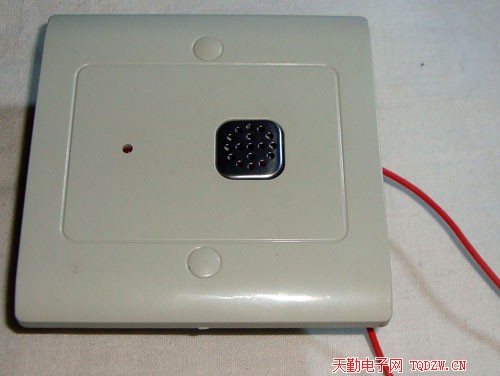

14、触摸延节能时开关套件就这样焊好了

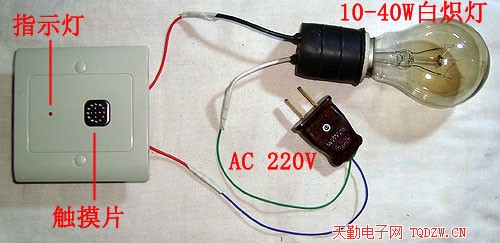

15、通电测试,按下图接线方式接好电源插头和灯泡,接入220V交流电源,通电时灯亮几秒后熄灭,用手按一下触摸片灯就亮了,延时约7-8秒后灯泡熄灭,灯泡要用白炽灯,不能用节能灯(套件中不含电源插头、灯头、灯泡,测试时需要自备)
