8038函数信号发生器套件焊接教程

更新时间:2017-6-7 19:03:48    阅读:1425    分享此文章:

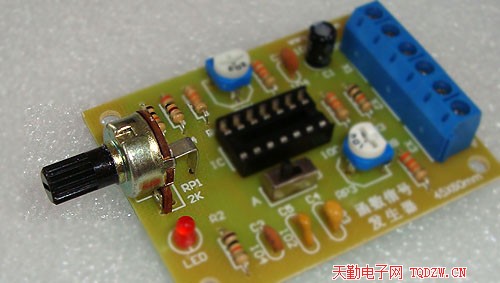

8038函数信号发生器套件采用性能优良的单片函数信号发生器专用集成电路ICL8038,外接少量的阻容元件,可以产生正弦波、三角波和方波,并且信号的频率、占空比、正弦波失真度可调。焊接教程如下:

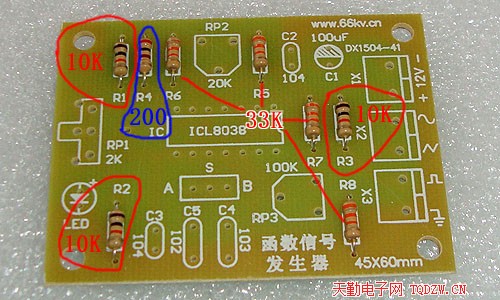

1、首先焊接电阻,注意色环的颜色对应的电阻值,在电路板上对号入坐

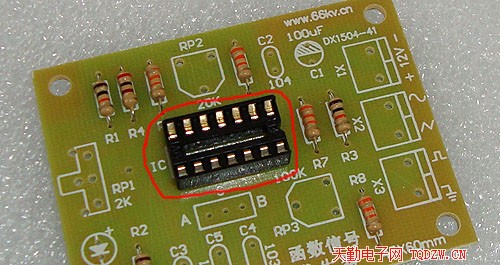

2、再焊接集成电路插座,注意缺口的方向,不能装反了

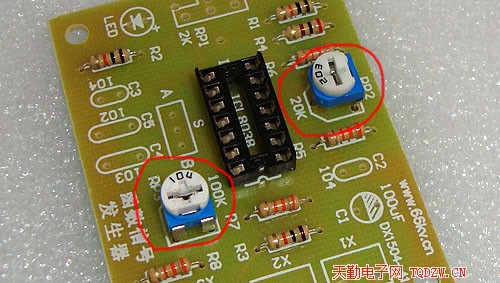

3、焊接RP2和RP3两只可调电阻,RP2是占空比调节电阻,RP3是正弦波失真度调节电阻

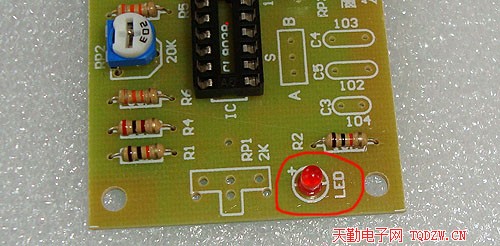

4、焊接发光二极管LED,LED是电源指示灯

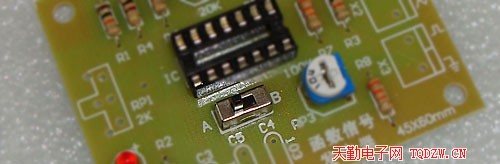

5、焊接波段开关S,波段开关拨向A是高频段、拨向B是低频段

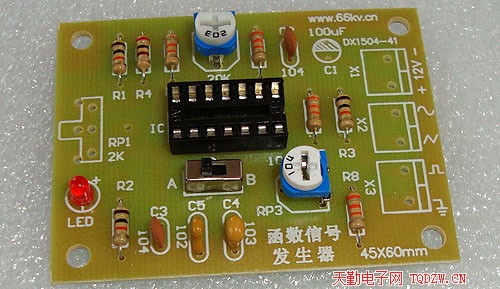

6、焊接瓷片电容和独石电容,此电容无正负极,独石电容C4、C5是两个频段的震荡电容,瓷片电容是高频滤波电容

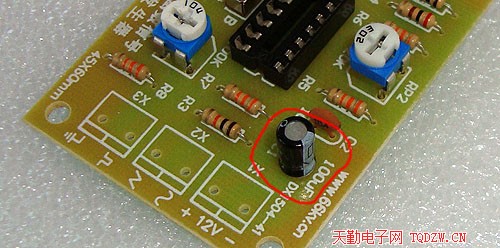

7、焊接100UF电解电容,要注意正负极,这个电容是电源滤波电容,起到电源退偶作用

8、焊接接线座,先把3只接线座扣在一块再焊接

9、焊接频率调节电位器RP1

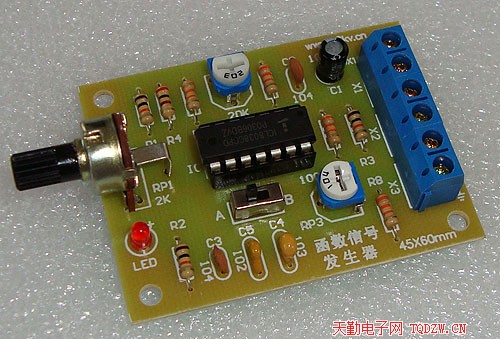

10、最后装上集成电路ICL8038,要看清楚,不能装反哦

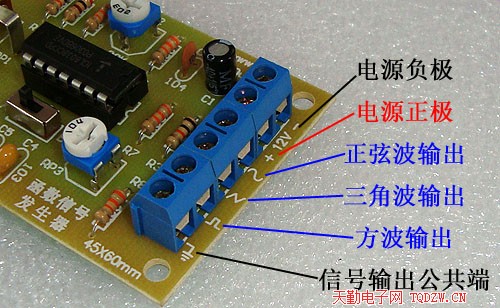

11、各端子定义
