D882串联稳压电源套件焊接教程

更新时间:2016-12-31 16:12:31    阅读:1693    分享此文章:
2014年山东省春季高考技能考试机电一体化专业样题套件,采用中功率三极管D882为调整管,输入电压:AC 12V(变压器、导线和插头可选配),输出电压:DC 4-8V(可调),输出电流:100mA,适用于电子专业学生实训。

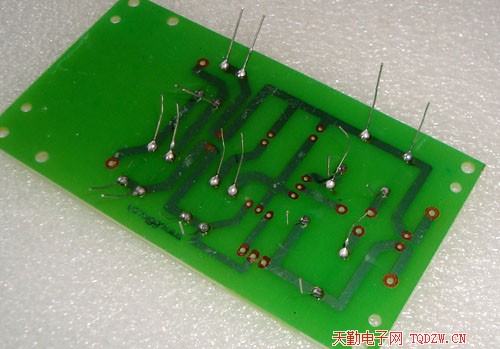

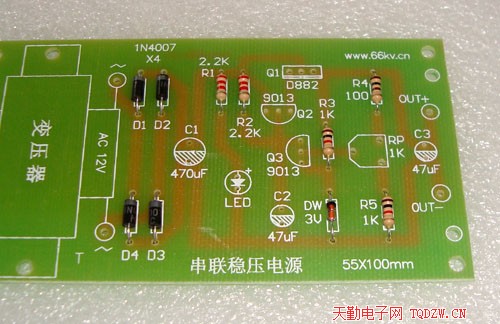

1、焊接电阻、二极管、稳压管,紧贴电路板焊接,二极管、稳压管要注意极性

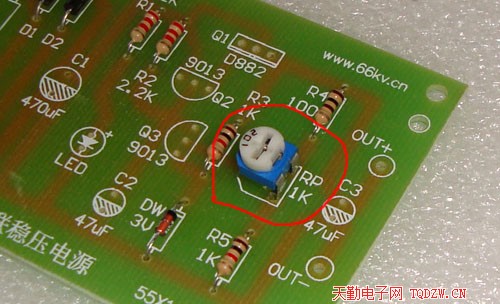

2、焊接1K(102)可调电阻

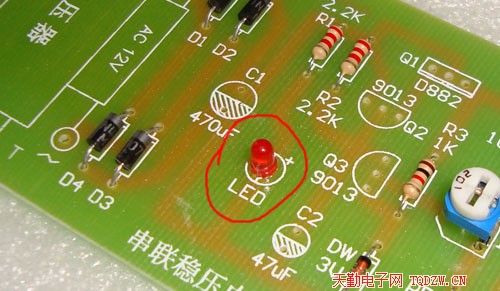

3、焊接发光二极管,长脚为正极

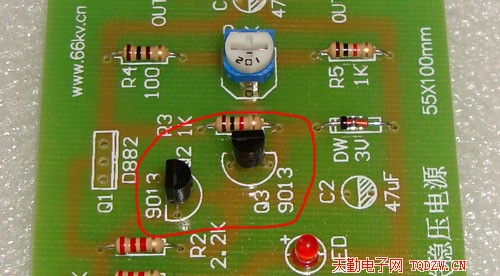

4、焊接两只9013三极管

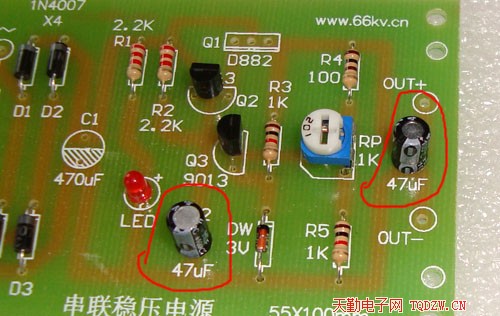

5、焊接两只47uF电解电容,要注意正负极不能装反,字符阴影部分为负极

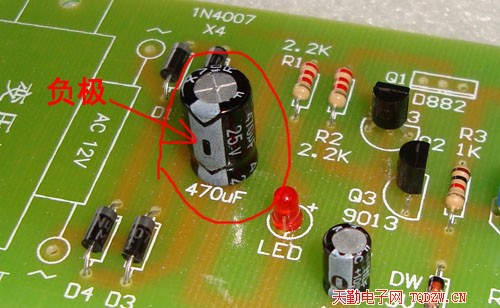

6、焊接470uF电解电容,要注意正负极不能装反

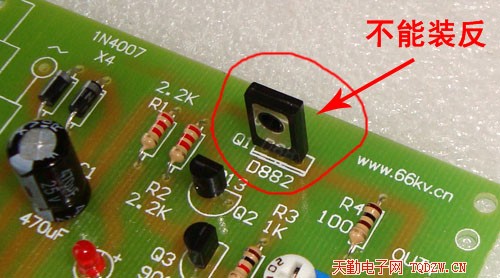

7、焊接三极管D882,D882的金属部分超里面方向

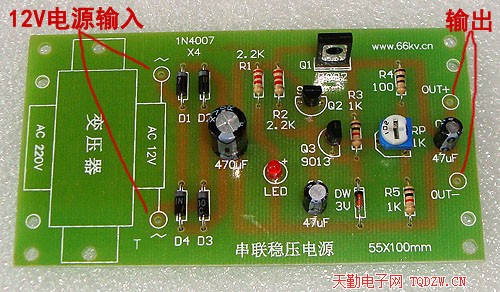

8、焊好的样子,下一步安装变压器,变压器在套件中是可选配的

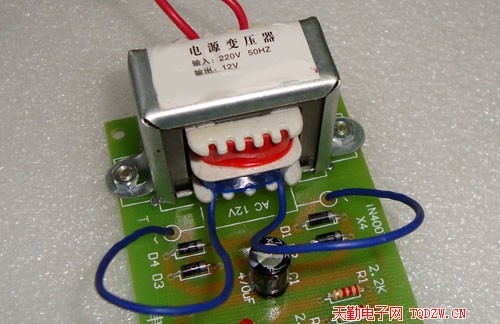

9、安装变压器,拧紧螺丝,把变压器的两根蓝色引线(12V输出)焊接在电路板上

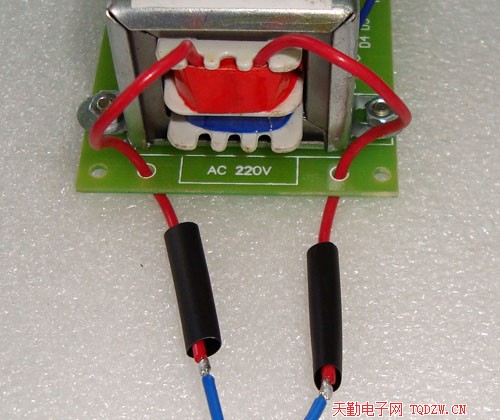

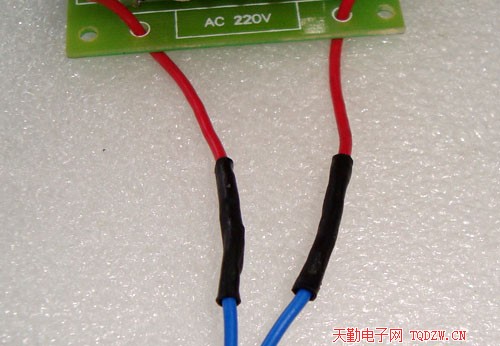

10、连接220V电源输入线,焊接前套上热缩管

11、加热热缩管,套紧接头

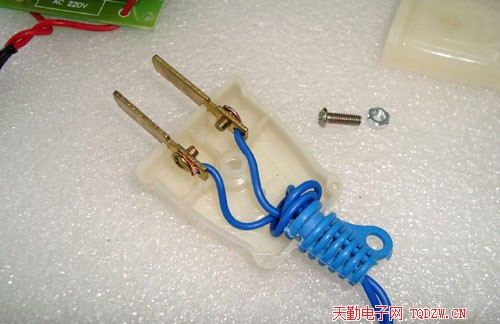

12、另一头连接电源插头

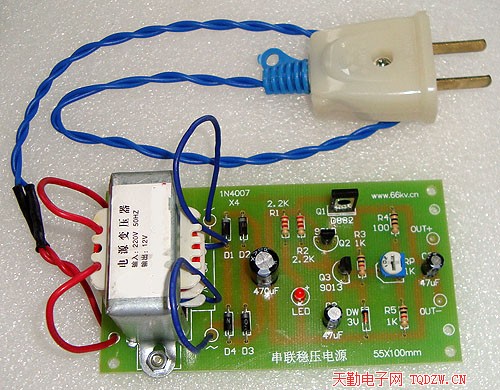

13、全部焊好的样子
