指针式万用表测量电容方法详解

更新时间:2016-10-7 17:26:31    阅读:775    分享此文章:
作为电子入门者,正确使用万用表是最基本的技能,本文主要讲解如何用指针式万用表测量交流电容。

测电容用电阻挡,根据电容容量选择适当的量程,并注意测量时对于电解电容黑表笔要接电容正极。

1、估测微法级电容容量的大小:可凭经验或参照相同容量的标准电容,根据指针摆动的最大幅度来判定。所参照的电容耐压值可以不同,只要容量相同即可,例如估测一个100μF/250V的电容可用一个100μF/25V的电容来参照,只要它们指针摆动最大幅度一样,即可断定容量一样。

2、估测皮法级电容容量大小:要用R×10kΩ挡,但只能测到1000pF以上的电容。对1000pF或稍大一点的电容,只要万用表针稍有摆动,即可认为容量够了。

3、测电容是否漏电:对1000微法以上的电容,可先用R×10Ω挡将其快速充电,并初步估测电容容量,然后改到R×1kΩ挡继续测一会儿,这时指针不应回返,而应停在或十分接近∞处,否则就是有漏电现象。对一些几十微法以下的定时或振荡电容(比如彩电开关电源的振荡电容),对其漏电特性要求非常高,只要稍有漏电就不能用,这时可在R×1kΩ挡充完电后再改用R×10kΩ挡继续测量,同样万用表针应停在∞处而不应回返。

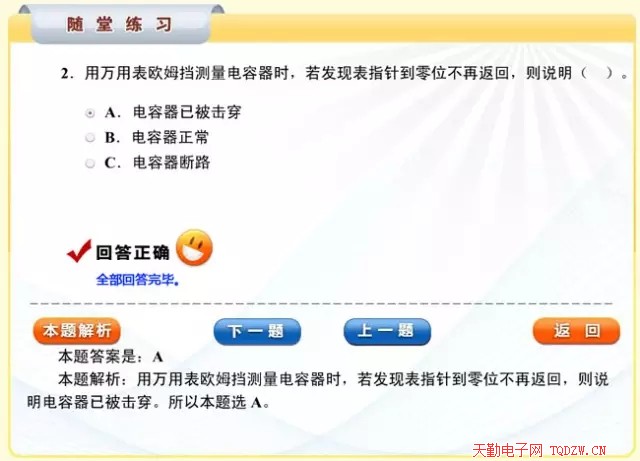

4、测量容量较大的电容器(5000P以上),万用表指针将迅速右摆后再逐渐返回左端,指针停止时所指电阻值为此电容绝缘电阻。绝缘电阻越大越好,一般应接近∞,若指针不动,电容器已断路,摆动后不返回,电容器漏电严重,均不能使用。较小容量(5000P以下)电容测试时表针基本不动。

5、万用表使用前,应做到:
(1)万用表水平放置。
(2)应检查表针是否停在表盘左端的零位。如有偏离,可用小螺丝刀轻轻转动表头上的机械零位调整旋钮,使表针指零。
(3)将表笔按上面要求插入表笔插孔。
(4)将选择开关旋到相应的项目和量程上,就可以使用了。

6、万用表使用后,应做到:
(1)拔出表笔。
(2)将选择开关旋至“OFF”档,若无此档,应旋至交流电压最大量程档,如“1000V”档。
(3)若长期不用,应将表内电池取出,以防电池电解液渗漏而腐蚀内部电路。

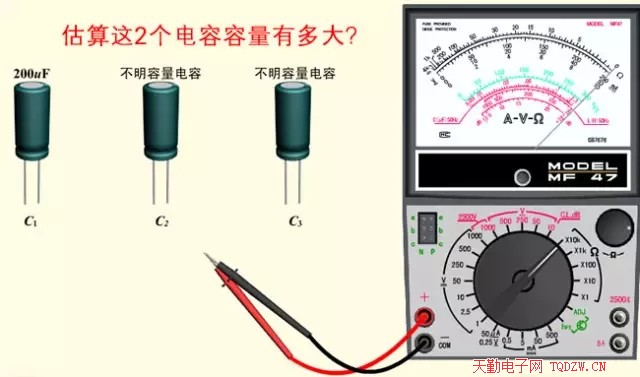

7、实例演示,以200UF的电容为参考,测量其他电容。

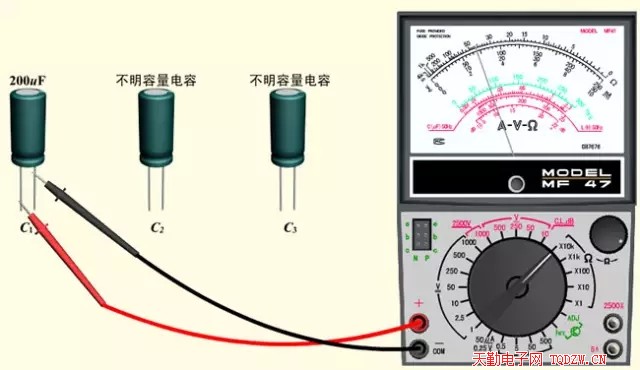

第一步:用万用表档位与量程选择RX10k档,调零,如下图:

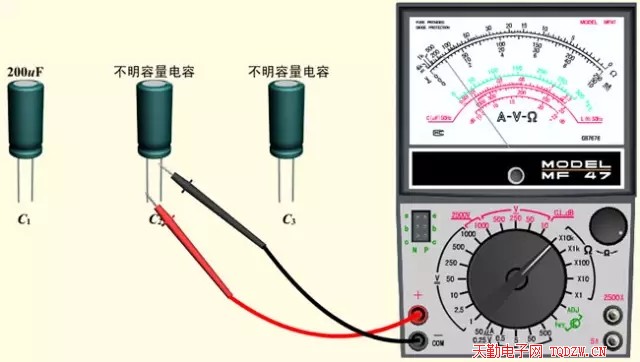

第二步:将红、黑表笔接在电容两端,可以看到指针有一个较大的偏转,然后慢慢回到无穷大的位置,如下图:

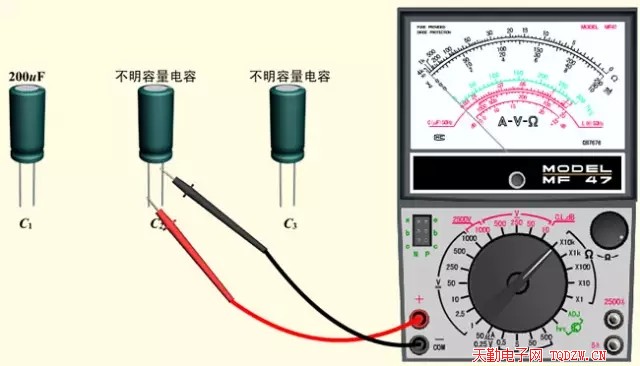

第三步:将红、黑表笔接在电容C2两端,发现指针偏转角度比测200UF的电容小了一半,然后慢慢回到无穷大的位置,如下图。可以认为这个电容的容量大概是100UF左右。

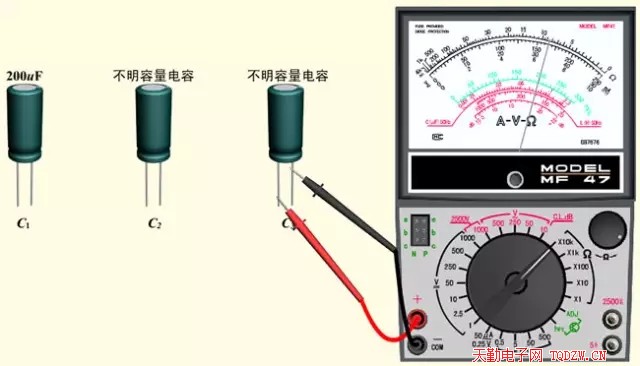

第四步:将红、黑表笔接在电容C2两端,发现指针偏转角度比测200UF的电容大了一半多点,然后慢慢回到无穷大的位置,如下图。可以认为这个电容的容量大概是470UF左右。


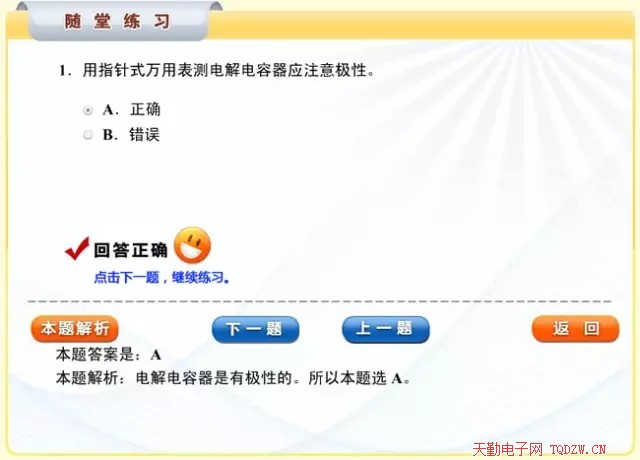

注意:电解电容器是有极性电容,测试时应用红笔接电解电容器负极,黑笔接正极,电容量越大,表针摆动越大,每次测量后应将电容器两端短接将电容器上所充电荷放掉。
