555门铃套件焊接教程

更新时间:2016-10-7 10:37:18    阅读:3342
555门铃是是利用NE555时基集成电路组成的多谐振荡器实现模拟“叮咚”门铃的套件。焊接教程如下:

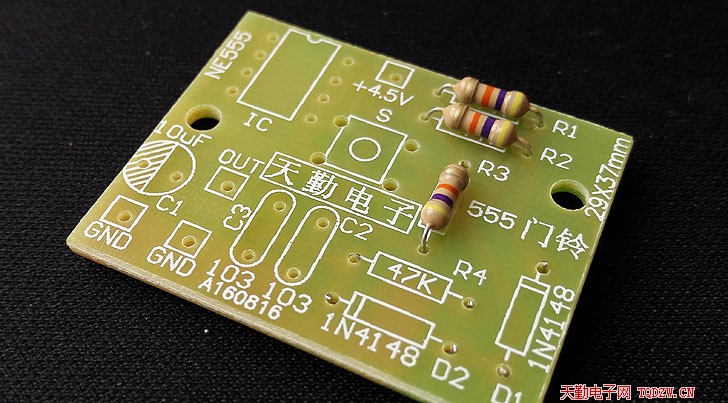

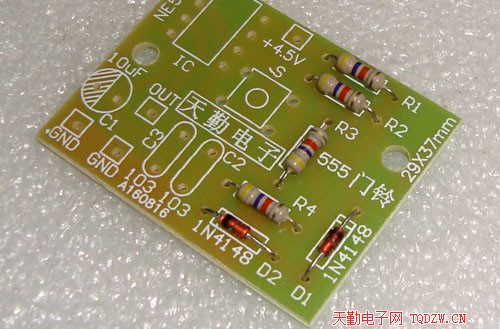

1、焊接4只电阻和两只二极管1N4148,R1、R2、R3安装在电路板的正面,要紧贴电路板

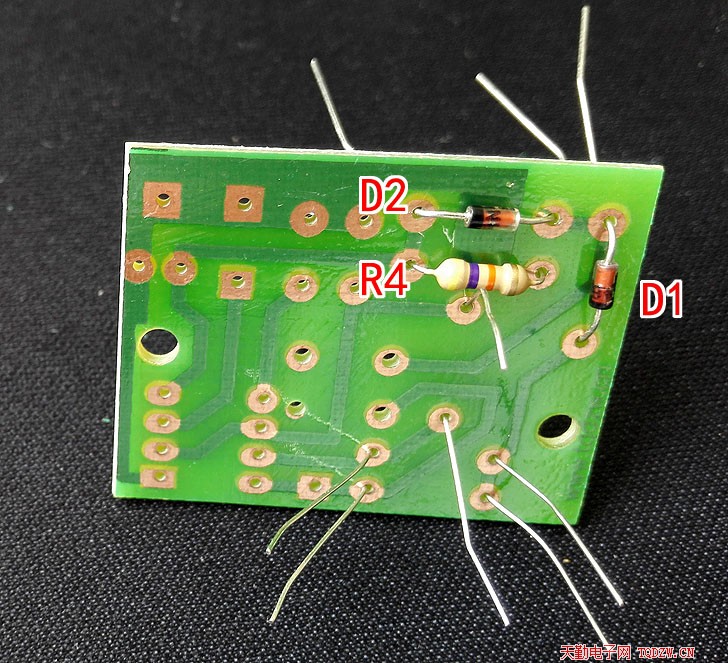

2、因为外壳设计紧凑,二极管D1、D2和电阻R4要安装在电路板的反面,二极管注意正负极

3、焊好后的正面图

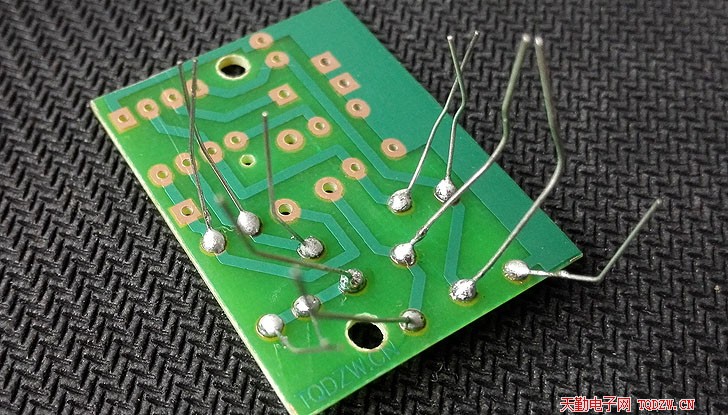

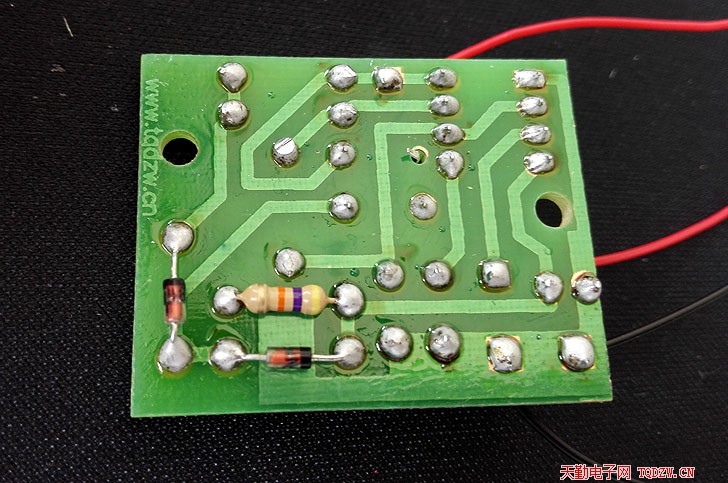

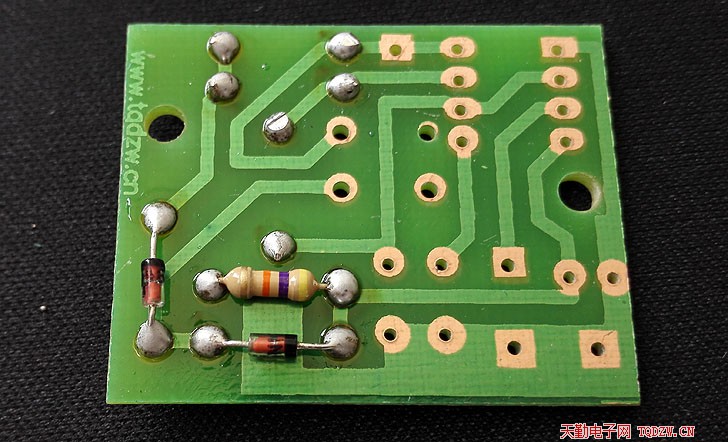

4、焊好后的反面图

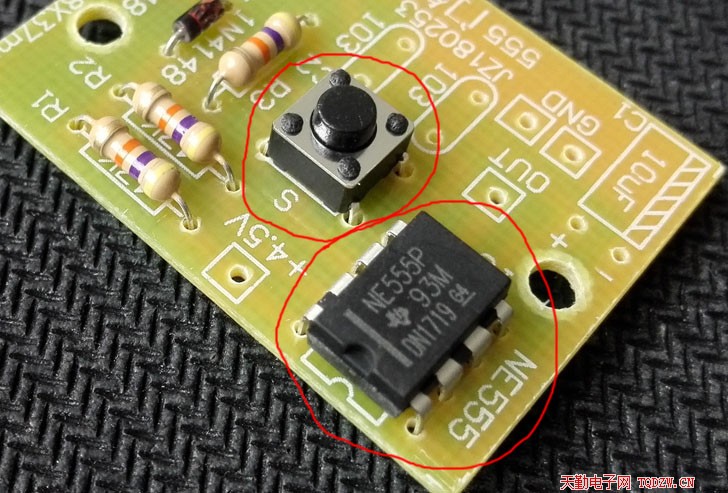

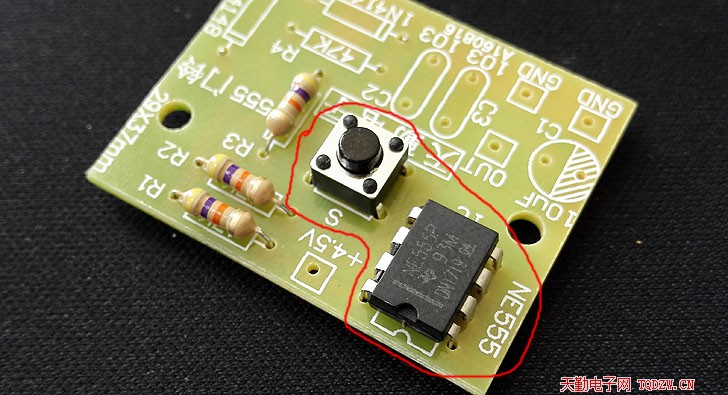

5、焊接按键开关S和集成电路NE555,集成电路要注意缺口的方向,因为外壳紧凑,NE555没有加插座

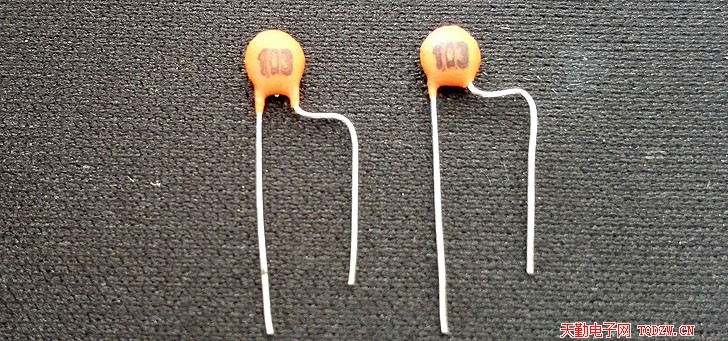

6、把两只瓷片电容的引脚折成下图形状备用,两引脚的间距为5mm

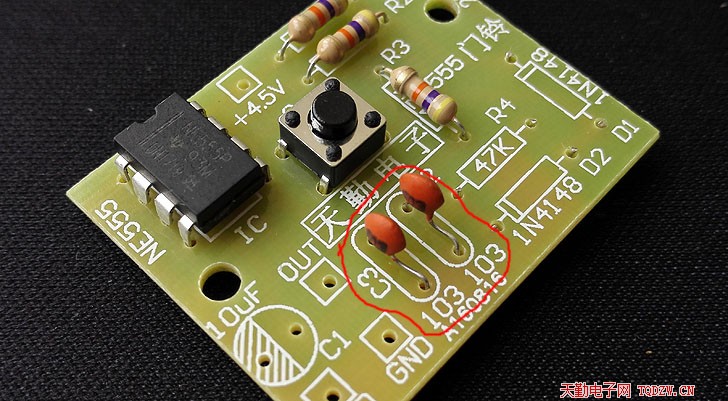

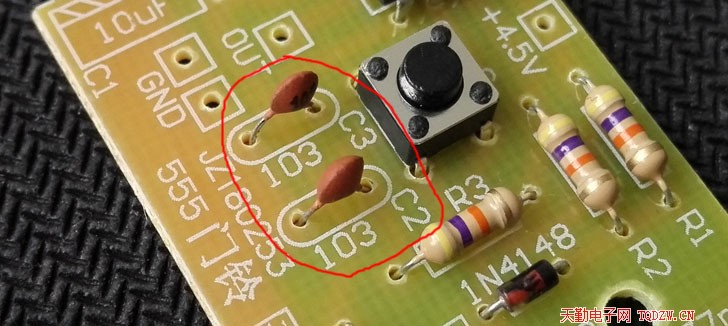

7、焊接瓷片电容C2和C3

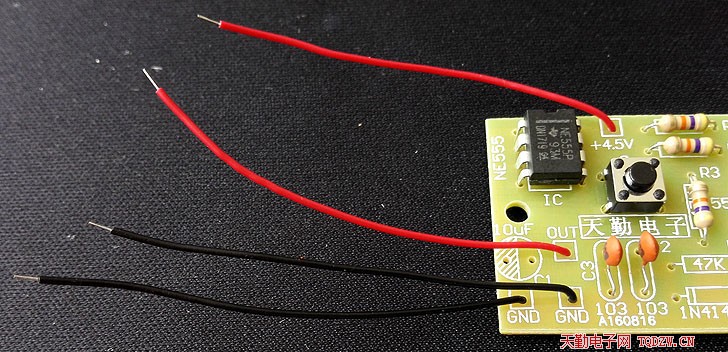

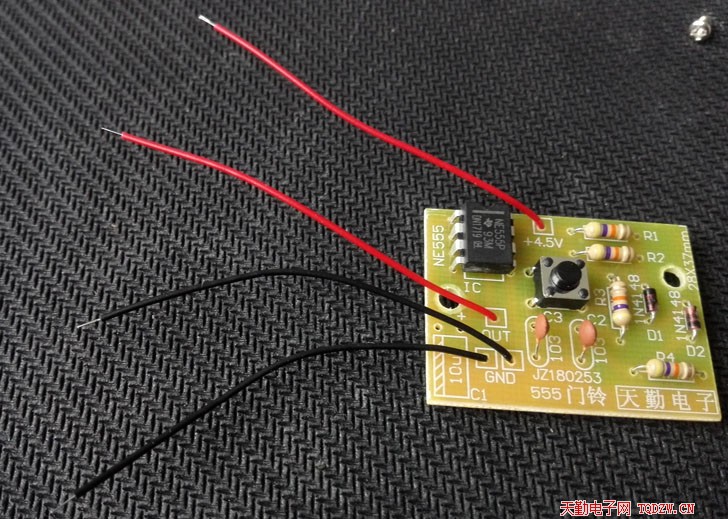

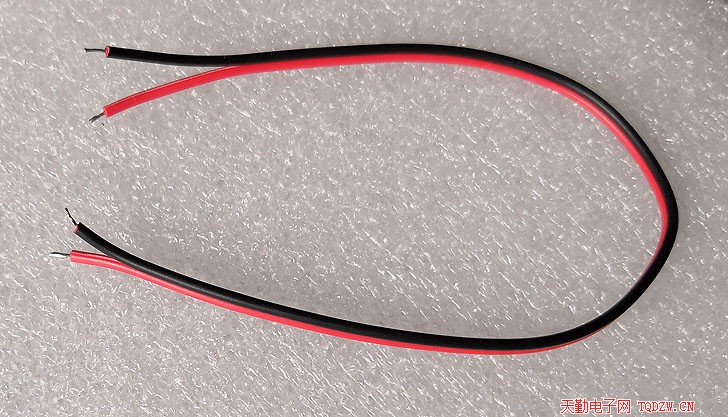

8、焊接4只引线

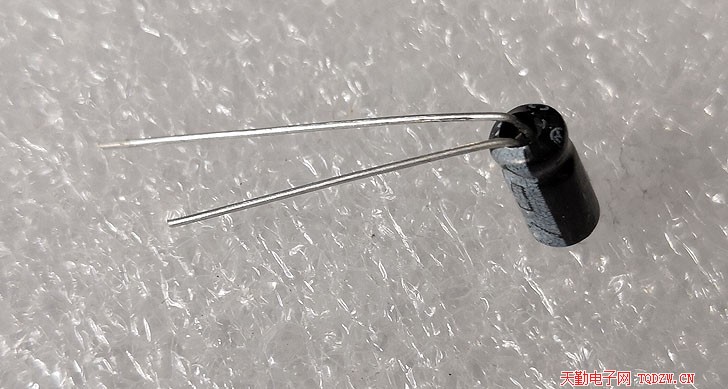

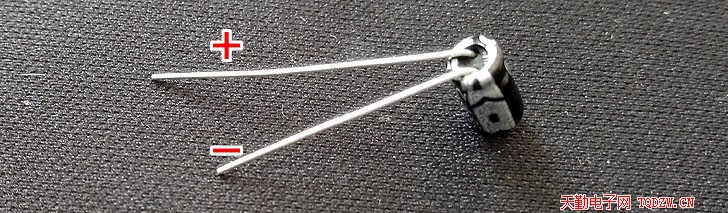

9、将电解电容的引脚折弯如下图

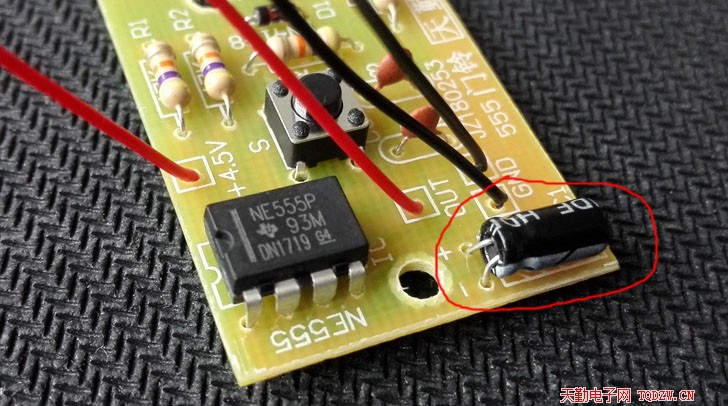

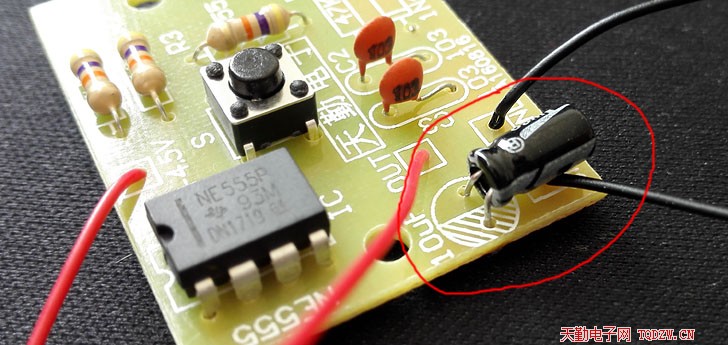

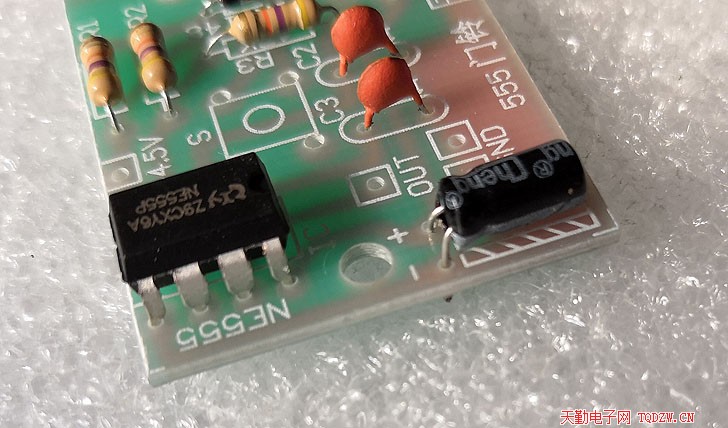

10、焊接电解电容

11、这是全部焊好的电路板正面样子

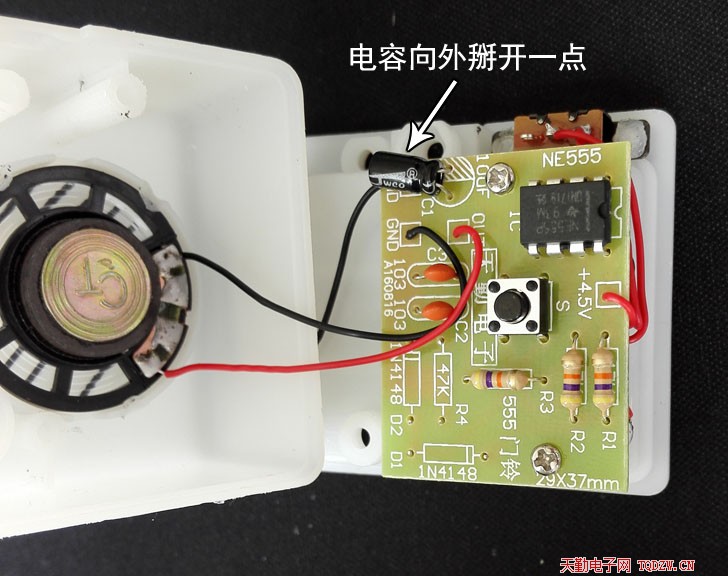

12、这是全部焊好的电路板反面样子

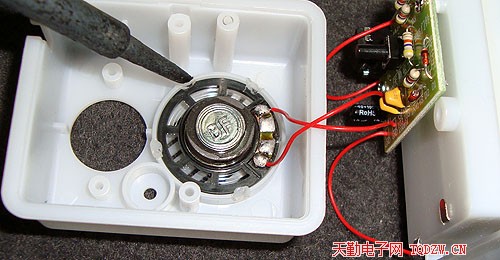

13、焊接喇叭

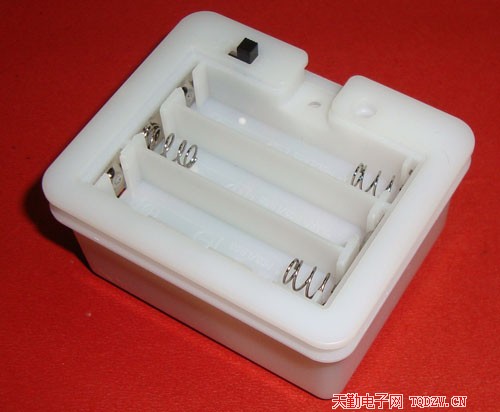

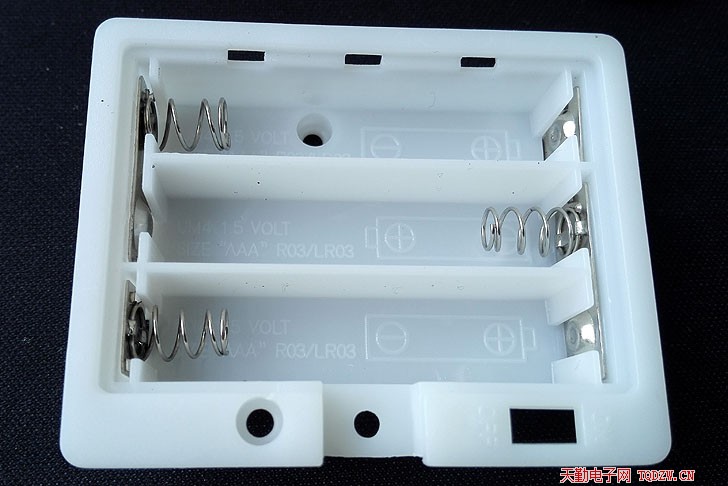

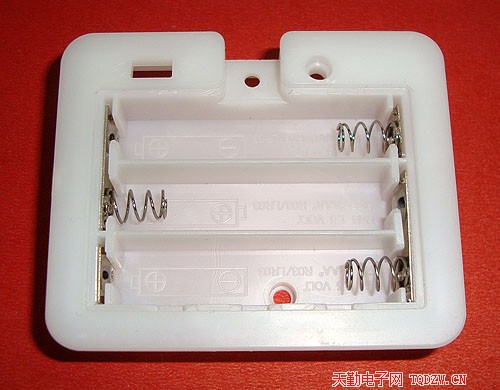

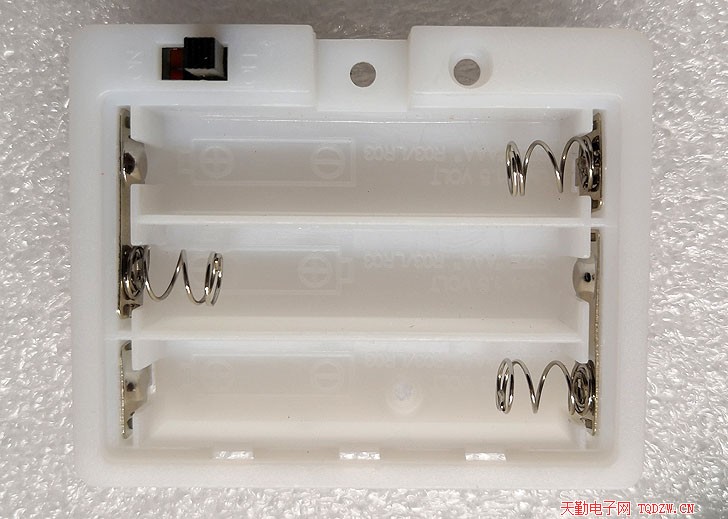

14、安装电池弹簧4件套,如图这样对号入座

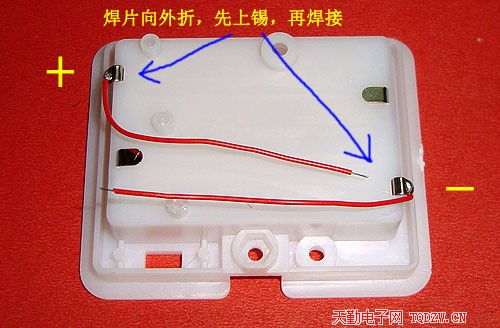

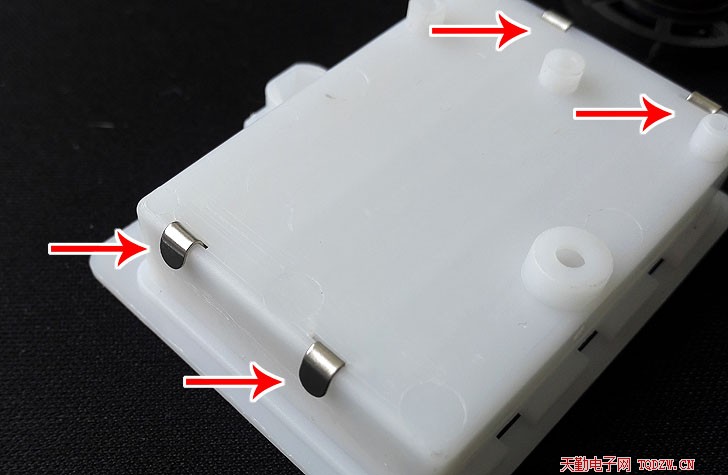

15、电池弹簧的焊片向外折

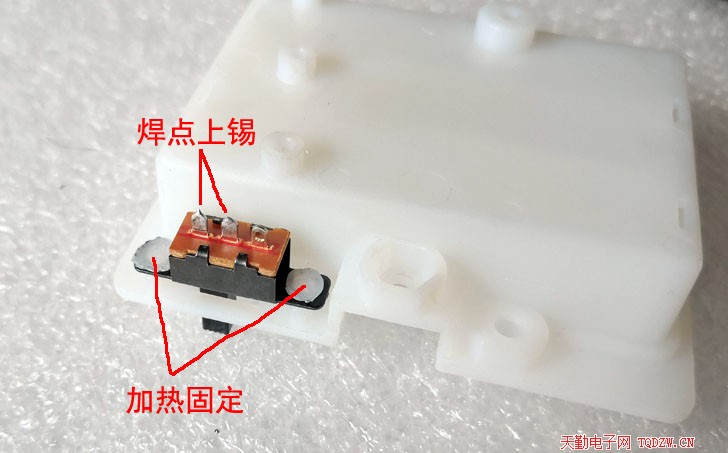

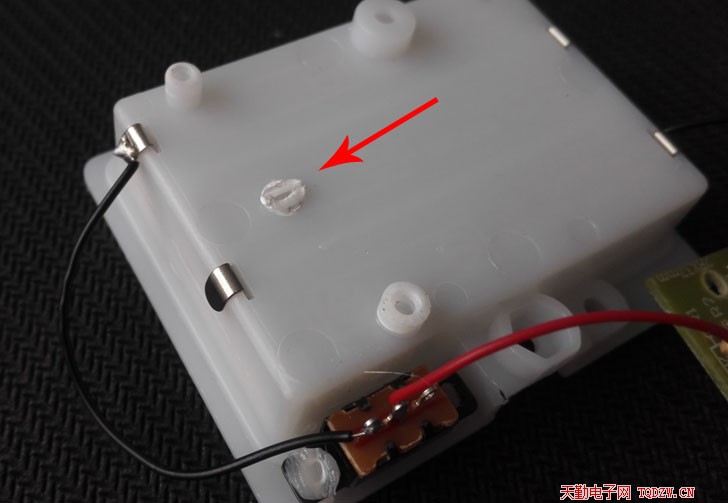

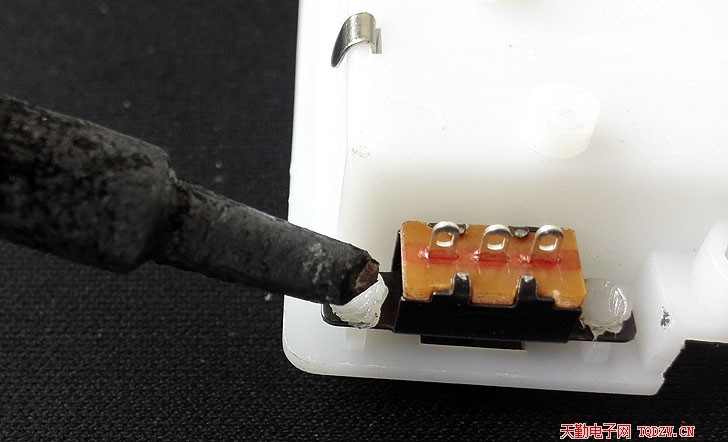

16、安装开关,将开关装入外壳中,用电烙铁加热固定

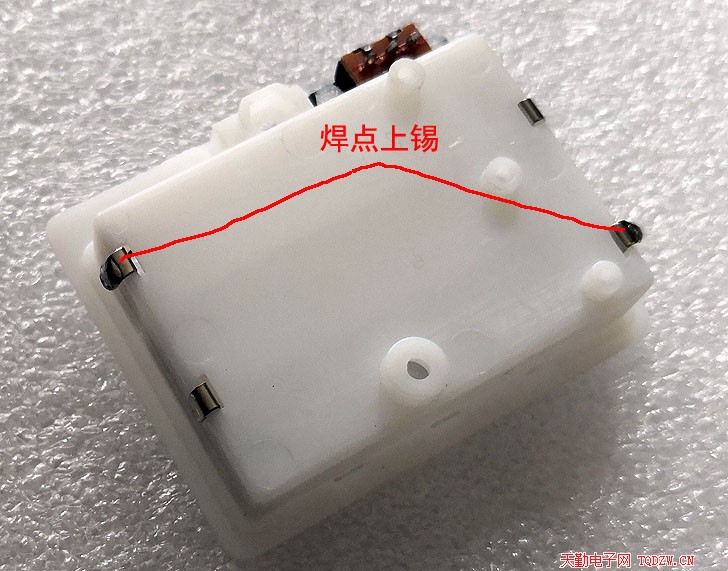

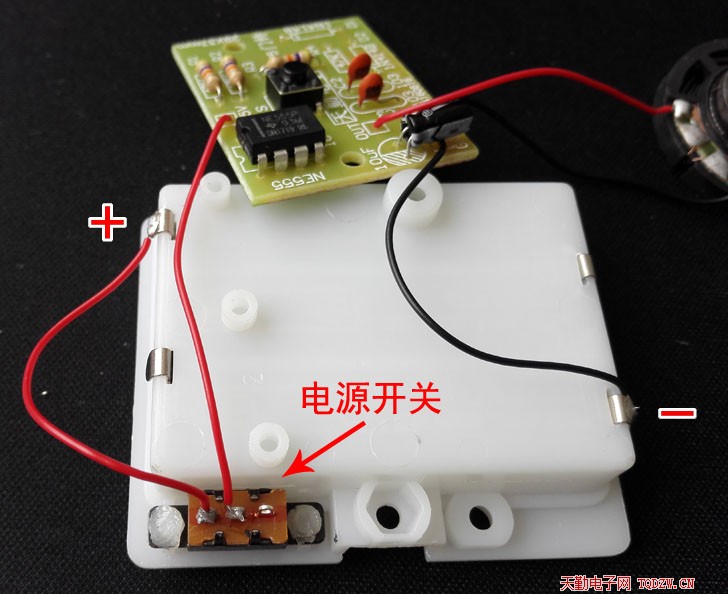

17、如图所示焊接电源线,电池弹簧片和电源开关的焊点先上锡再焊接

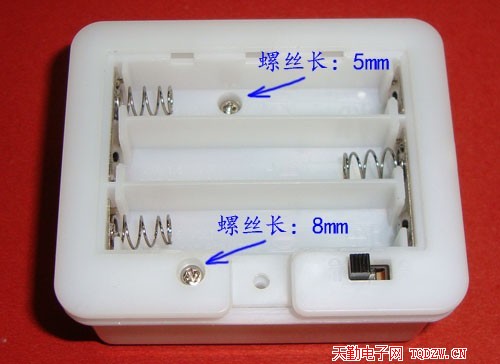

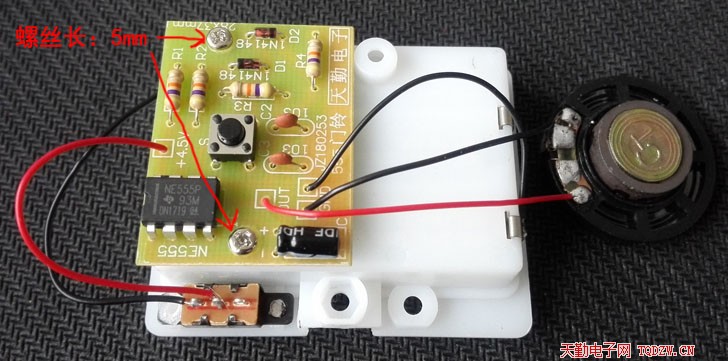

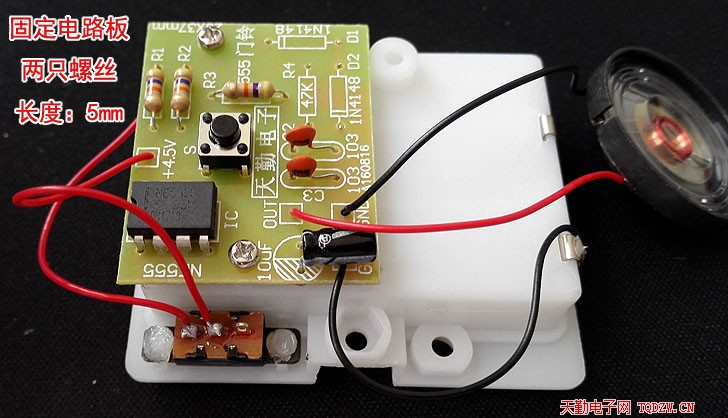

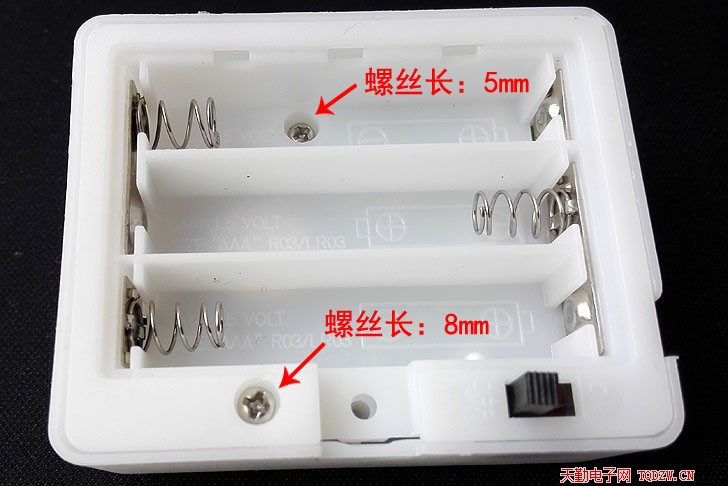

18、用两只螺丝固定电路板

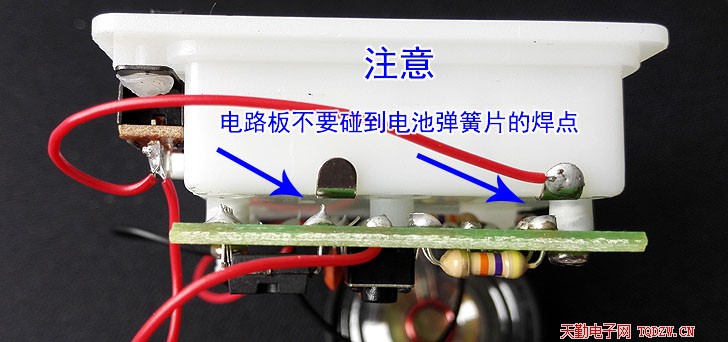

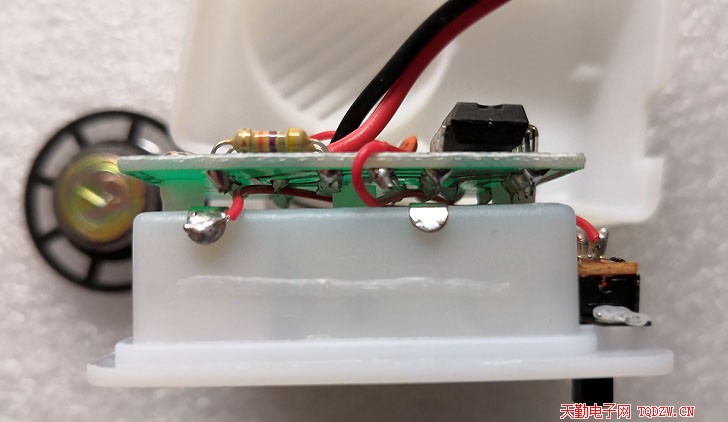

19、注意电路板不要碰到电池弹簧的焊点,以免发生短路

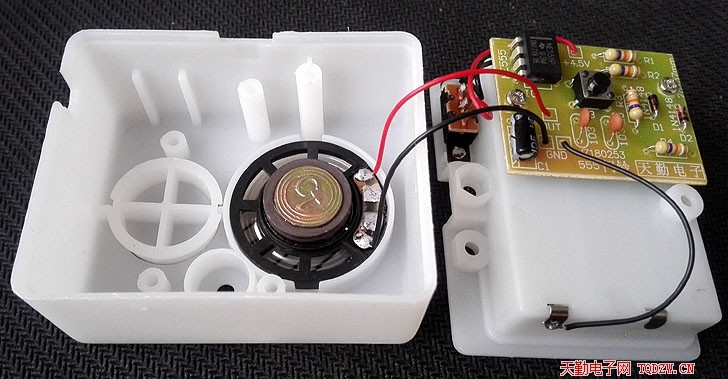

20、固定喇叭,注意喇叭引线靠近外壳的边沿,远离电路板

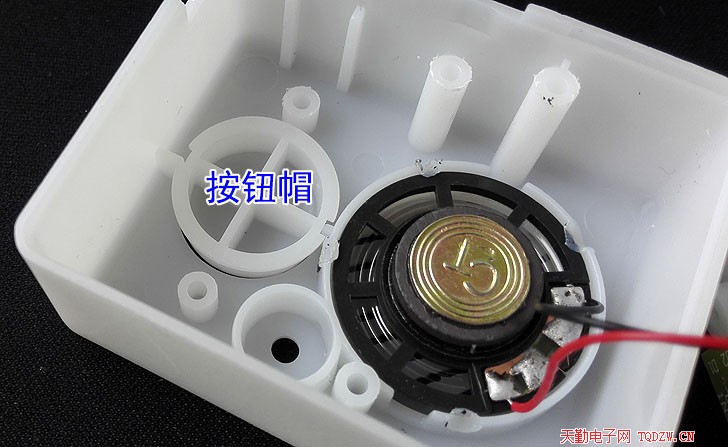

21、装上按钮帽

22、调整一下电解电容位置,整理一下引线

23、安装外壳

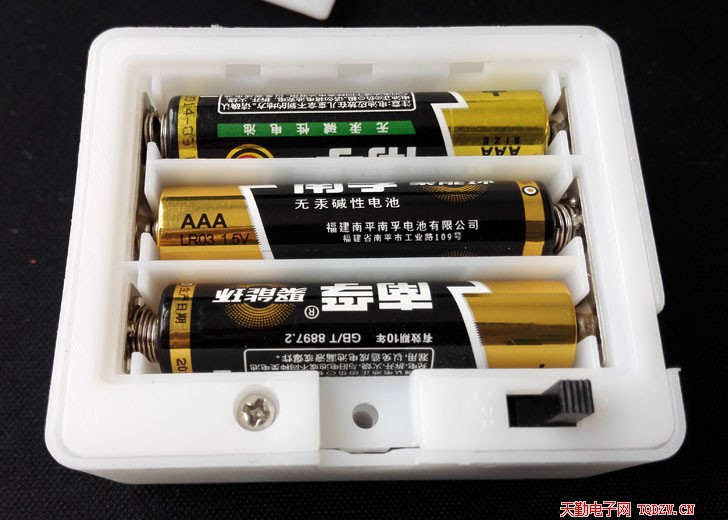

24、装入自备三节7号电池

25、盖上电池盖子,上好螺丝

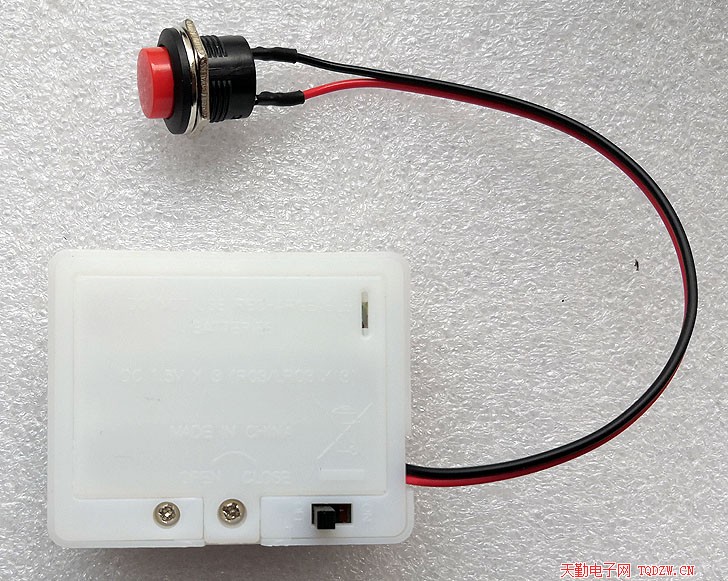

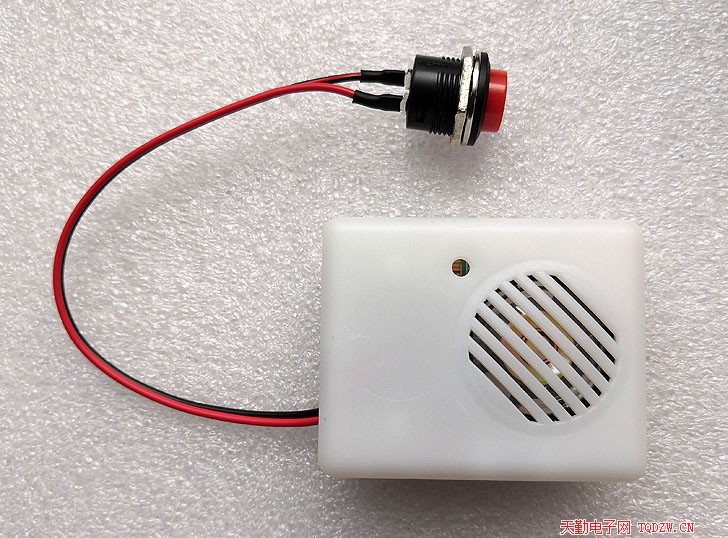

26、完工后的555门铃套件正面图

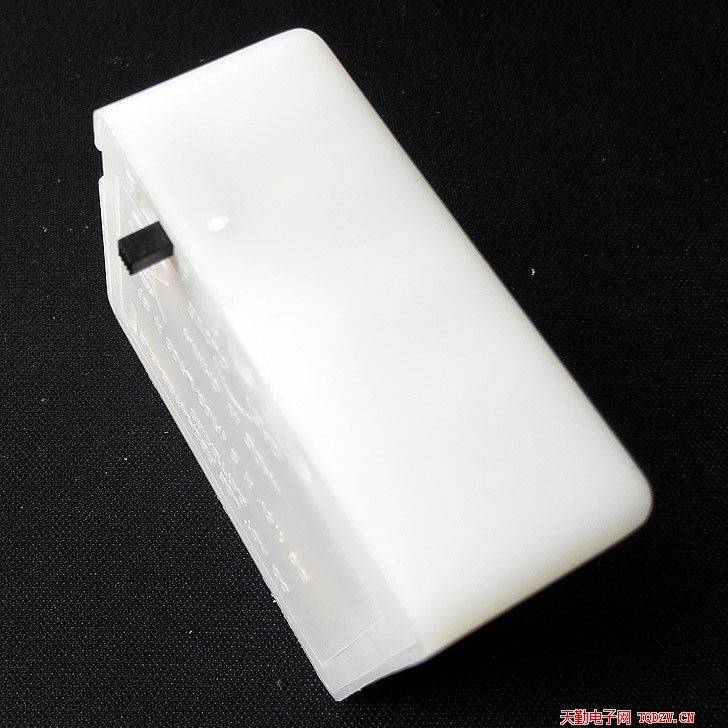

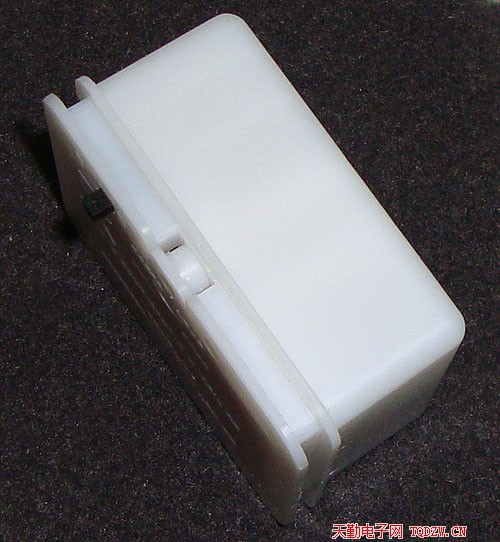

27、侧面图

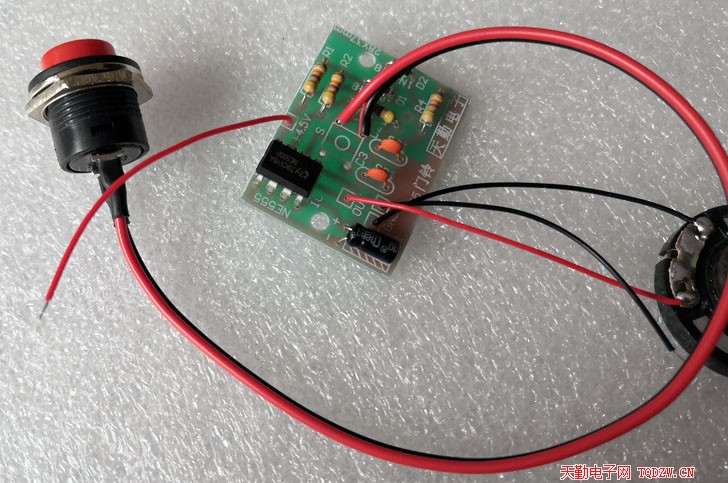

下面是不带外壳的套件以及老款套件焊接教程

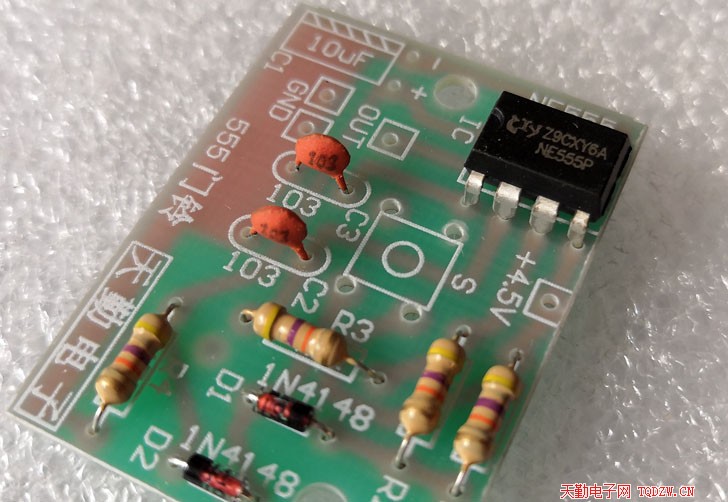

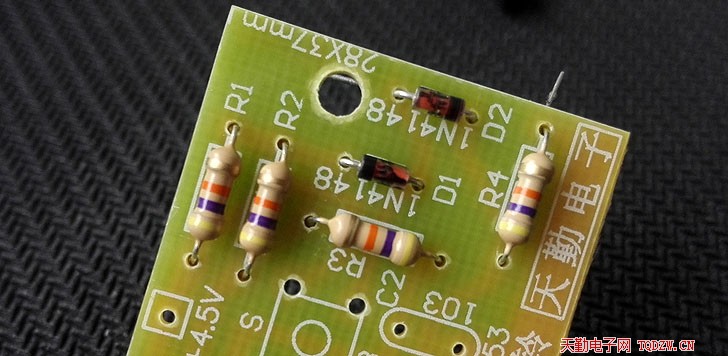

1、焊接4只电阻和两只二极管1N4148,要紧贴电路板焊接

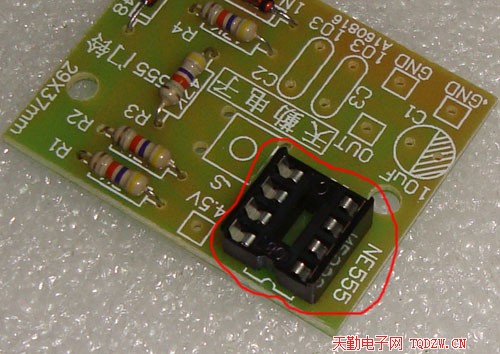

2、焊接集成电路插座,注意插座上面的缺口方向

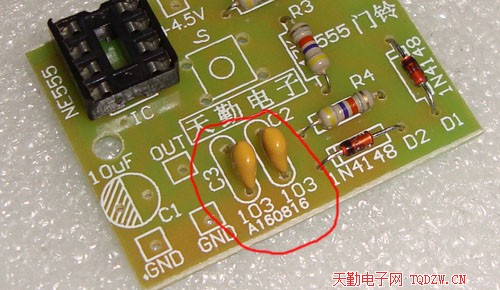

3、焊接两只103的独石电容

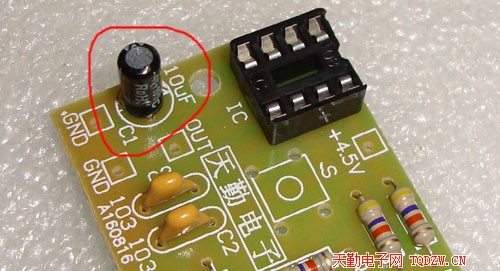

4、焊接电解电容,字符上面阴影部分为负极

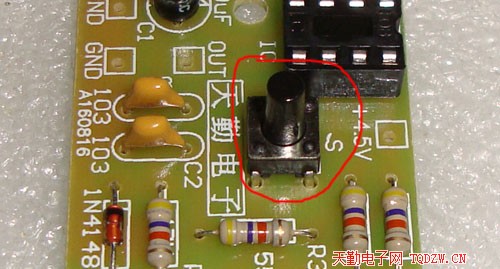

5、焊接按键开关S,这是一只轻触开关

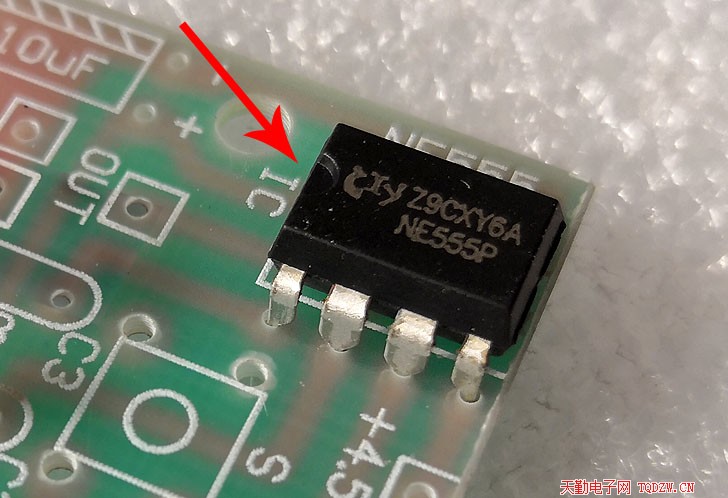

6、装上集成电路NE555,方向不能搞错哦,这样电路板上的元件就焊好了

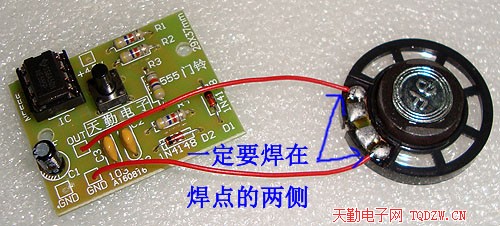

7、连接喇叭,喇叭的两根线一根接在OUT(输出)上面另一根接在GND(公共端)上面

8、安装电池弹簧4件套,如图这样对号入座

9、焊线

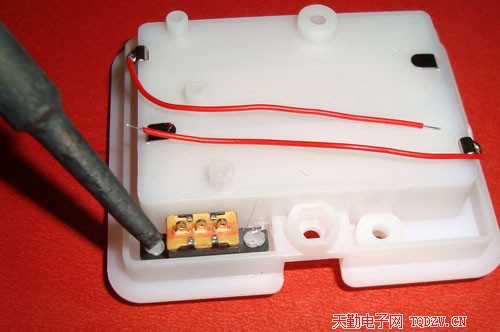

10、安装开关,将开关装入外壳中,用电烙铁固定

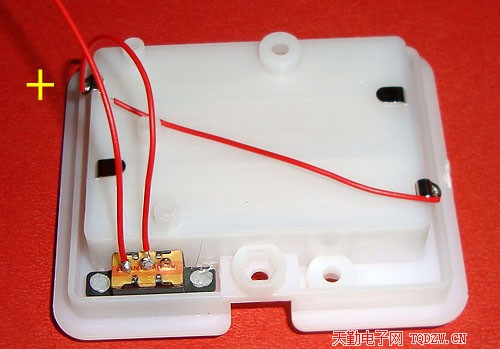

11、开关焊线,将正极导线焊接在开关中间的焊点上面,再拿一根导线焊在开关的左面焊点

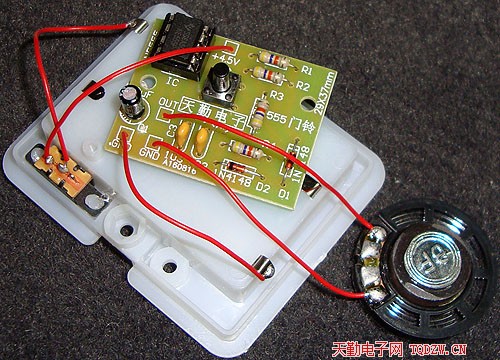

12、把电源线焊接在电路板上

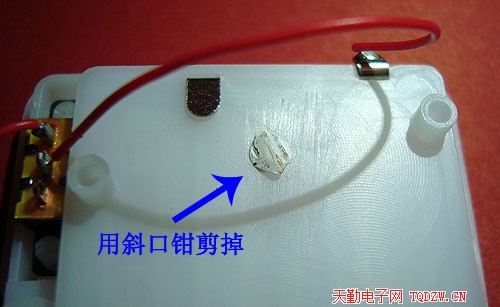

13、用斜口钳剪掉中间不用的螺丝柱

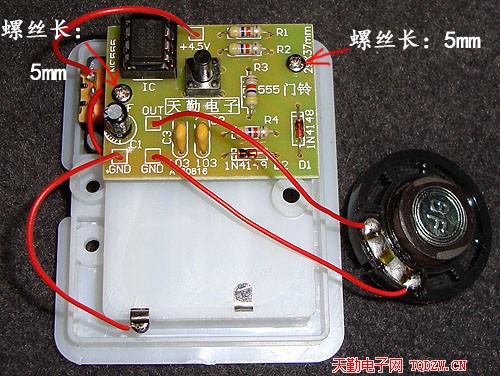

14、安装电路板,用两只螺丝固定

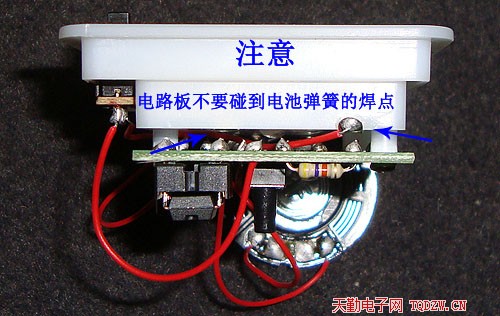

15、注意电路板不要碰到电池弹簧的焊点,以免发生短路

16、固定喇叭,注意喇叭引线靠近外壳的边沿,远离电路板

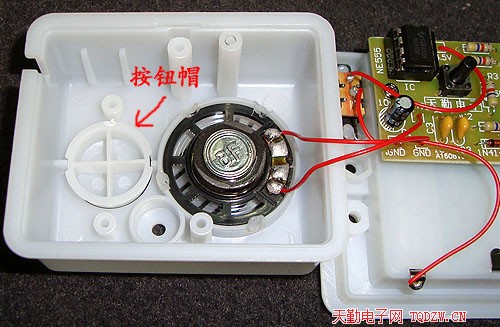

17、装上按钮帽

18、安装外壳

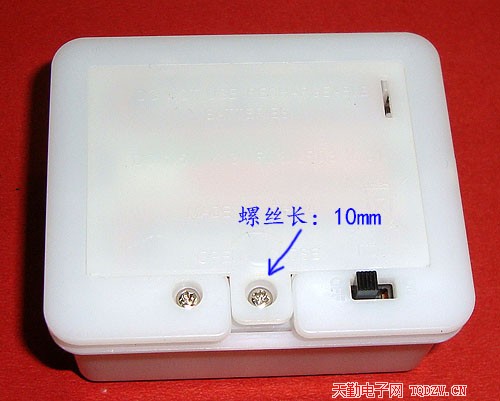

19、上好螺丝

20、装上三节7号电池,盖上盖子,上好螺丝

21、完工后的555门铃套件正面图

22、侧面图
